Solexin: paneles GB paso de cables eléctricos
Sistema de sellado cortafuegos para el paso de cables eléctricos a través de forjados con paneles GB-P y sellante GB-MT. Resistencia al fuego EI 60/120 certificada, según ETA 16/0303 y ensayo EN 1366-3.

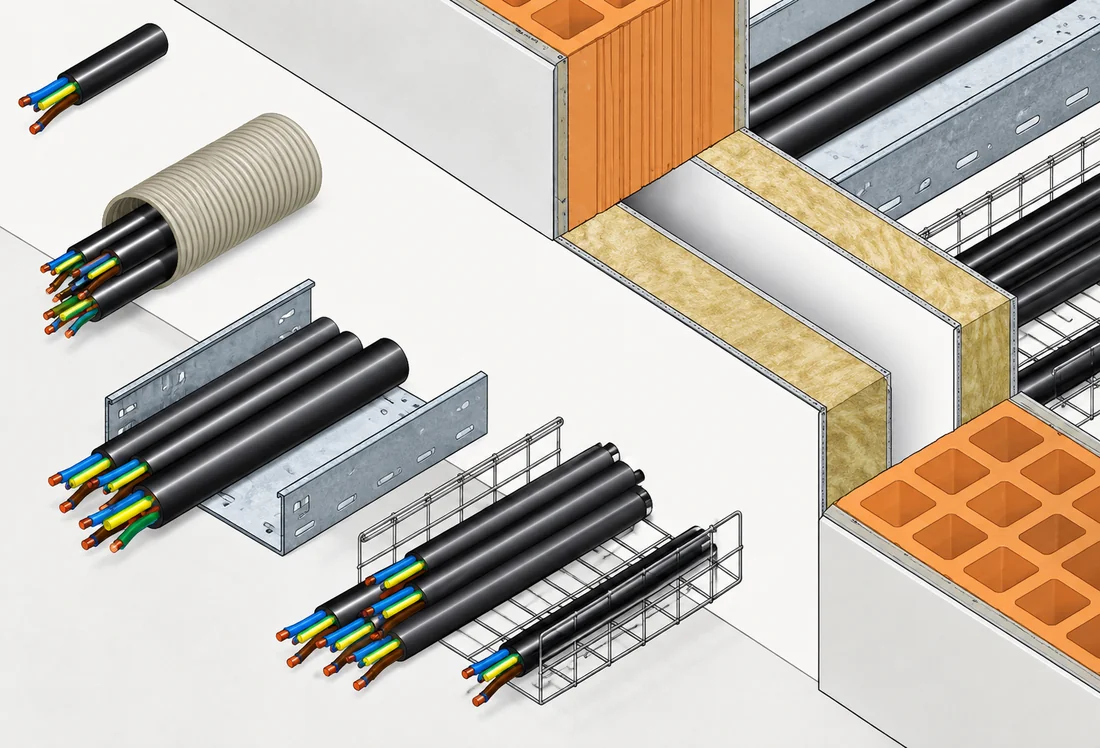

Sistema de sellado cortafuegos para el paso de cables eléctricos a través de forjados mediante paneles GB-P, que mantiene la compartimentación y la resistencia al fuego del elemento constructivo. Más información: sellados de protección contra fuego.
¿En qué consiste el sistema?
Consiste en el suministro e instalación en obra de los paneles GB-P, con resistencia al fuego EI 60/120 certificada en forjados. Se trata de un panel semirrígido de lana de roca (espesores de 50-60 mm) recubierto por una o ambas caras con el recubrimiento antiincendios GB-MFS, de acuerdo con las exigencias de protección al fuego (60-120) y conforme al informe de clasificación ETA 16/0303.
Cómo se instala
- Reproducir en el panel la forma y el tamaño de la abertura a sellar y cortarlo con sierra o cúter, procurando que la pieza sea algo mayor que la abertura.
- Extender una pequeña cantidad de sellante antiincendios GB-MT en el canto del panel rígido o directamente en el borde interno de la abertura del forjado.
- Colocar el panel en el hueco haciendo una ligera presión.
- Sellar la junta entre el panel y el forjado con espátula y sellante GB-MT.
- Colocar dos paneles GB-P: uno en la cara inferior y otro en la cara superior del forjado.
Especificaciones técnicas
- Resistencia al fuego: EI 60/120.
- Tipo de soporte: forjado.
- Producto a usar: paneles GB-P (lana de roca, 50-60 mm, recubrimiento GB-MFS).
- Fijación: insertar en el hueco y sellar con el sellante antiincendios GB-MT.
- Acabado: no previsto.
- Campo de aplicación directa: forjados de hormigón o muros con espesor ≥ 150 mm y densidad ≥ 600 kg/m³.
- Informe de clasificación: ETA 16/0303.
- Norma de ensayo: EN 1366-3.

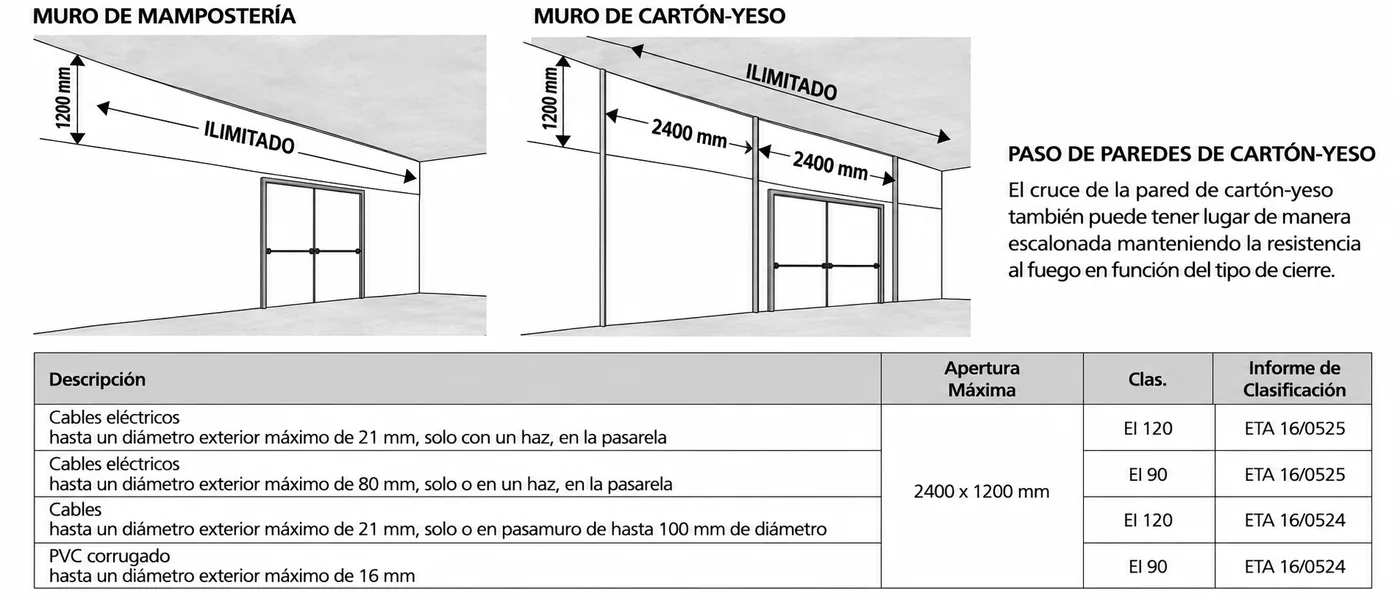

Dimensiones máximas y clasificaciones
La apertura máxima admitida es de 2400 × 1200 mm, con clasificaciones de resistencia al fuego que van de EI 90 a EI 120 según el tipo de cable o conducto y el informe de clasificación aplicable (ETA 16/0524 y ETA 16/0525).
Ventajas de la solución
- Protección al fuego certificada EI 60/120 en el paso de cables por forjados.
- Instalación sencilla: cortar, insertar y sellar con GB-MT.
- Respaldado por evaluación técnica europea ETA 16/0303 y ensayo EN 1366-3.
En Solexin somos especialistas en protección pasiva contra incendios. Si necesitas asesoramiento sobre el sellado del paso de cables eléctricos o el sistema más adecuado para tu proyecto, ponte en contacto con nuestro equipo técnico.
