Compartimentación vertical

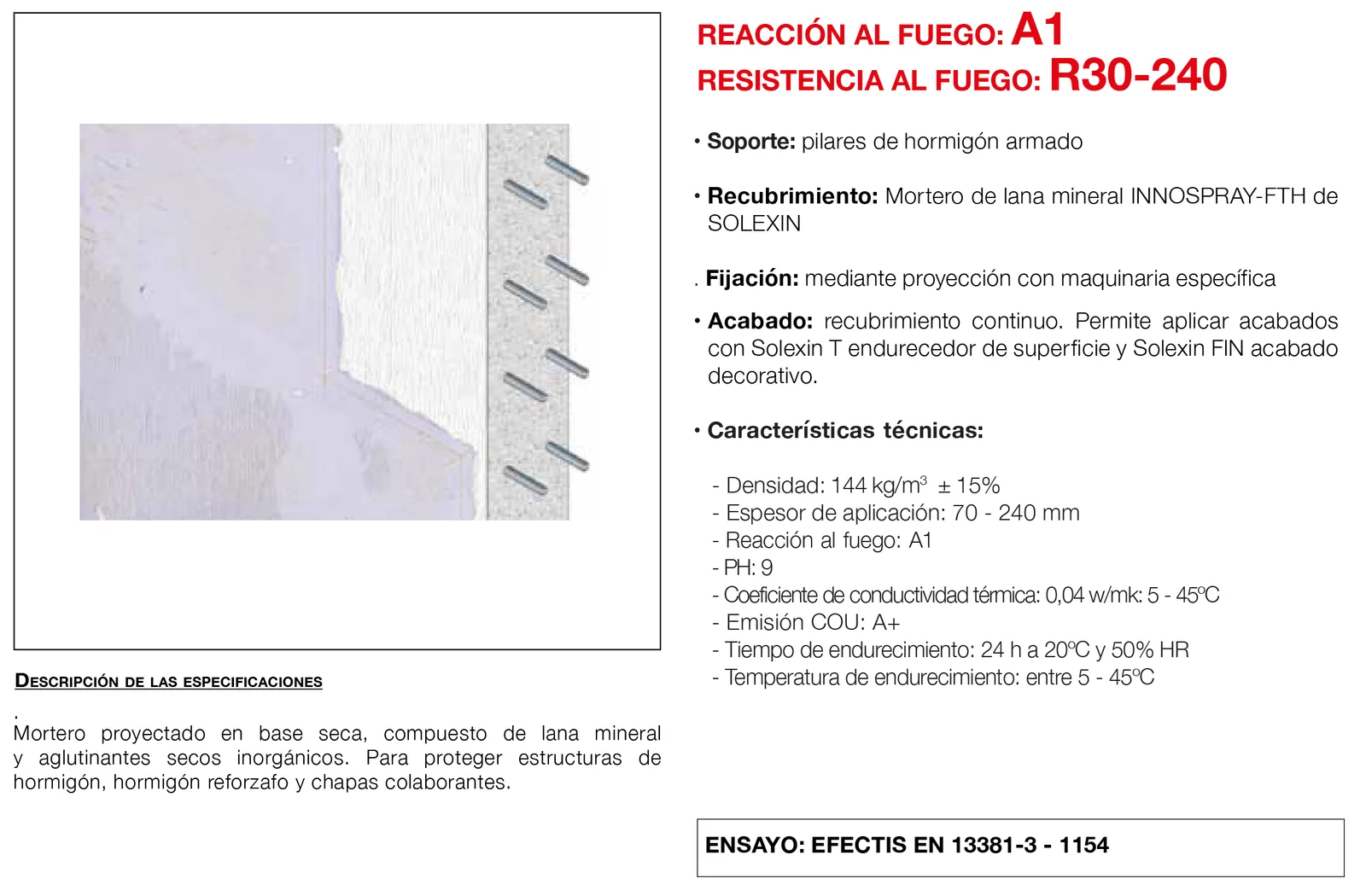

Mortero proyectado en base seca, compuesto de lana mineral y aglutinantes secos inorgánicos, para proteger estructuras de hormigón, hormigón reforzado y chapas colaborantes.

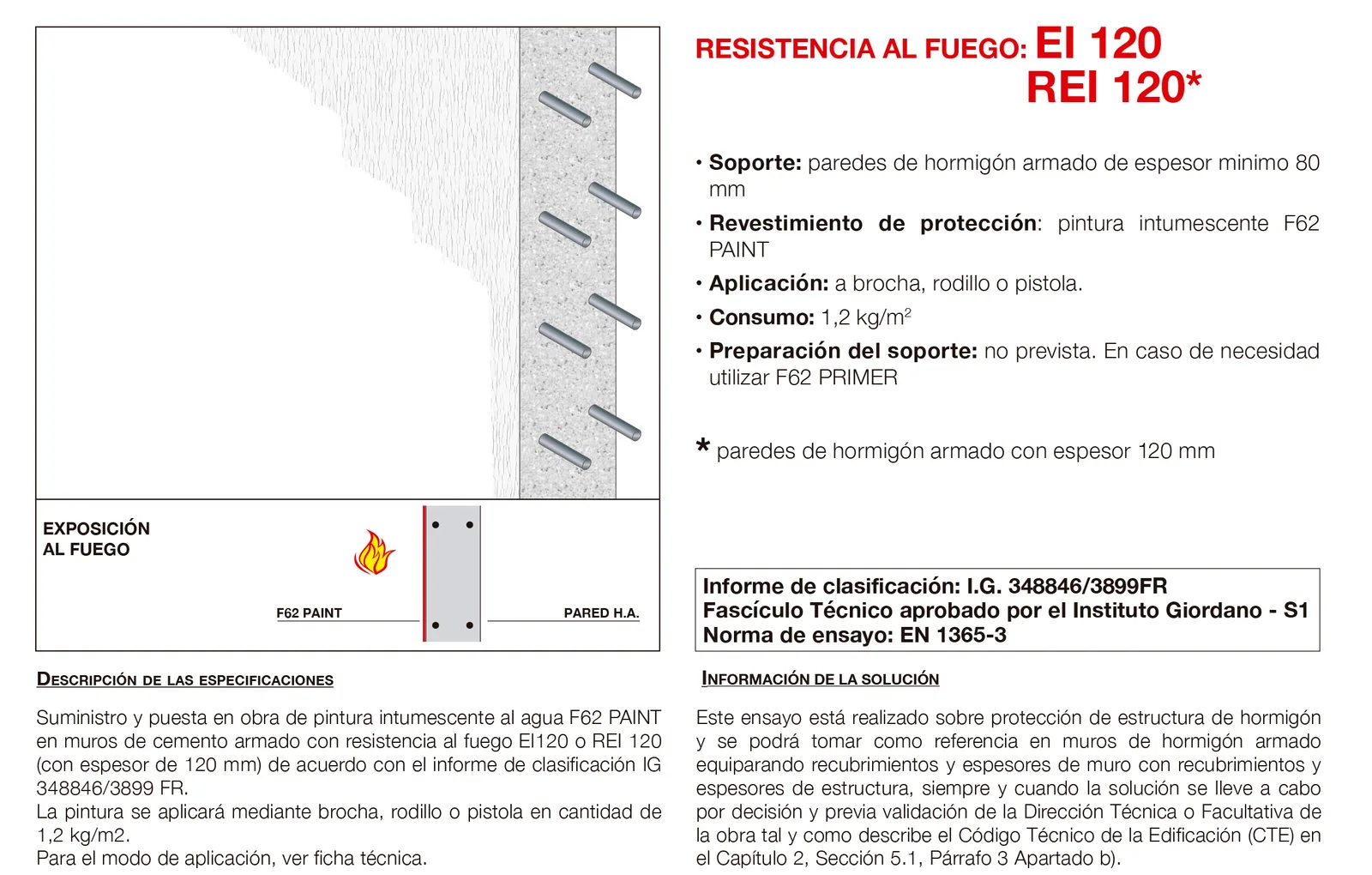

Suministro y puesta en obra de pintura intumescente al agua F62 PAINT en muros de hormigón armado con resistencia al fuego EI 120 o REI 120 (con espesor de 120 mm) de acuerdo con el informe de clasificación I.G. 348846/3899FR. La pintura se aplica con brocha, rodillo o pistola en cantidad de 1,2 kg/m². El ensayo se hizo sobre protección de estructura de hormigón y puede tomarse como referencia en muros de hormigón armado, equiparando recubrimientos y espesores, siempre que lo decida y valide la dirección técnica o facultativa de la obra según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

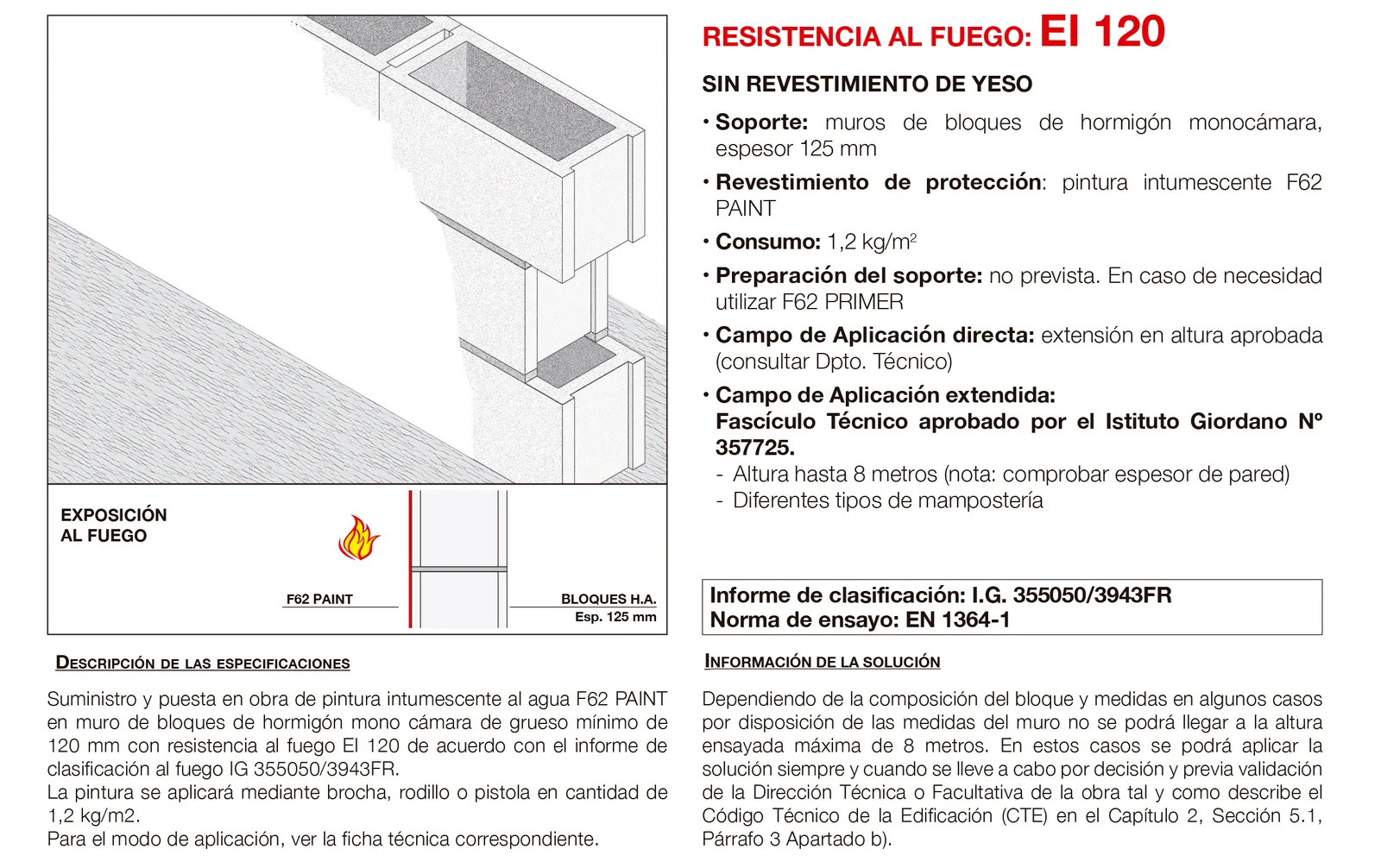

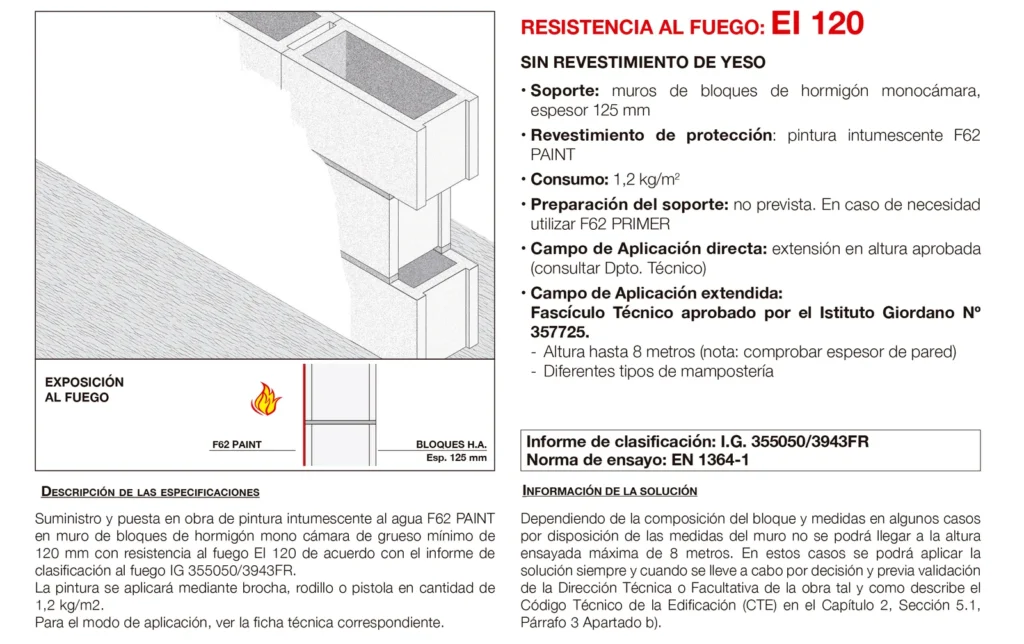

Suministro y puesta en obra de pintura intumescente al agua F62 PAINT en muro de bloques de hormigón monocámara de grueso mínimo 120 mm, con resistencia al fuego EI 120 de acuerdo con el informe de clasificación I.G. 355050/3943FR. La pintura se aplica con brocha, rodillo o pistola en cantidad de 1,2 kg/m². Según la composición del bloque y las medidas del muro, en algunos casos no se podrá llegar a la altura máxima ensayada de 8 m; entonces la solución puede aplicarse si lo decide y valida la dirección técnica o facultativa de la obra según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

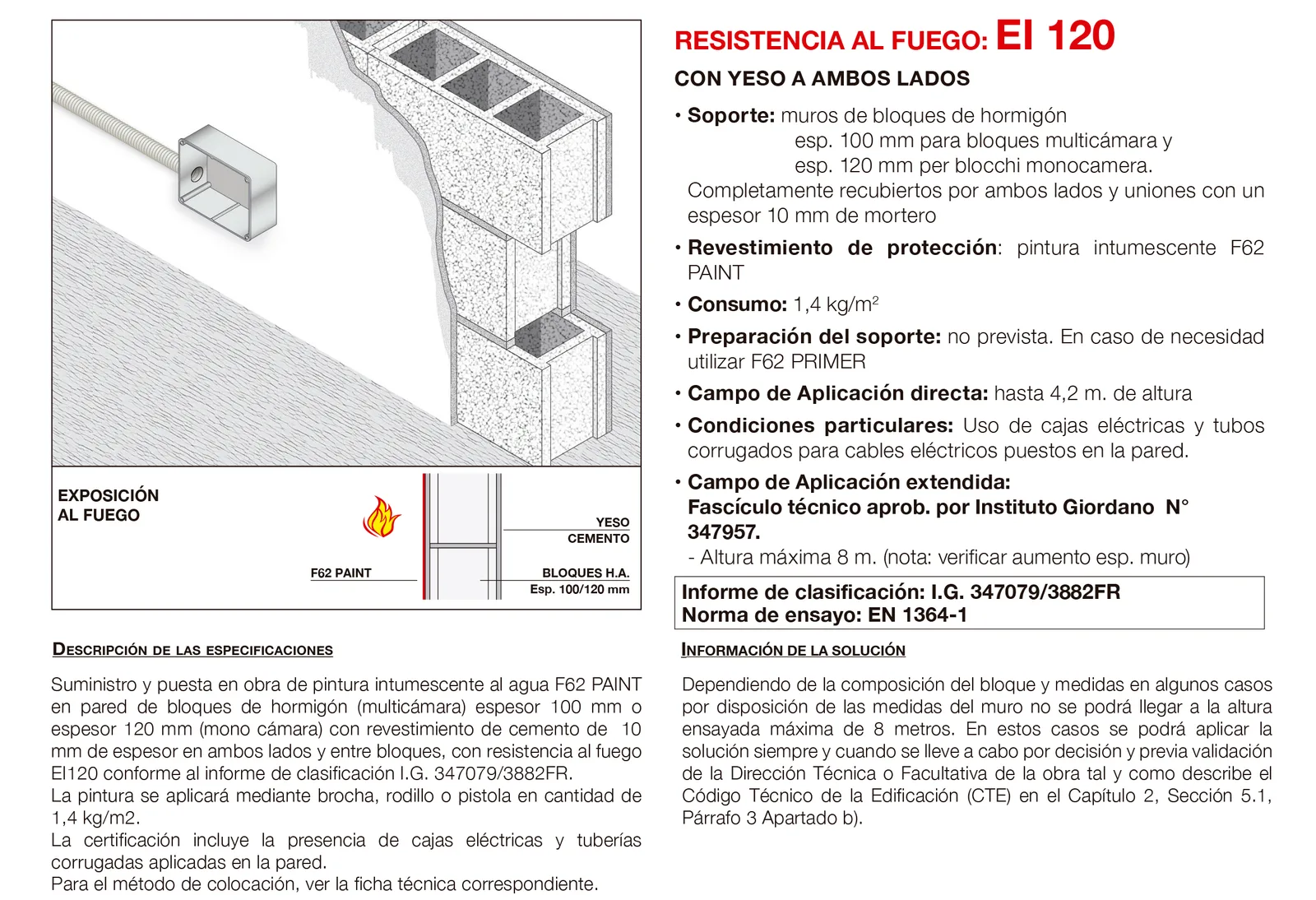

Suministro y puesta en obra de pintura intumescente al agua F62 PAINT en pared de bloques de hormigón multicámara de 100 mm o monocámara de 120 mm, con revestimiento de cemento de 10 mm en ambos lados y entre bloques, con resistencia al fuego EI 120 conforme al informe de clasificación I.G. 347079/3882FR. La pintura se aplica con brocha, rodillo o pistola en cantidad de 1,4 kg/m². La certificación incluye la presencia de cajas eléctricas y tuberías corrugadas en la pared. Según la composición del bloque y las medidas del muro, en algunos casos no se podrá llegar a la altura máxima ensayada de 8 m; entonces la solución puede aplicarse si lo decide y valida la dirección técnica o facultativa de la obra según el CTE.

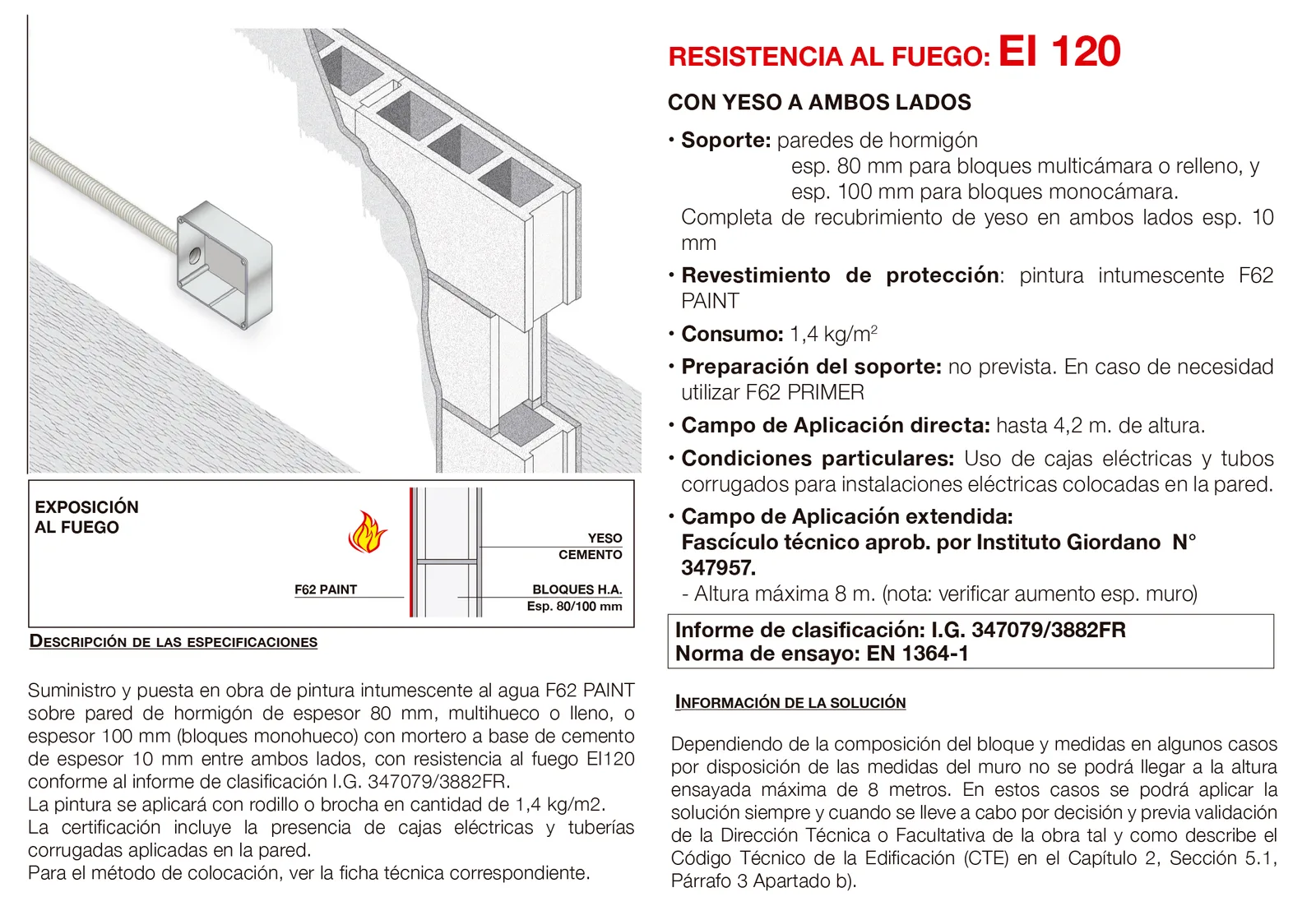

Suministro y puesta en obra de pintura intumescente al agua F62 PAINT sobre pared de hormigón de 80 mm (multihueco o lleno) o de 100 mm (bloques monohueco) con mortero a base de cemento de 10 mm en ambos lados, con resistencia al fuego EI 120 conforme al informe de clasificación I.G. 347079/3882FR. La pintura se aplica con rodillo o brocha en cantidad de 1,4 kg/m². La certificación incluye la presencia de cajas eléctricas y tuberías corrugadas en la pared. Según la composición del bloque y las medidas del muro, en algunos casos no se podrá llegar a la altura máxima ensayada de 8 m; entonces la solución puede aplicarse si lo decide y valida la dirección técnica o facultativa de la obra según el CTE.

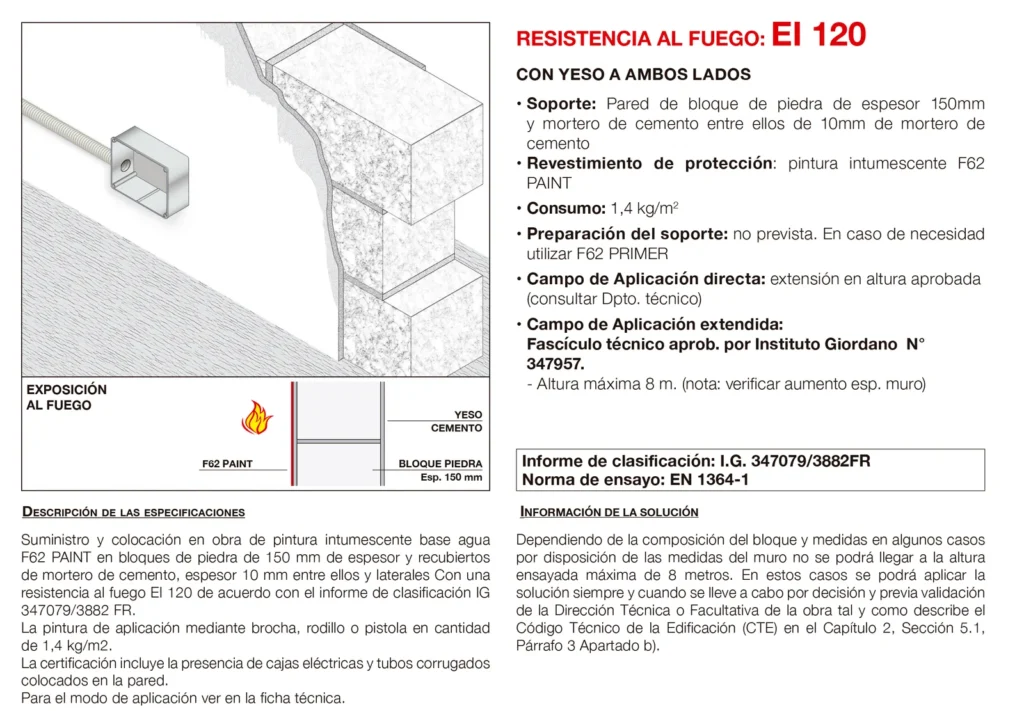

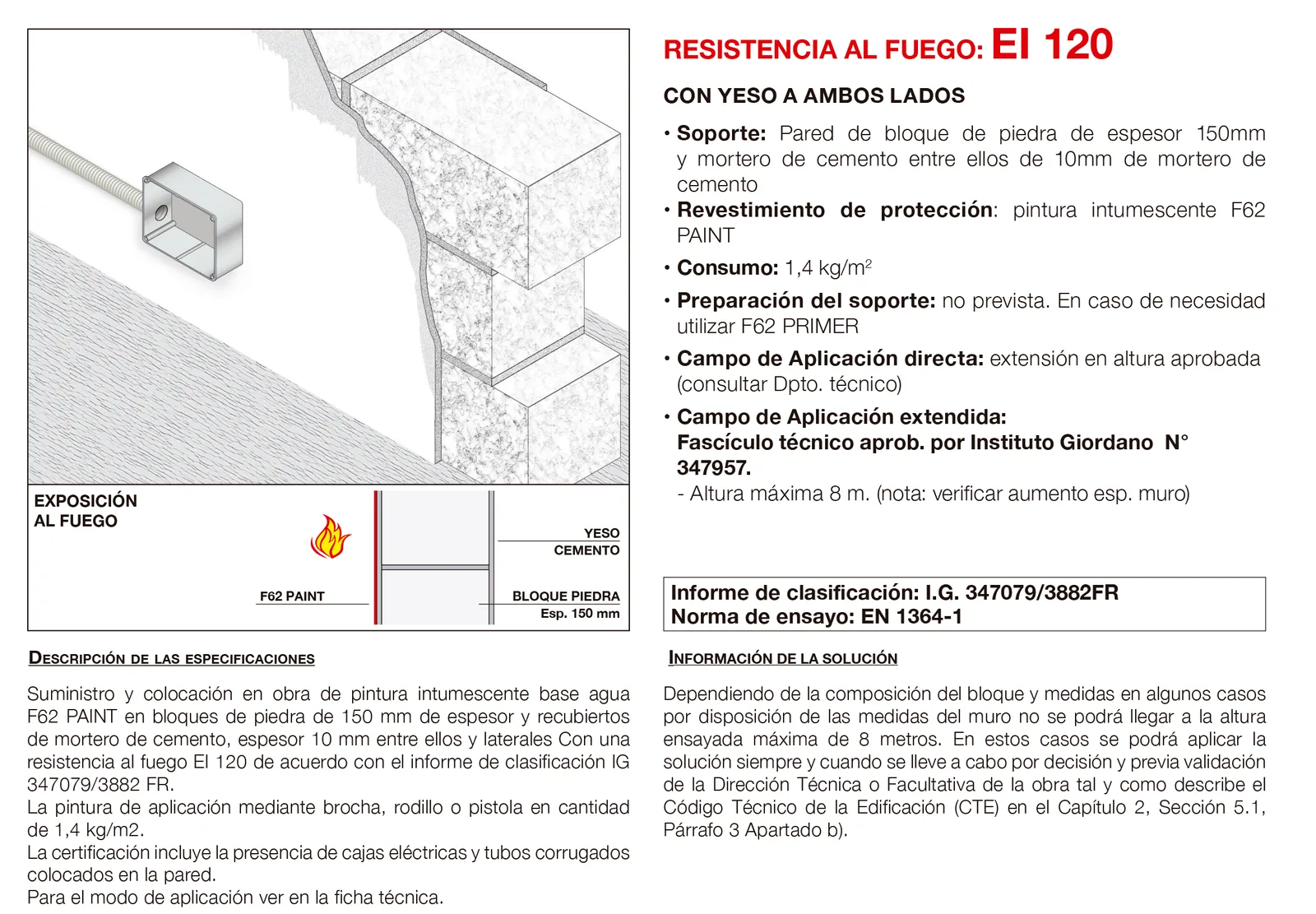

Suministro y colocación en obra de pintura intumescente base agua F62 PAINT en bloques de piedra de 150 mm de espesor recubiertos de mortero de cemento de 10 mm entre ellos y en los laterales, con resistencia al fuego EI 120 de acuerdo con el informe de clasificación I.G. 347079/3882FR. La pintura se aplica con brocha, rodillo o pistola en cantidad de 1,4 kg/m². La certificación incluye la presencia de cajas eléctricas y tubos corrugados colocados en la pared. Según la composición del bloque y las medidas del muro, en algunos casos no se podrá llegar a la altura máxima ensayada de 8 m; entonces la solución puede aplicarse si lo decide y valida la dirección técnica o facultativa de la obra según el CTE.

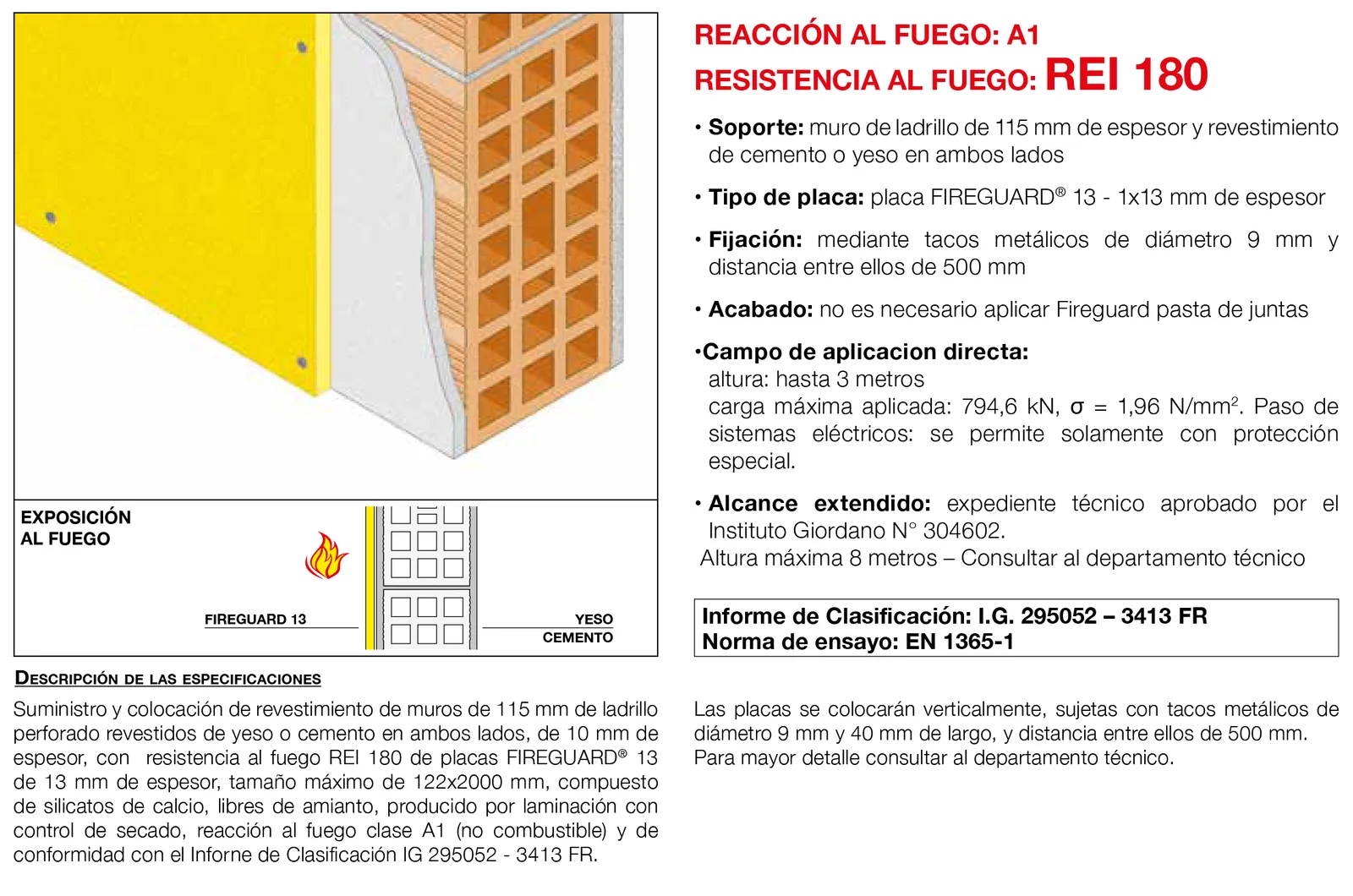

Suministro y colocación de revestimiento de muros de 115 mm de ladrillo perforado revestidos de yeso o cemento en ambos lados, de 10 mm de espesor, con resistencia al fuego REI 180 de placas Fireguard® 13 de 13 mm de espesor, tamaño máximo de 122 × 2000 mm, de silicatos de calcio, libres de amianto, producido por laminación con control de secado, reacción al fuego clase A1 (no combustible) y de conformidad con el informe de clasificación IG 295052 – 3413 FR. Las placas se colocan verticalmente, sujetas con tacos metálicos de diámetro 9 mm y 40 mm de largo, a 500 mm entre ellos.

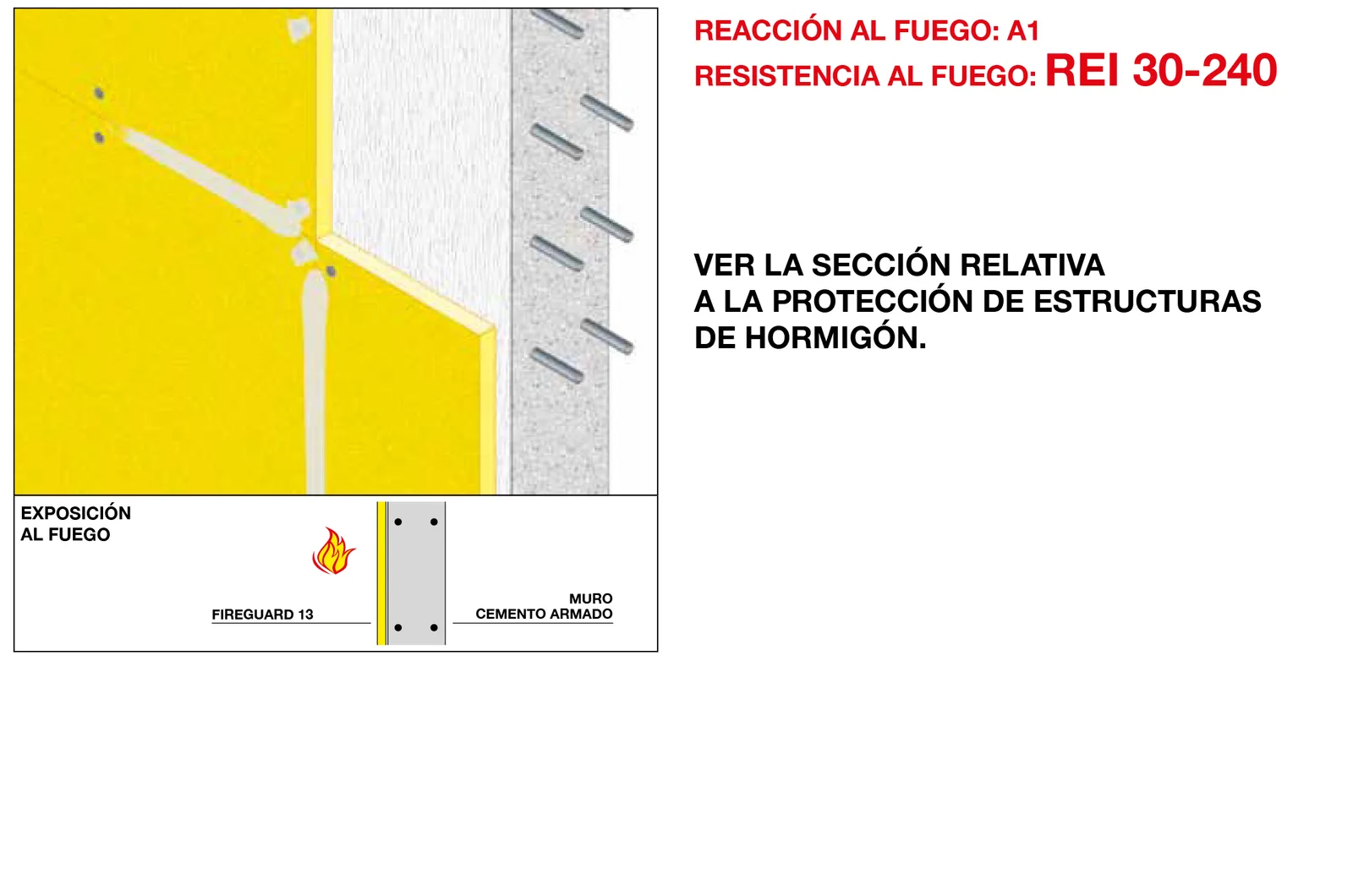

La lámina no trae descripción: remite a la sección relativa a la protección de estructuras de hormigón.

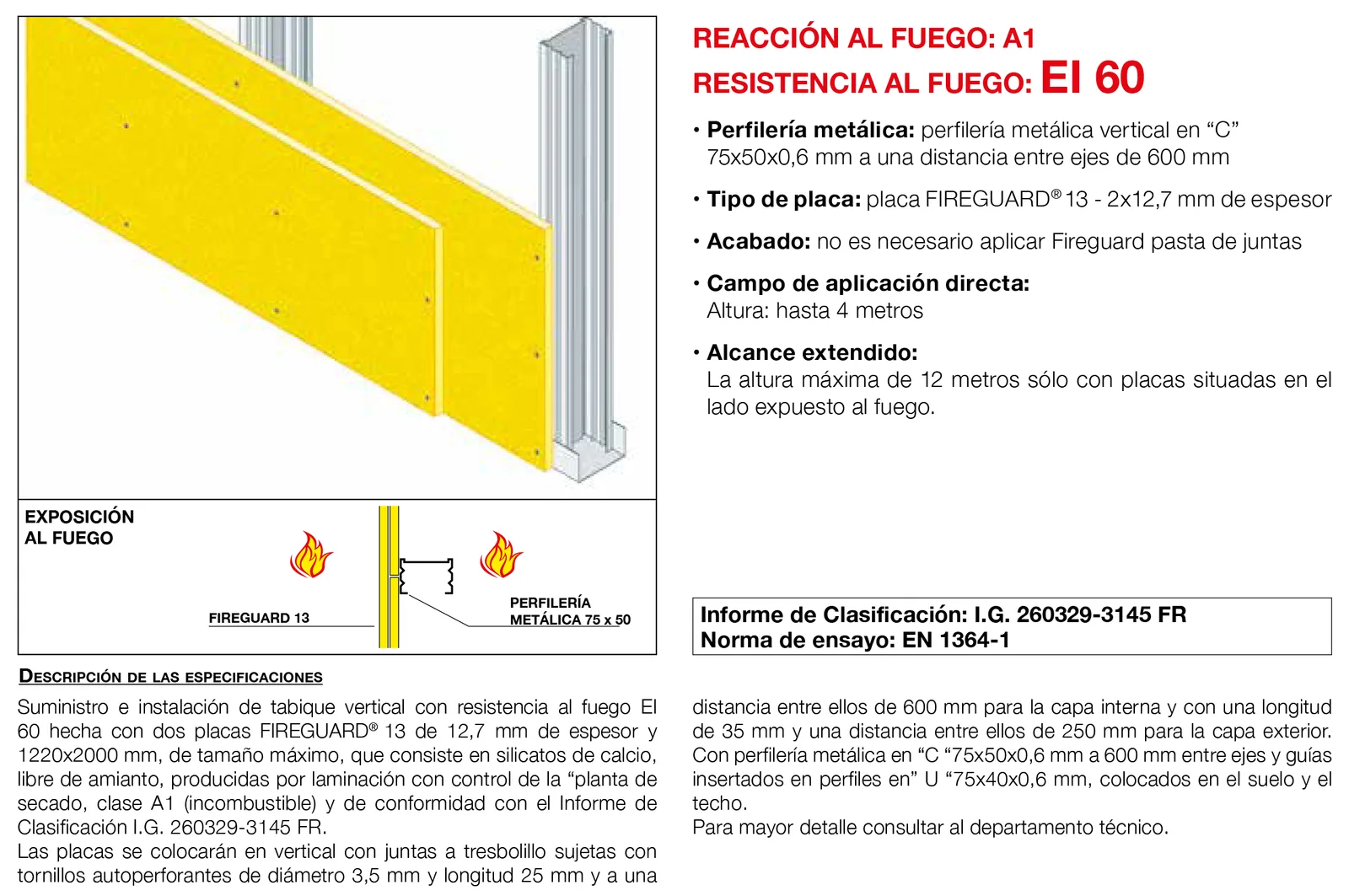

Suministro e instalación de tabique vertical con resistencia al fuego EI 60 hecho con dos placas Fireguard® 13 de 12,7 mm de espesor y 1220 × 2000 mm de tamaño máximo, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado, clase A1 (incombustible) y de conformidad con el informe de clasificación I.G. 260329-3145 FR. Las placas se colocan en vertical con juntas a tresbolillo, sujetas con tornillos autoperforantes de diámetro 3,5 mm: de 25 mm de longitud a 600 mm entre ellos en la capa interna y de 35 mm a 250 mm en la capa exterior. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 600 mm entre ejes y guías en «U» 75 × 40 × 0,6 mm en suelo y techo.

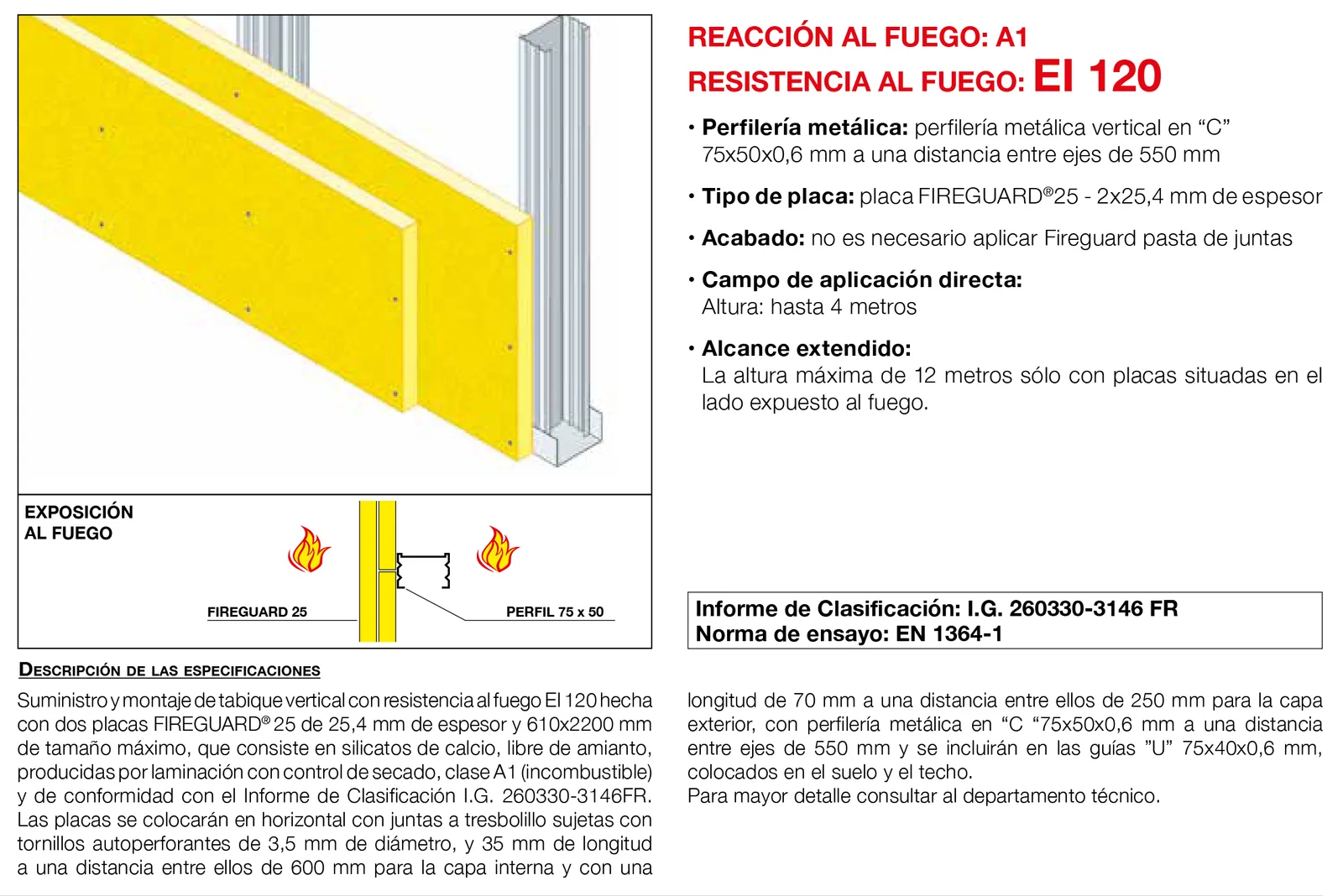

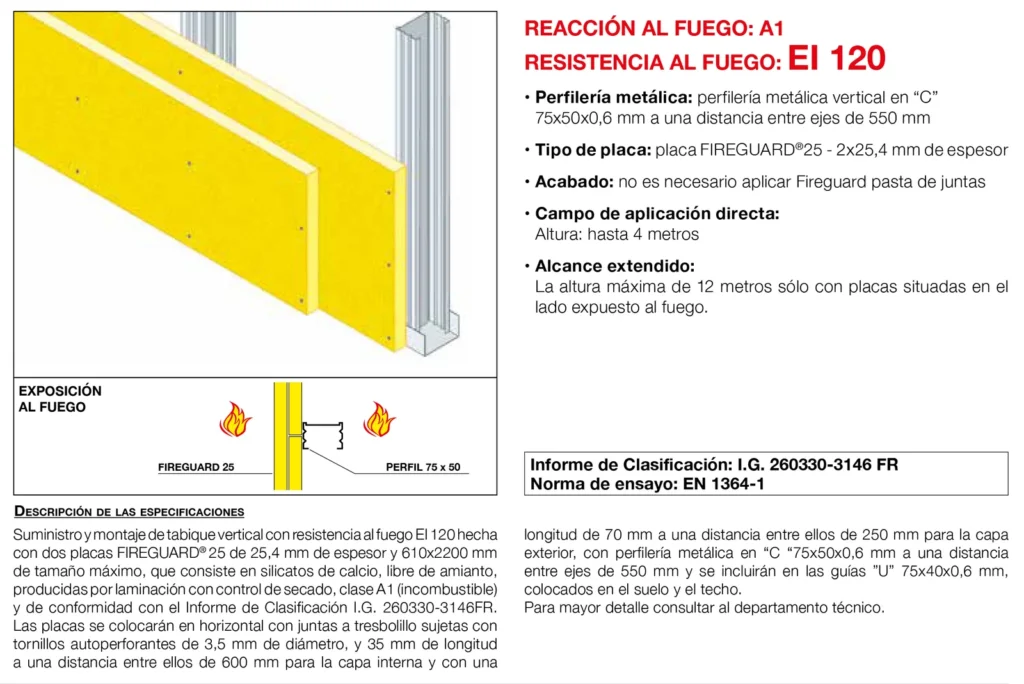

Suministro y montaje de tabique vertical con resistencia al fuego EI 120 hecho con dos placas Fireguard® 25 de 25,4 mm de espesor y 610 × 2200 mm de tamaño máximo, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado, clase A1 (incombustible) y de conformidad con el informe de clasificación I.G. 260330-3146 FR. Las placas se colocan en horizontal con juntas a tresbolillo, sujetas con tornillos autoperforantes de 3,5 mm de diámetro: de 35 mm de longitud a 600 mm entre ellos en la capa interna y de 70 mm a 250 mm en la capa exterior. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 550 mm entre ejes, con guías en «U» 75 × 40 × 0,6 mm en suelo y techo.

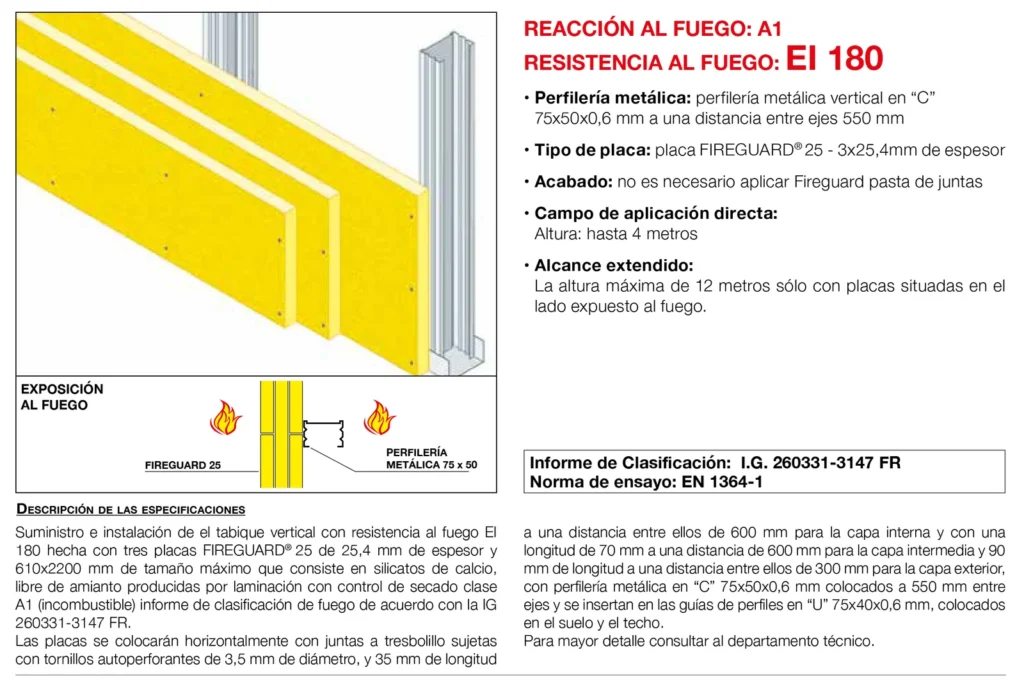

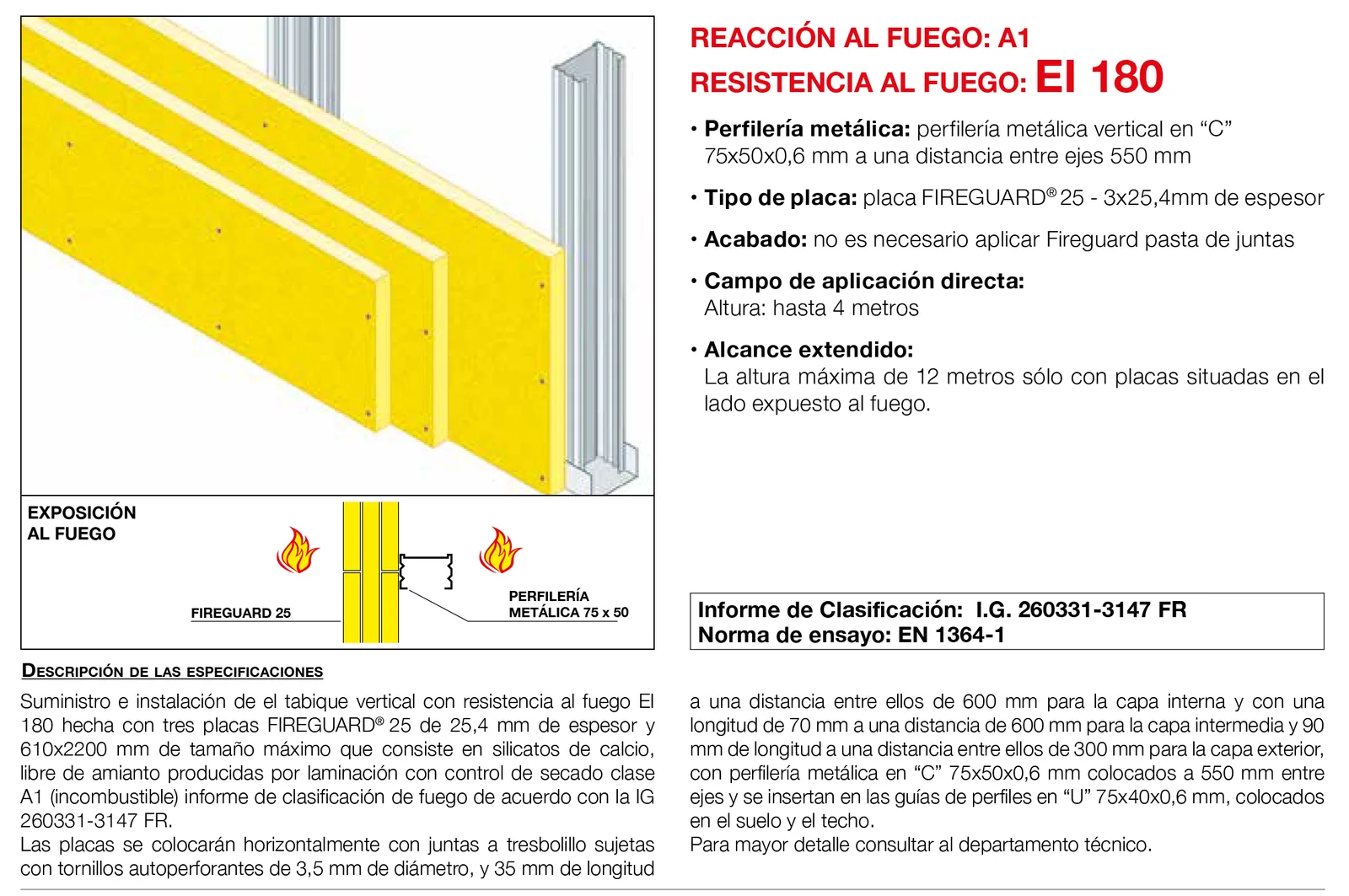

Suministro e instalación de tabique vertical con resistencia al fuego EI 180 hecho con tres placas Fireguard® 25 de 25,4 mm de espesor y 610 × 2200 mm de tamaño máximo, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado, clase A1 (incombustible), según el informe de clasificación IG 260331-3147 FR. Las placas se colocan horizontalmente con juntas a tresbolillo, sujetas con tornillos autoperforantes de 3,5 mm de diámetro: de 35 mm de longitud a 600 mm en la capa interna, de 70 mm a 600 mm en la capa intermedia y de 90 mm a 300 mm en la capa exterior. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 550 mm entre ejes, insertada en guías en «U» 75 × 40 × 0,6 mm en suelo y techo.

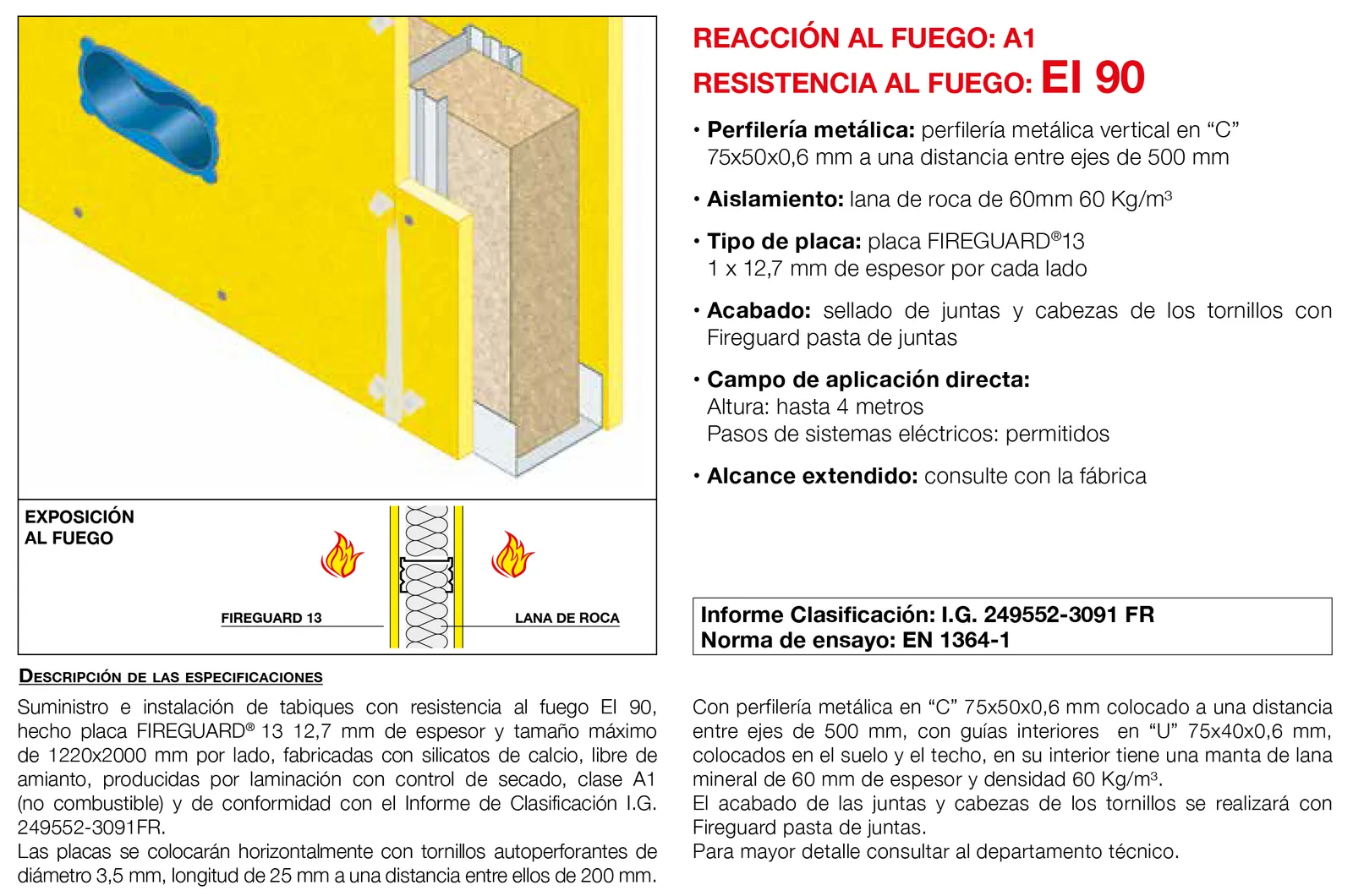

Suministro e instalación de tabiques con resistencia al fuego EI 90, hechos con placa Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2000 mm por lado, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 249552-3091 FR. Las placas se colocan horizontalmente con tornillos autoperforantes de diámetro 3,5 mm y 25 mm de longitud a 200 mm entre ellos. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 500 mm entre ejes, con guías en «U» 75 × 40 × 0,6 mm en suelo y techo; en su interior, manta de lana mineral de 60 mm de espesor y densidad 60 kg/m³. Acabado de juntas y cabezas de tornillos con Fireguard pasta de juntas.

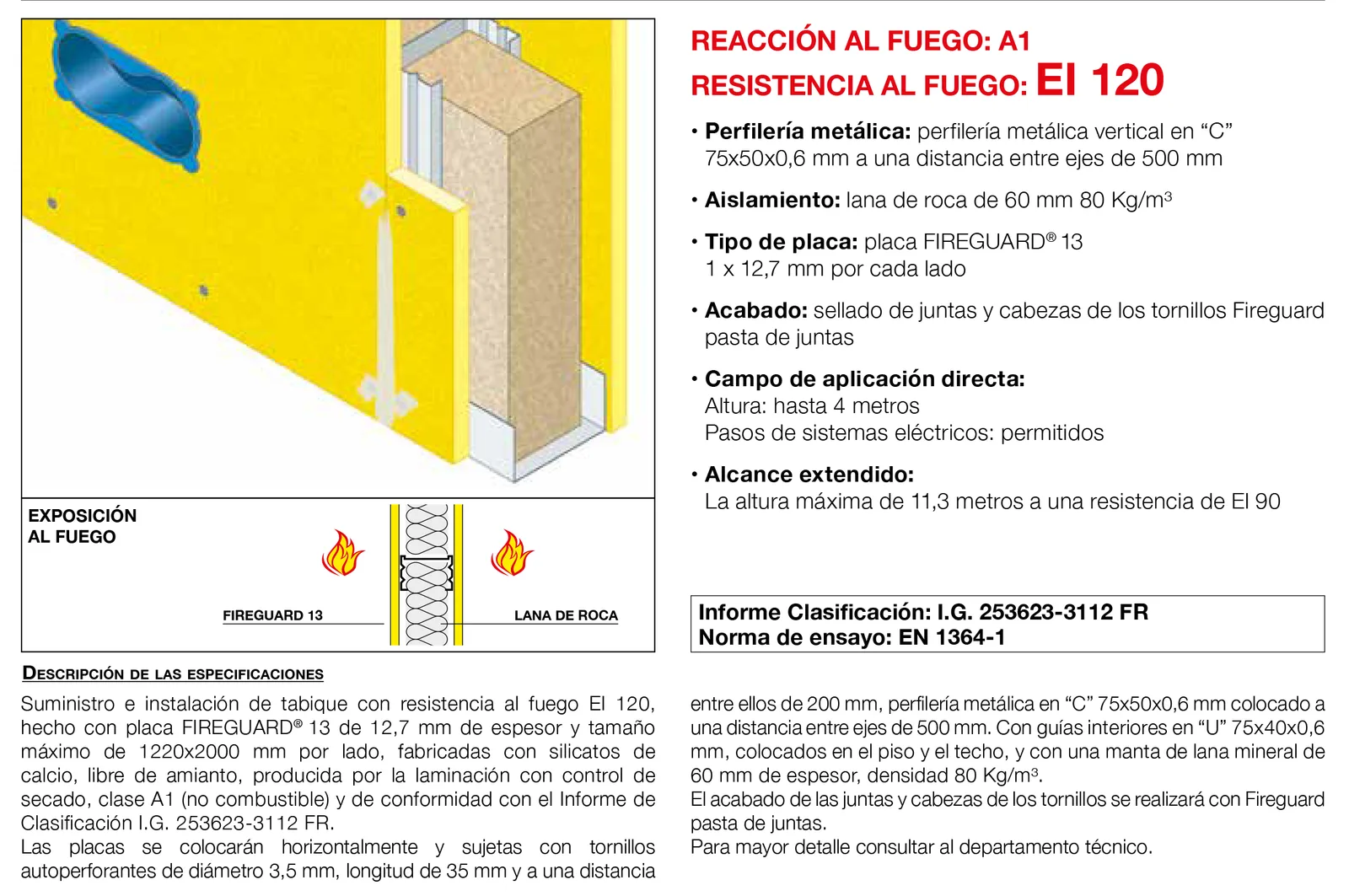

Suministro e instalación de tabique con resistencia al fuego EI 120, hecho con placa Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2000 mm por lado, de silicatos de calcio, libre de amianto, producida por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 253623-3112 FR. Las placas se colocan horizontalmente, sujetas con tornillos autoperforantes de diámetro 3,5 mm y 35 mm de longitud a 200 mm entre ellos. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 500 mm entre ejes, con guías interiores en «U» 75 × 40 × 0,6 mm en el piso y el techo, y manta de lana mineral de 60 mm de espesor y densidad 80 kg/m³. Acabado de juntas y cabezas de tornillos con Fireguard pasta de juntas.

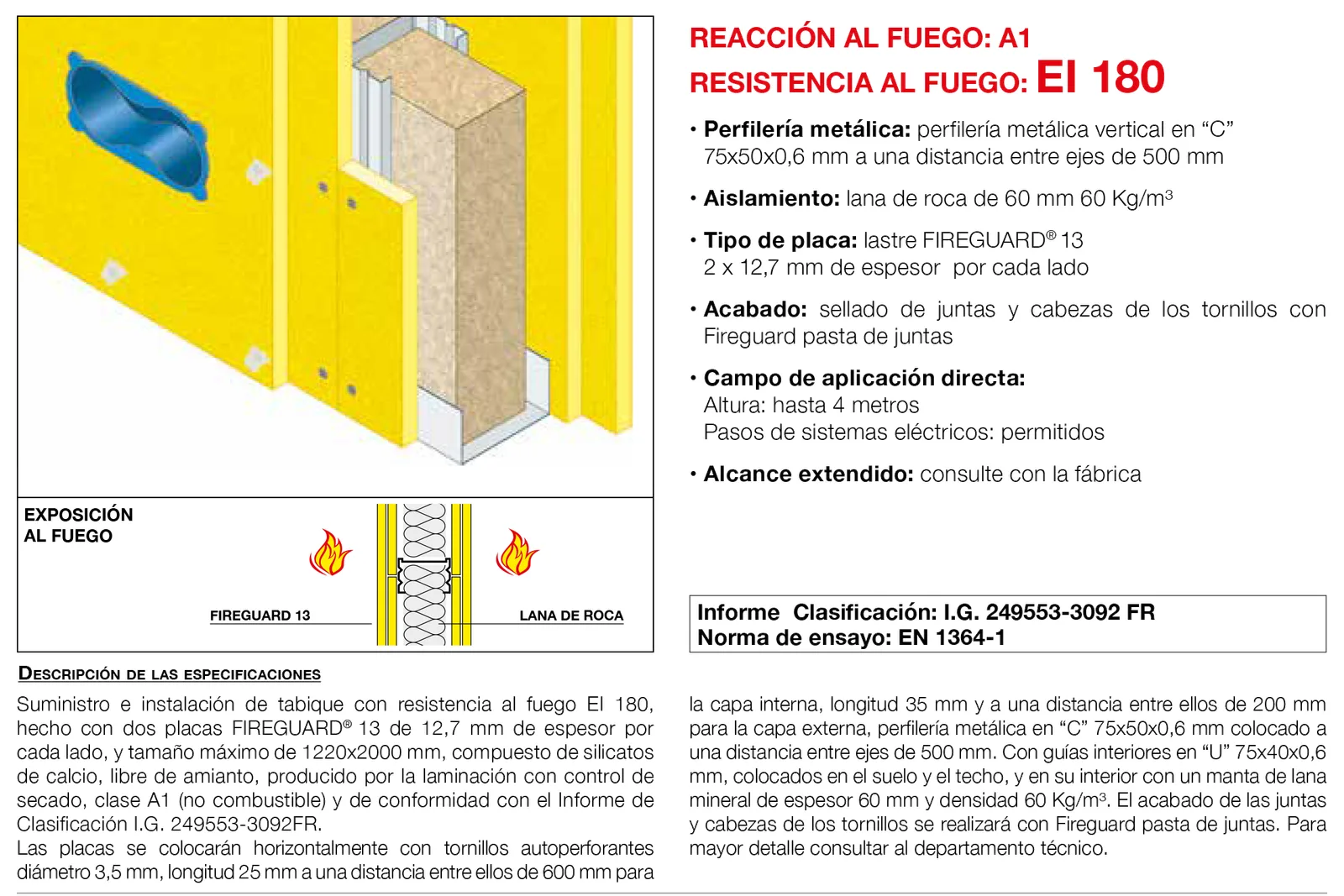

Suministro e instalación de tabique con resistencia al fuego EI 180, hecho con dos placas Fireguard® 13 de 12,7 mm de espesor por cada lado y tamaño máximo de 1220 × 2000 mm, de silicatos de calcio, libre de amianto, producido por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 249553-3092 FR. Las placas se colocan horizontalmente con tornillos autoperforantes de diámetro 3,5 mm: de 25 mm de longitud a 600 mm en la capa interna y de 35 mm a 200 mm en la capa externa. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 500 mm entre ejes, con guías interiores en «U» 75 × 40 × 0,6 mm en suelo y techo, y en su interior manta de lana mineral de 60 mm de espesor y densidad 60 kg/m³. Acabado de juntas y cabezas de tornillos con Fireguard pasta de juntas.

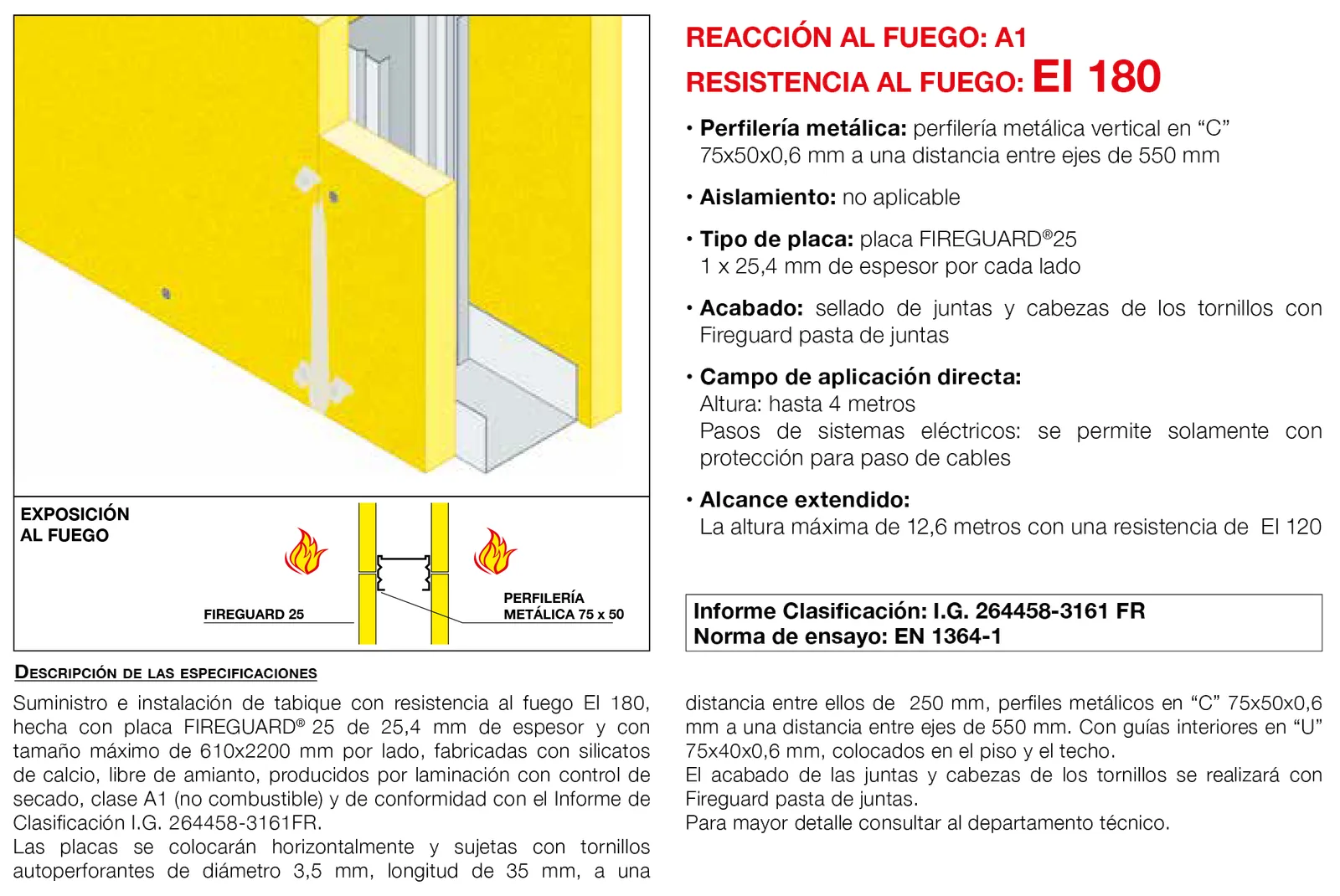

Suministro e instalación de tabique con resistencia al fuego EI 180, hecho con placa Fireguard® 25 de 25,4 mm de espesor y tamaño máximo de 610 × 2200 mm por lado, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 264458-3161 FR. Las placas se colocan horizontalmente, sujetas con tornillos autoperforantes de diámetro 3,5 mm y 35 mm de longitud a 250 mm entre ellos. Perfiles metálicos en «C» 75 × 50 × 0,6 mm a 550 mm entre ejes, con guías interiores en «U» 75 × 40 × 0,6 mm en el piso y el techo. Acabado de juntas y cabezas de tornillos con Fireguard pasta de juntas.

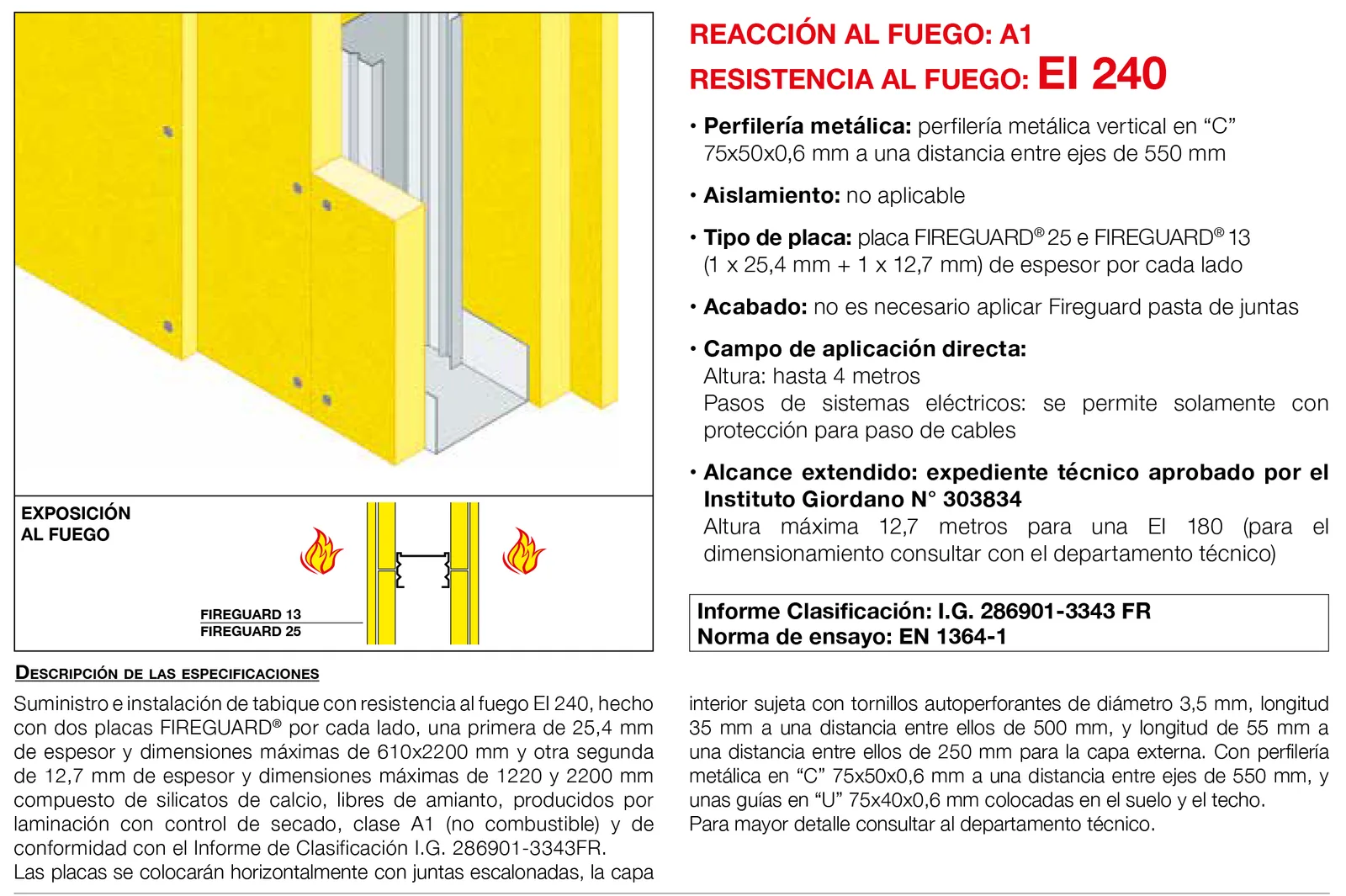

Suministro e instalación de tabique con resistencia al fuego EI 240, hecho con dos placas Fireguard® por cada lado: una primera de 25,4 mm de espesor y dimensiones máximas de 610 × 2200 mm y otra de 12,7 mm de espesor y dimensiones máximas de 1220 y 2200 mm, de silicatos de calcio, libres de amianto, producidos por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 286901-3343 FR. Las placas se colocan horizontalmente con juntas escalonadas: la capa interior con tornillos autoperforantes de diámetro 3,5 mm y 35 mm de longitud a 500 mm, y la externa con tornillos de 55 mm a 250 mm. Perfilería metálica en «C» 75 × 50 × 0,6 mm a 550 mm entre ejes y guías en «U» 75 × 40 × 0,6 mm en suelo y techo.

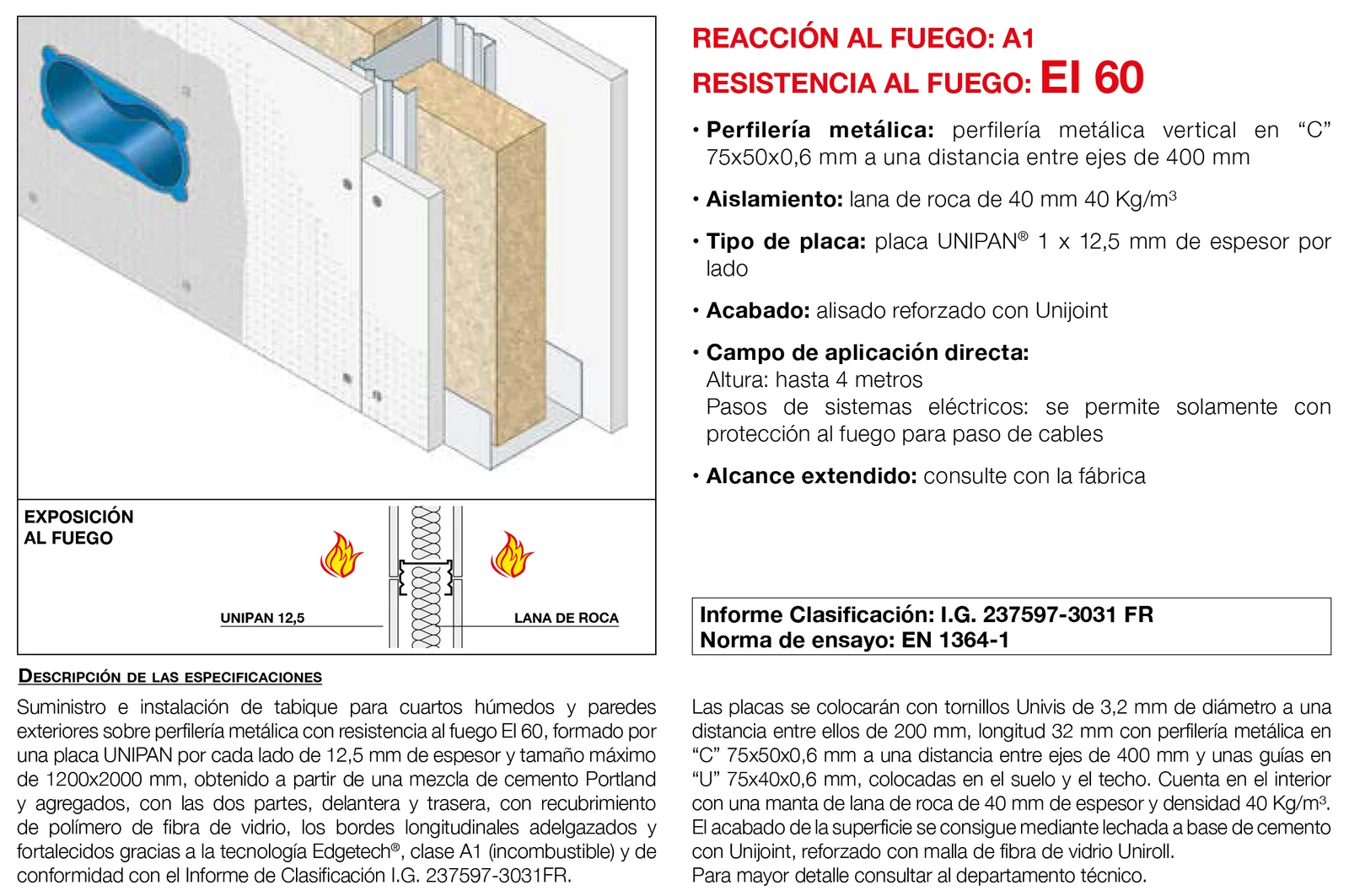

Suministro e instalación de tabique para cuartos húmedos y paredes exteriores sobre perfilería metálica con resistencia al fuego EI 60, formado por una placa Unipan por cada lado de 12,5 mm de espesor y tamaño máximo de 1200 × 2000 mm, obtenida a partir de una mezcla de cemento Portland y agregados, con las dos caras recubiertas de polímero de fibra de vidrio y los bordes longitudinales adelgazados y reforzados con la tecnología Edgetech®, clase A1 (incombustible) y de conformidad con el informe de clasificación I.G. 237597-3031 FR. Las placas se colocan con tornillos Univis de 3,2 mm de diámetro y 32 mm de longitud a 200 mm entre ellos, sobre perfilería metálica en «C» 75 × 50 × 0,6 mm a 400 mm entre ejes y guías en «U» 75 × 40 × 0,6 mm en suelo y techo. En el interior, manta de lana de roca de 40 mm de espesor y densidad 40 kg/m³. Acabado con lechada a base de cemento Unijoint reforzada con malla de fibra de vidrio Uniroll.

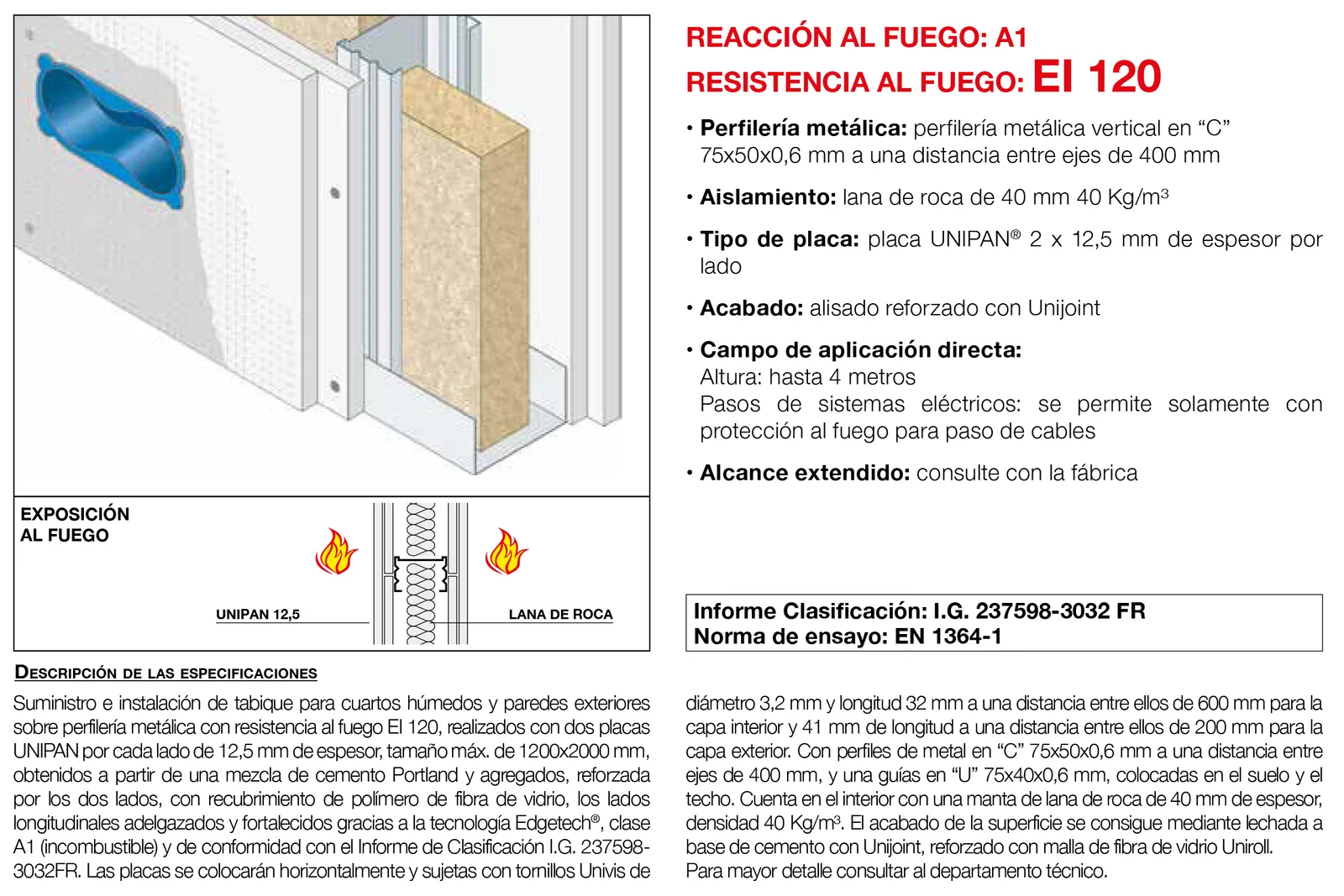

Suministro e instalación de tabique para cuartos húmedos y paredes exteriores sobre perfilería metálica con resistencia al fuego EI 120, realizado con dos placas Unipan por cada lado de 12,5 mm de espesor y tamaño máximo de 1200 × 2000 mm, obtenidas a partir de una mezcla de cemento Portland y agregados, reforzadas por los dos lados con recubrimiento de polímero de fibra de vidrio, con los lados longitudinales adelgazados y reforzados con la tecnología Edgetech®, clase A1 (incombustible) y de conformidad con el informe de clasificación I.G. 237598-3032 FR. Las placas se colocan horizontalmente con tornillos Univis de diámetro 3,2 mm: de 32 mm de longitud a 600 mm en la capa interior y de 41 mm a 200 mm en la capa exterior. Perfiles en «C» 75 × 50 × 0,6 mm a 400 mm entre ejes y guías en «U» 75 × 40 × 0,6 mm en suelo y techo; en el interior, manta de lana de roca de 40 mm de espesor y densidad 40 kg/m³. Acabado con lechada a base de cemento Unijoint reforzada con malla de fibra de vidrio Uniroll.

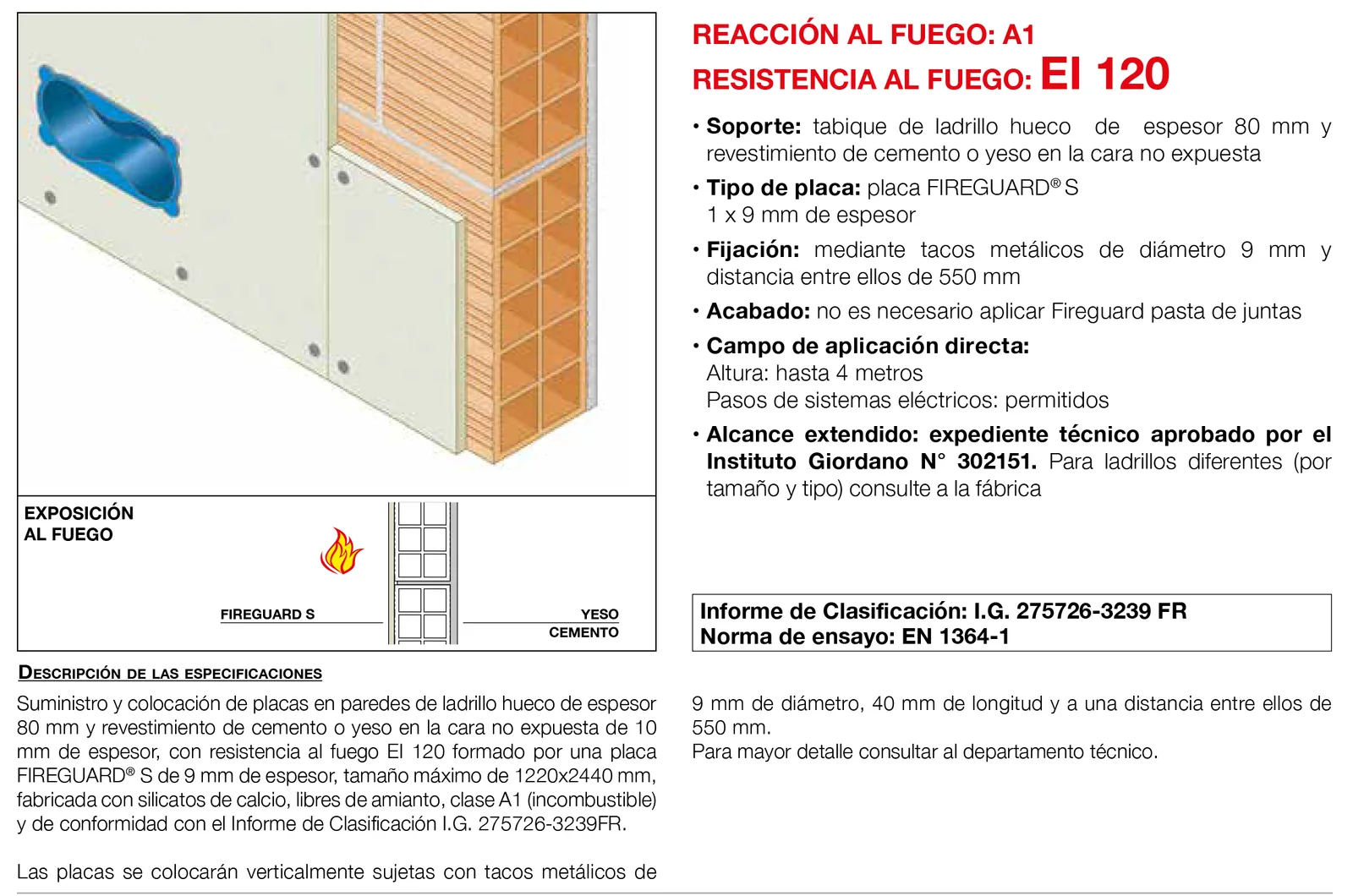

Suministro y colocación de placas en paredes de ladrillo hueco de 80 mm de espesor con revestimiento de cemento o yeso de 10 mm en la cara no expuesta, con resistencia al fuego EI 120, formado por una placa Fireguard® S de 9 mm de espesor y tamaño máximo de 1220 × 2440 mm, de silicatos de calcio, libre de amianto, clase A1 (incombustible) y de conformidad con el informe de clasificación I.G. 275726-3239 FR. Las placas se colocan verticalmente, sujetas con tacos metálicos de 9 mm de diámetro y 40 mm de longitud, a 550 mm entre ellos.

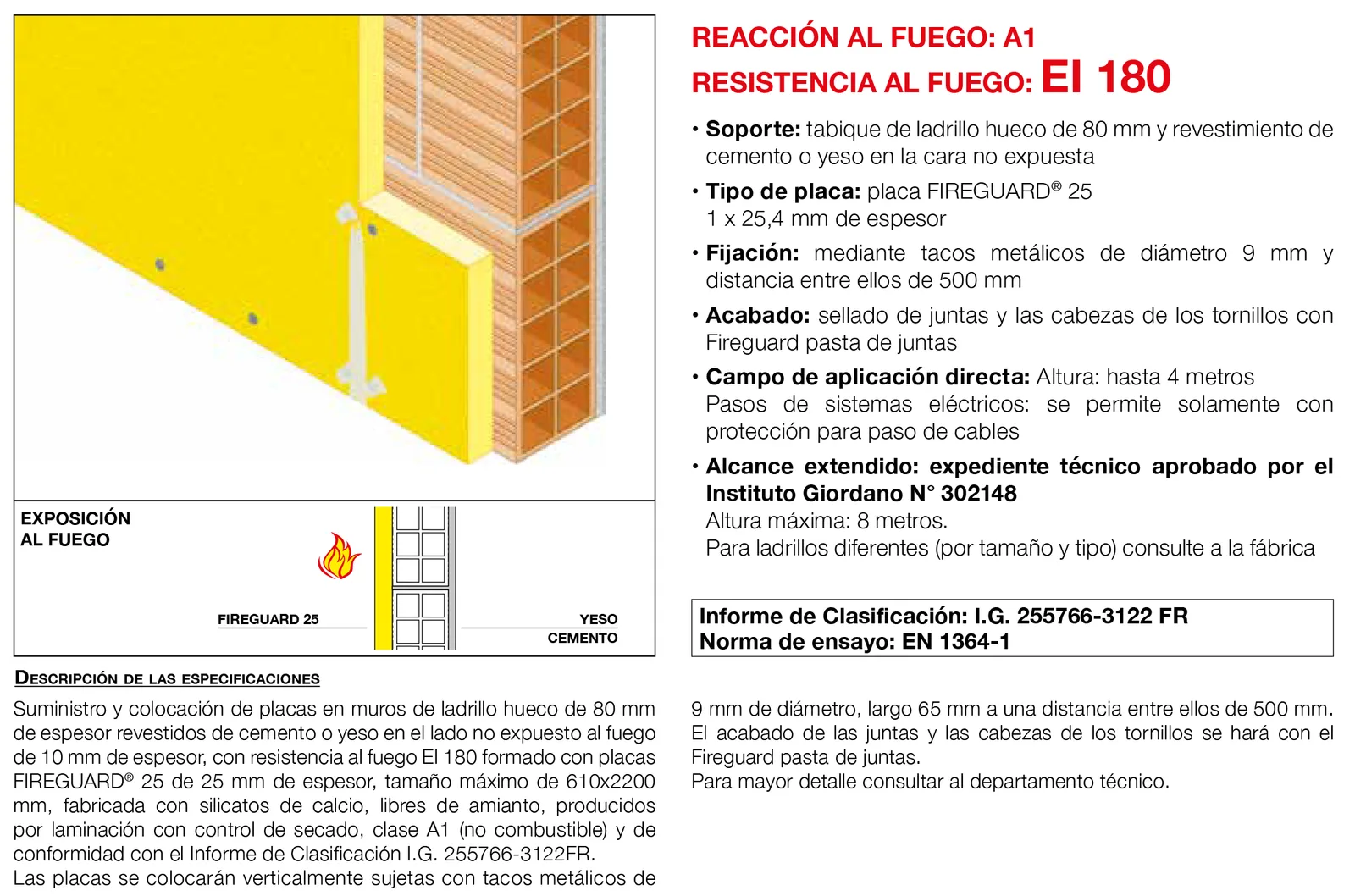

Suministro y colocación de placas en muros de ladrillo hueco de 80 mm de espesor revestidos de cemento o yeso de 10 mm en el lado no expuesto al fuego, con resistencia al fuego EI 180, formado con placas Fireguard® 25 de 25 mm de espesor y tamaño máximo de 610 × 2200 mm, de silicatos de calcio, libres de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 255766-3122 FR. Las placas se colocan verticalmente, sujetas con tacos metálicos de 9 mm de diámetro y 65 mm de largo, a 500 mm entre ellos. Acabado de juntas y cabezas de tornillos con Fireguard pasta de juntas.

Suministro y colocación de placas en tabiques de ladrillo hueco de 80 mm de espesor con cemento o yeso de 10 mm en ambos lados, con resistencia al fuego EI 120, formado por placas Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2000 mm, de silicatos de calcio, libres de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 255498-3121 FR. Las placas se colocan verticalmente en el lado no expuesto al fuego, sujetas con tacos metálicos de 9 mm de diámetro y 40 mm de longitud, a 600 mm entre ellos.

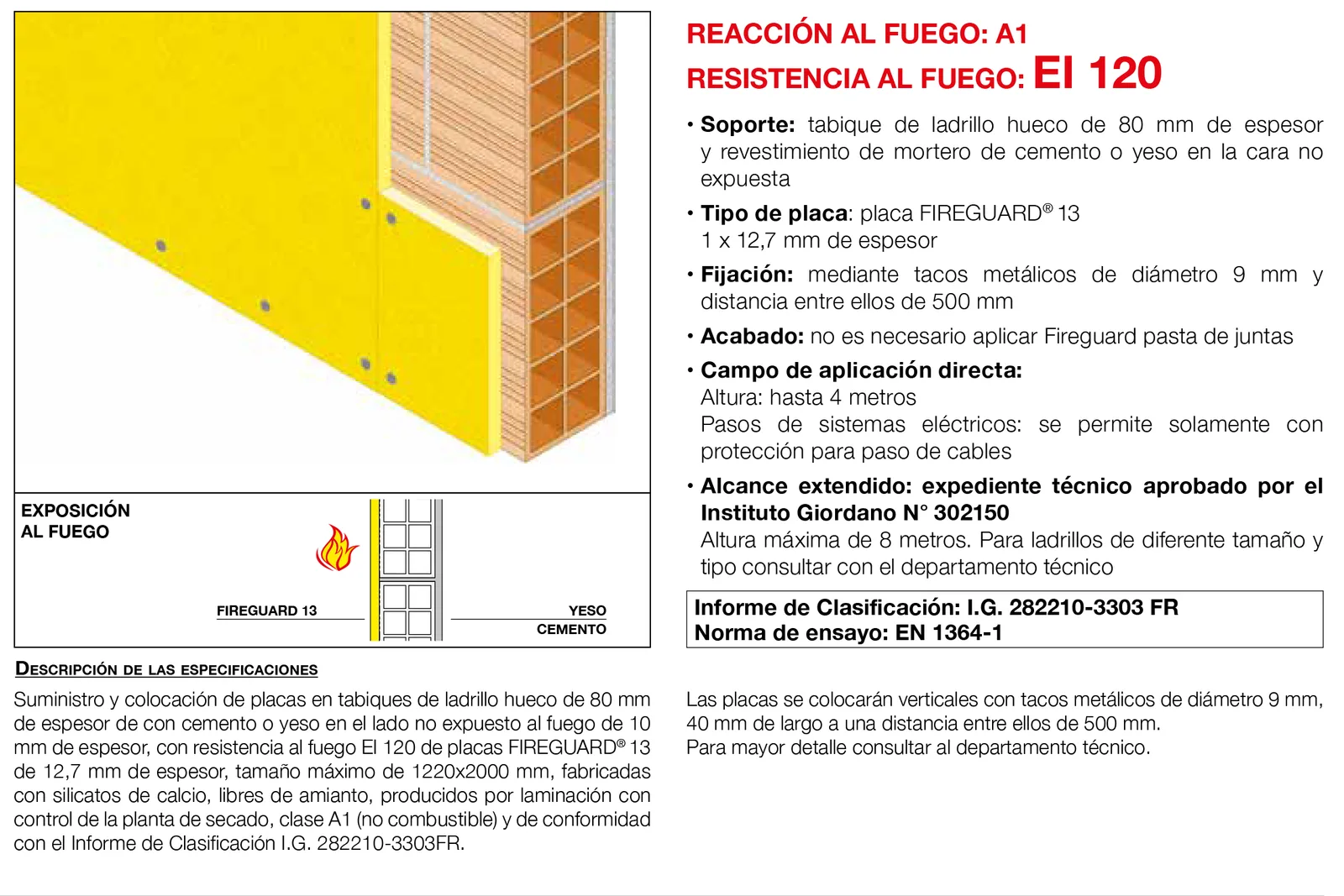

Suministro y colocación de placas en tabiques de ladrillo hueco de 80 mm de espesor con cemento o yeso de 10 mm en el lado no expuesto al fuego, con resistencia al fuego EI 120, de placas Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2000 mm, de silicatos de calcio, libres de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 282210-3303 FR. Las placas se colocan verticales con tacos metálicos de 9 mm de diámetro y 40 mm de largo, a 500 mm entre ellos.

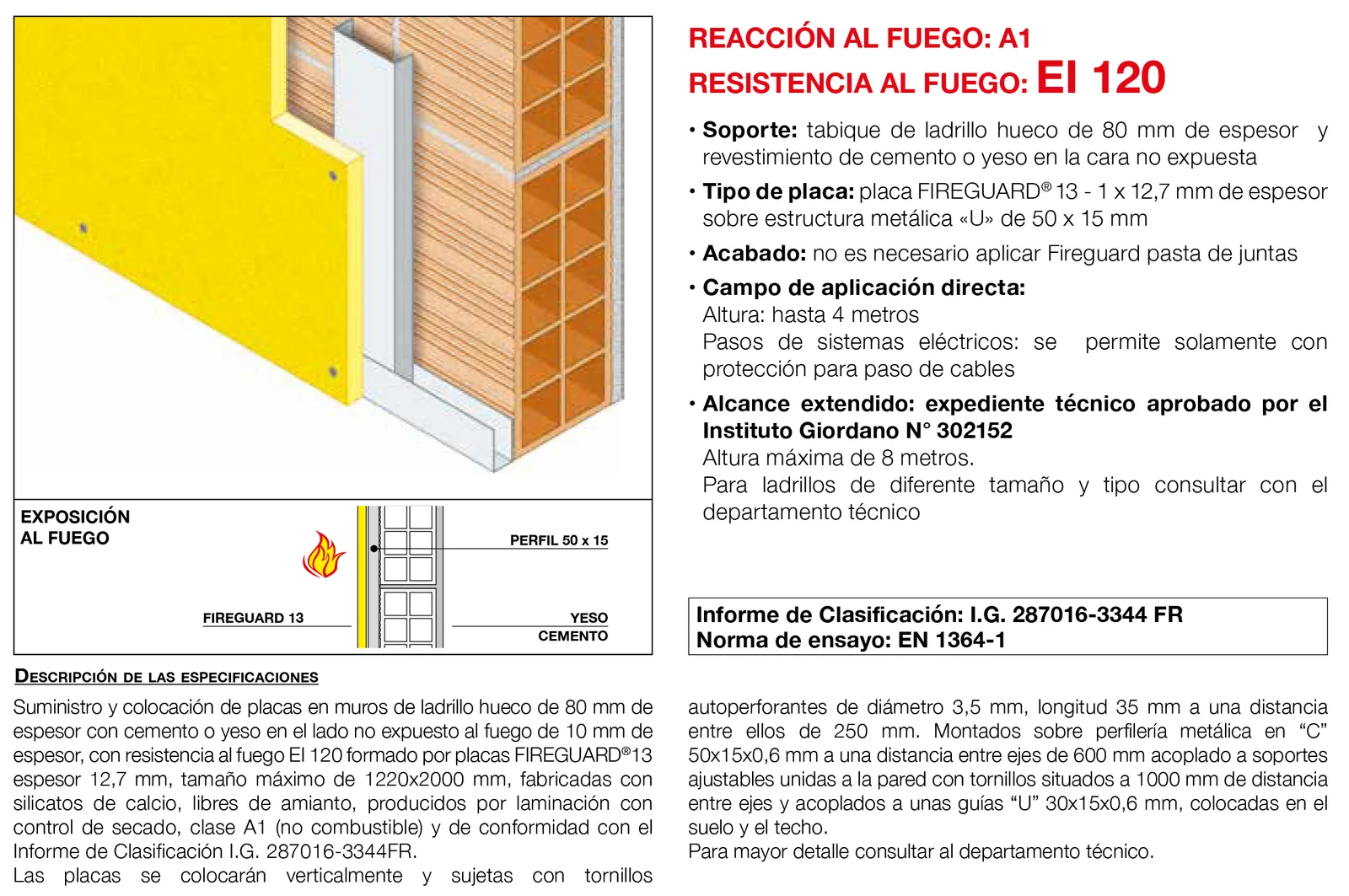

Suministro y colocación de placas en muros de ladrillo hueco de 80 mm de espesor con cemento o yeso de 10 mm en el lado no expuesto al fuego, con resistencia al fuego EI 120, formado por placas Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2000 mm, de silicatos de calcio, libres de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 287016-3344 FR. Las placas se colocan verticalmente, sujetas con tornillos autoperforantes de 3,5 mm de diámetro y 35 mm de longitud a 250 mm entre ellos, sobre perfilería metálica en «C» 50 × 15 × 0,6 mm a 600 mm entre ejes, acoplada a soportes ajustables unidos a la pared con tornillos a 1000 mm entre ejes y a guías en «U» 30 × 15 × 0,6 mm en suelo y techo.

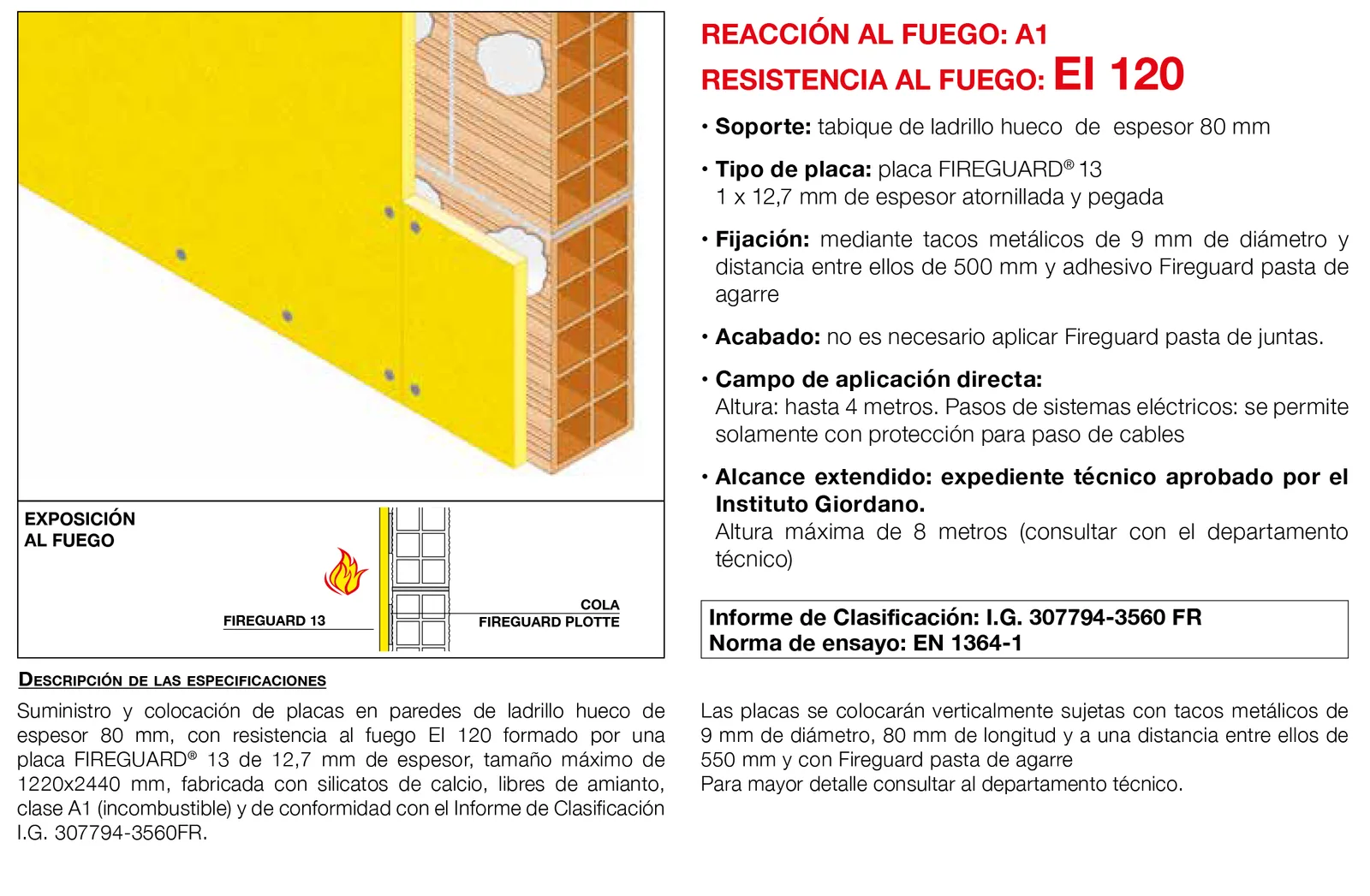

Suministro y colocación de placas en paredes de ladrillo hueco de 80 mm de espesor, con resistencia al fuego EI 120, formado por una placa Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2440 mm, de silicatos de calcio, libre de amianto, clase A1 (incombustible) y de conformidad con el informe de clasificación I.G. 307794-3560 FR. Las placas se colocan verticalmente, sujetas con tacos metálicos de 9 mm de diámetro y 80 mm de longitud a 550 mm entre ellos, y con Fireguard pasta de agarre.

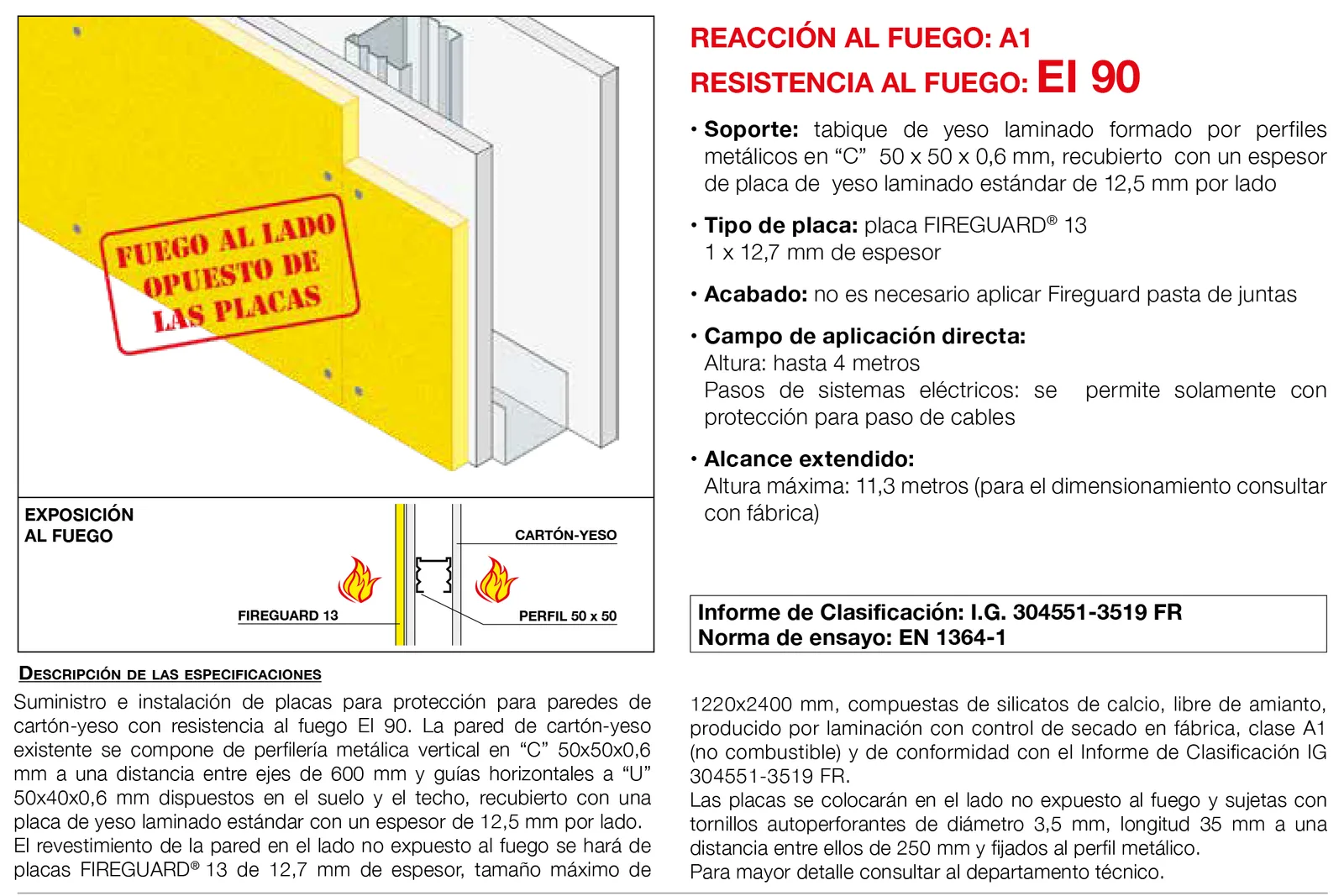

Suministro e instalación de placas de protección para paredes de cartón-yeso con resistencia al fuego EI 90. La pared existente se compone de perfilería metálica vertical en «C» 50 × 50 × 0,6 mm a 600 mm entre ejes y guías horizontales en «U» 50 × 40 × 0,6 mm en suelo y techo, recubierta con una placa de yeso laminado estándar de 12,5 mm por lado. El revestimiento en el lado no expuesto al fuego se hace con placas Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2400 mm, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado en fábrica, clase A1 (no combustible) y de conformidad con el informe de clasificación IG 304551-3519 FR. Las placas se sujetan con tornillos autoperforantes de 3,5 mm de diámetro y 35 mm de longitud a 250 mm entre ellos, fijados al perfil metálico.

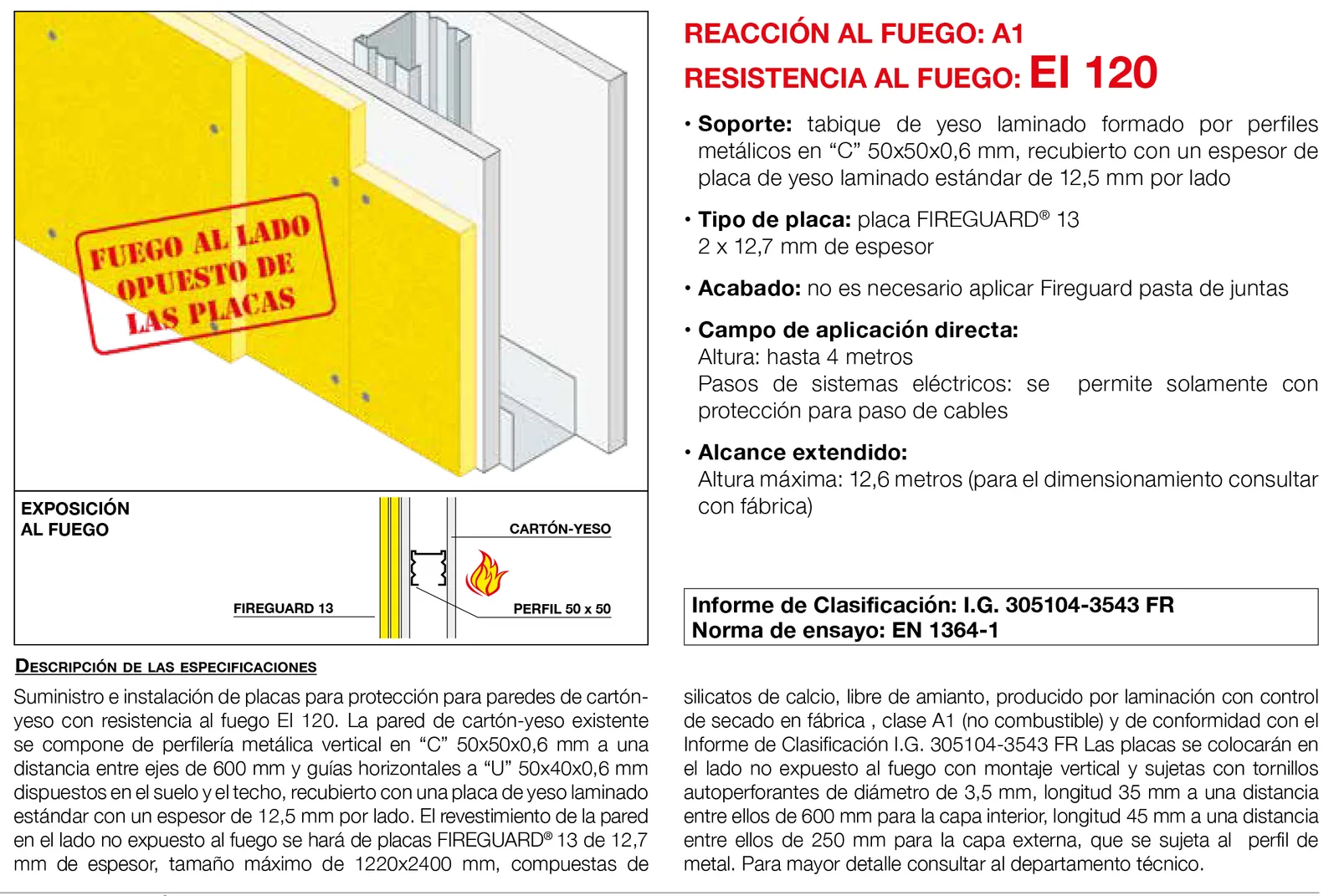

Suministro e instalación de placas de protección para paredes de cartón-yeso con resistencia al fuego EI 120. La pared existente se compone de perfilería metálica vertical en «C» 50 × 50 × 0,6 mm a 600 mm entre ejes y guías horizontales en «U» 50 × 40 × 0,6 mm en suelo y techo, recubierta con una placa de yeso laminado estándar de 12,5 mm por lado. El revestimiento en el lado no expuesto al fuego se hace con placas Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2400 mm, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado en fábrica, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 305104-3543 FR. Las placas se colocan en vertical con tornillos autoperforantes de 3,5 mm de diámetro: de 35 mm de longitud a 600 mm en la capa interior y de 45 mm a 250 mm en la capa externa, sujeta al perfil de metal.

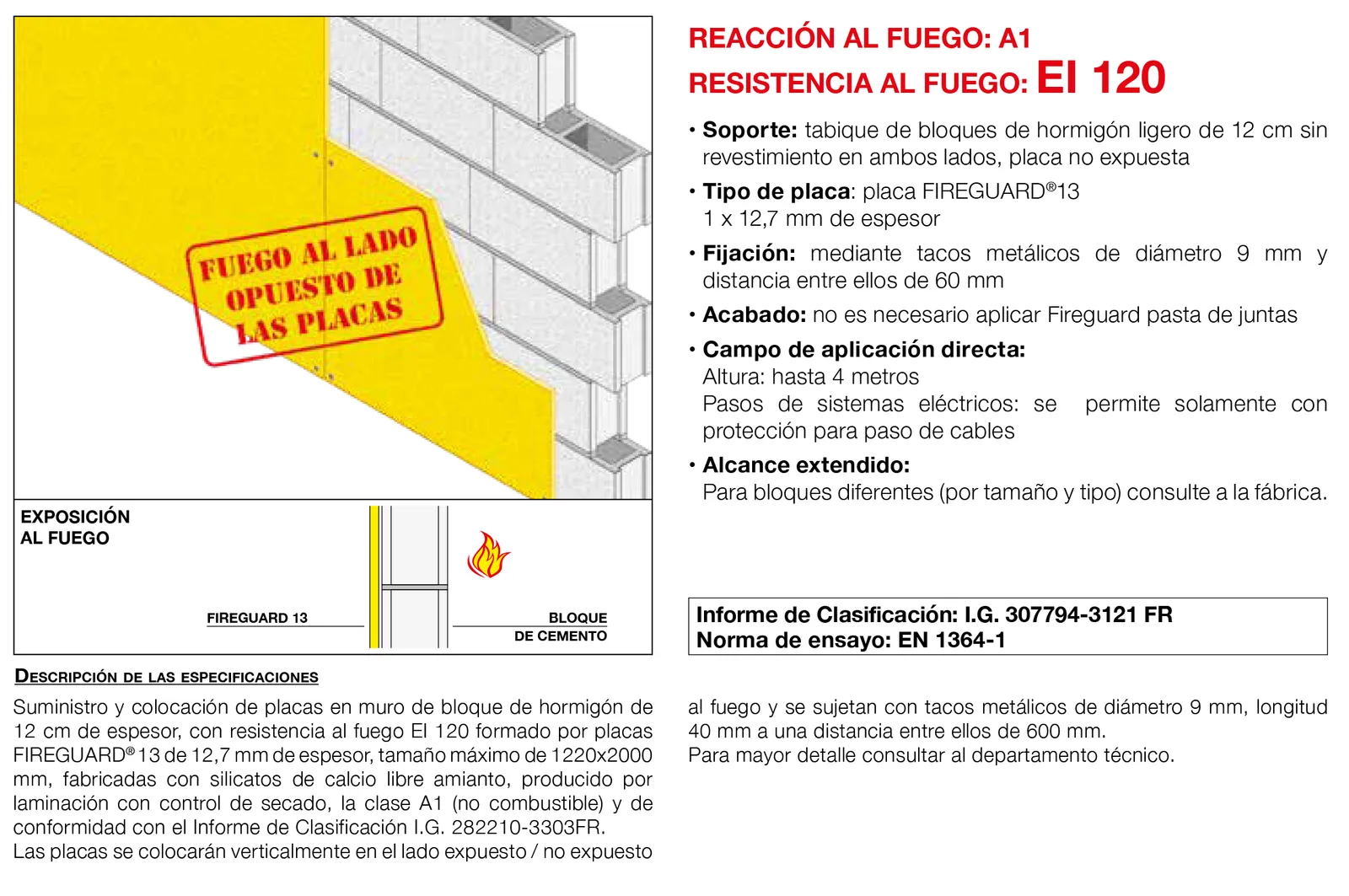

Suministro y colocación de placas en muro de bloque de hormigón de 12 cm de espesor, con resistencia al fuego EI 120, formado por placas Fireguard® 13 de 12,7 mm de espesor y tamaño máximo de 1220 × 2000 mm, de silicatos de calcio, libre de amianto, producidas por laminación con control de secado, clase A1 (no combustible) y de conformidad con el informe de clasificación I.G. 282210-3303 FR. Las placas se colocan verticalmente en el lado expuesto / no expuesto al fuego y se sujetan con tacos metálicos de diámetro 9 mm y 40 mm de longitud, a 600 mm entre ellos.

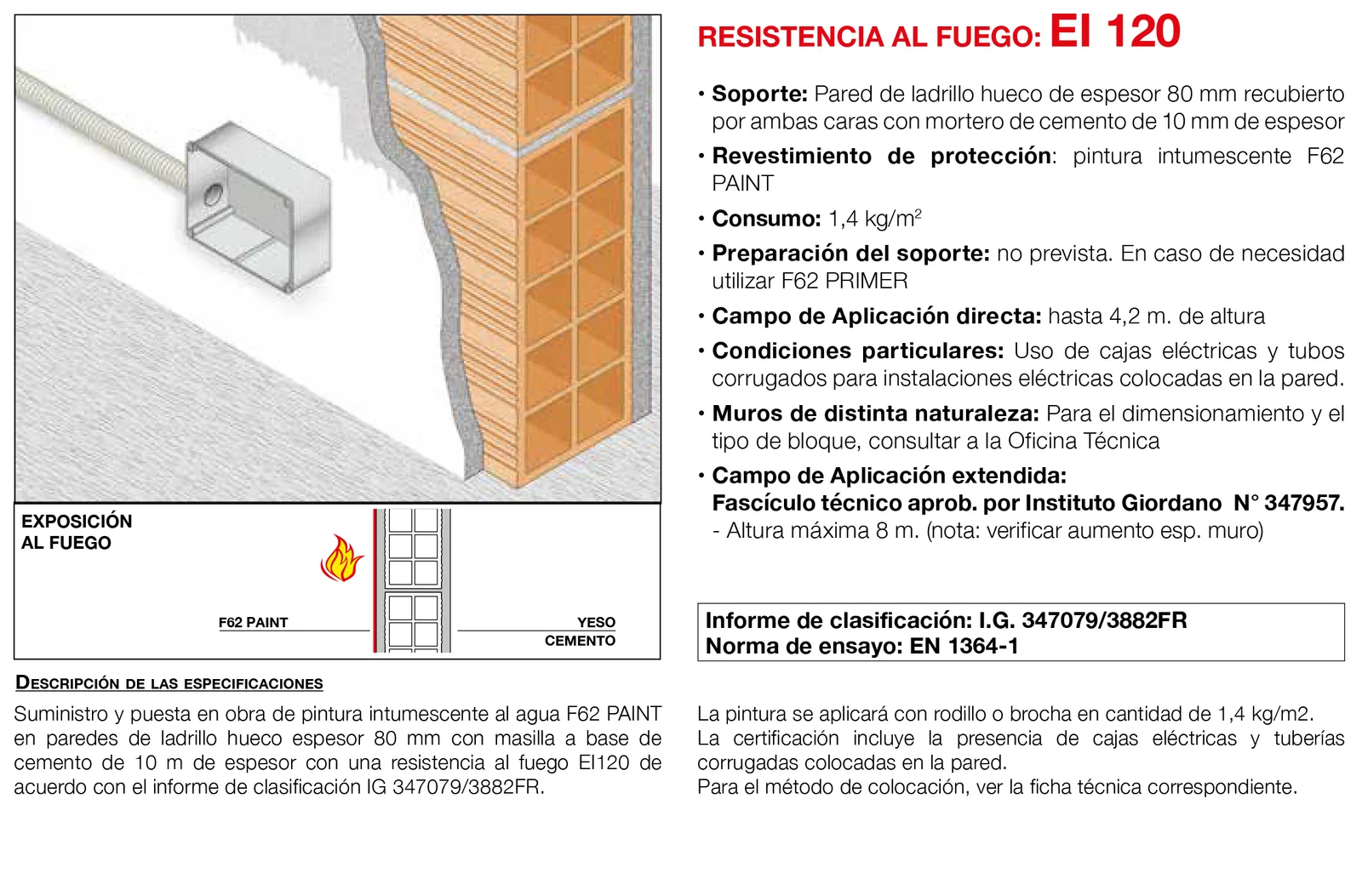

Suministro y puesta en obra de pintura intumescente al agua F62 PAINT en paredes de ladrillo hueco de 80 mm con masilla a base de cemento de 10 m de espesor, con resistencia al fuego EI 120 de acuerdo con el informe de clasificación I.G. 347079/3882FR. La pintura se aplica con rodillo o brocha en cantidad de 1,4 kg/m². La certificación incluye la presencia de cajas eléctricas y tuberías corrugadas en la pared. Para el método de colocación, ver la ficha técnica correspondiente.

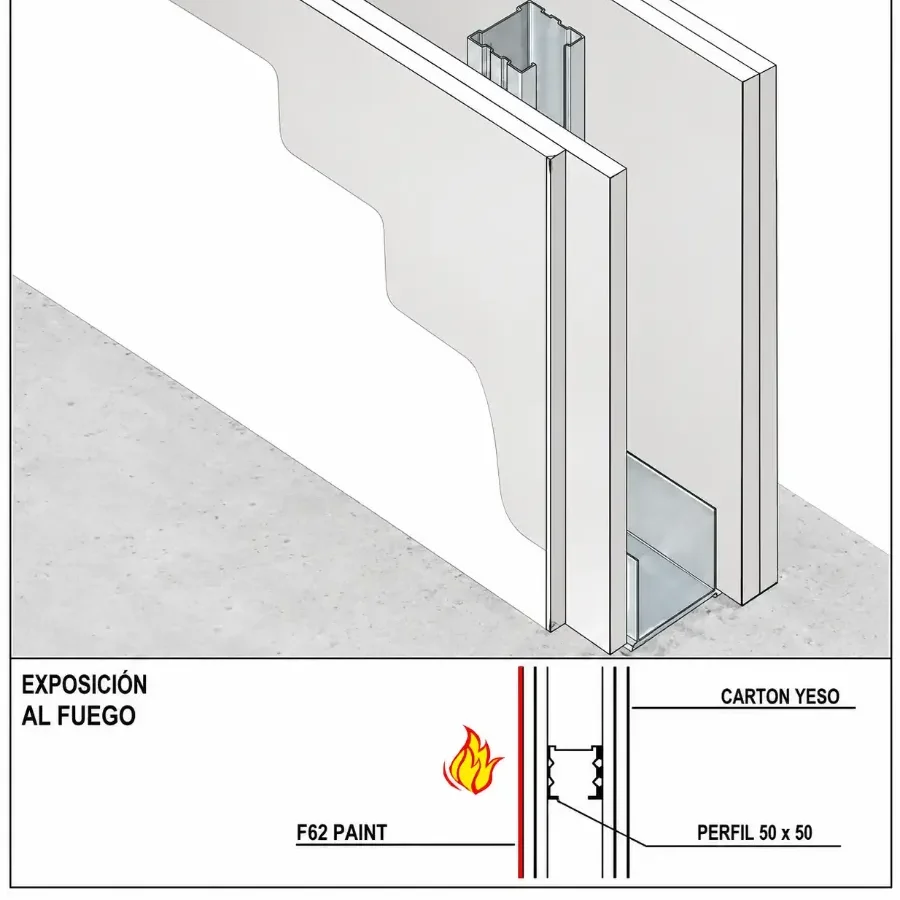

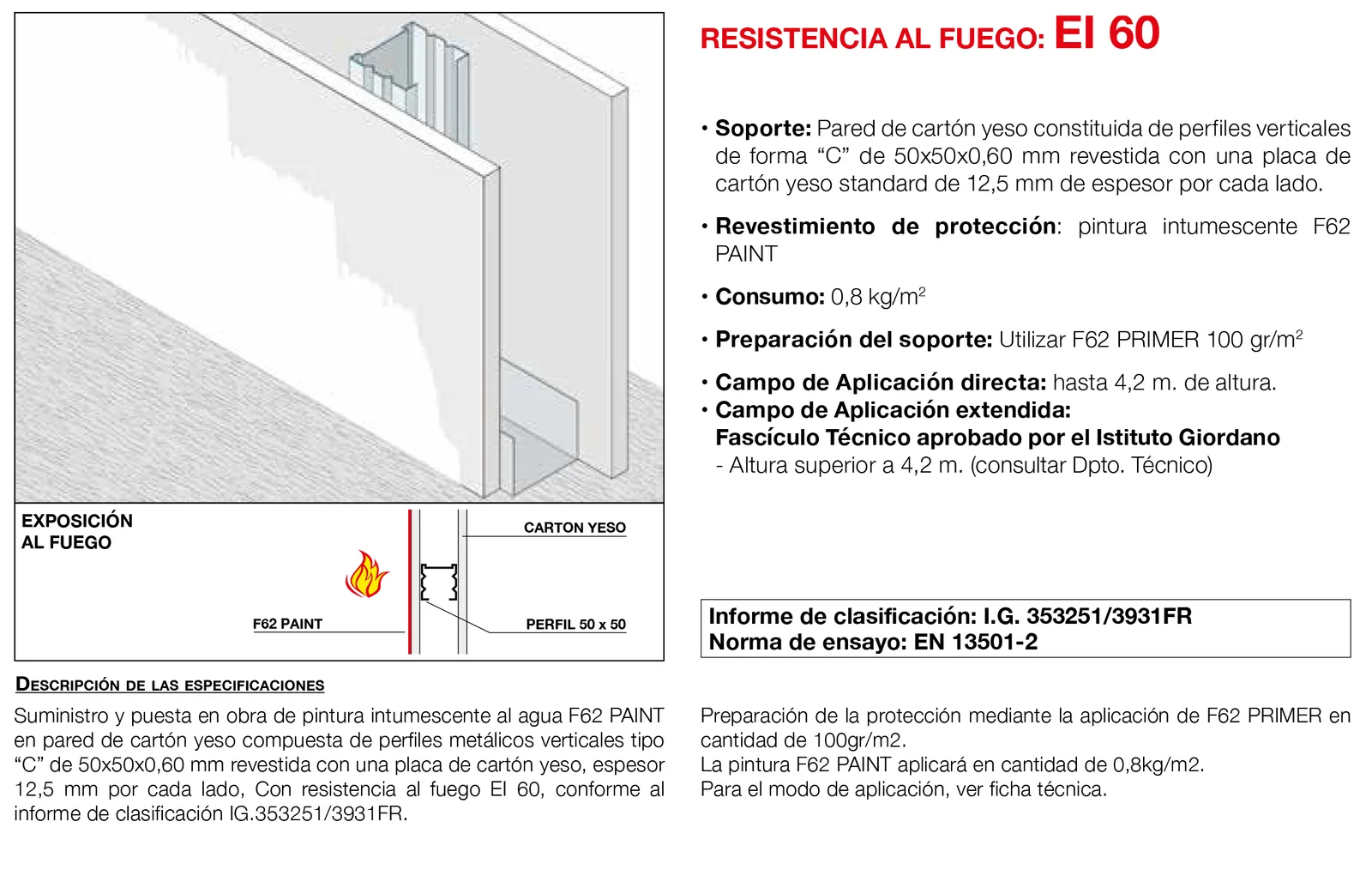

Suministro y puesta en obra de pintura intumescente al agua F62 PAINT en pared de cartón yeso con perfiles metálicos verticales en «C» de 50 × 50 × 0,60 mm y una placa de cartón yeso de 12,5 mm por cada lado, con resistencia al fuego EI 60 conforme al informe de clasificación I.G. 353251/3931FR. Antes se aplica F62 PRIMER en cantidad de 100 g/m² y después F62 PAINT en cantidad de 0,8 kg/m². Para el modo de aplicación, ver ficha técnica.

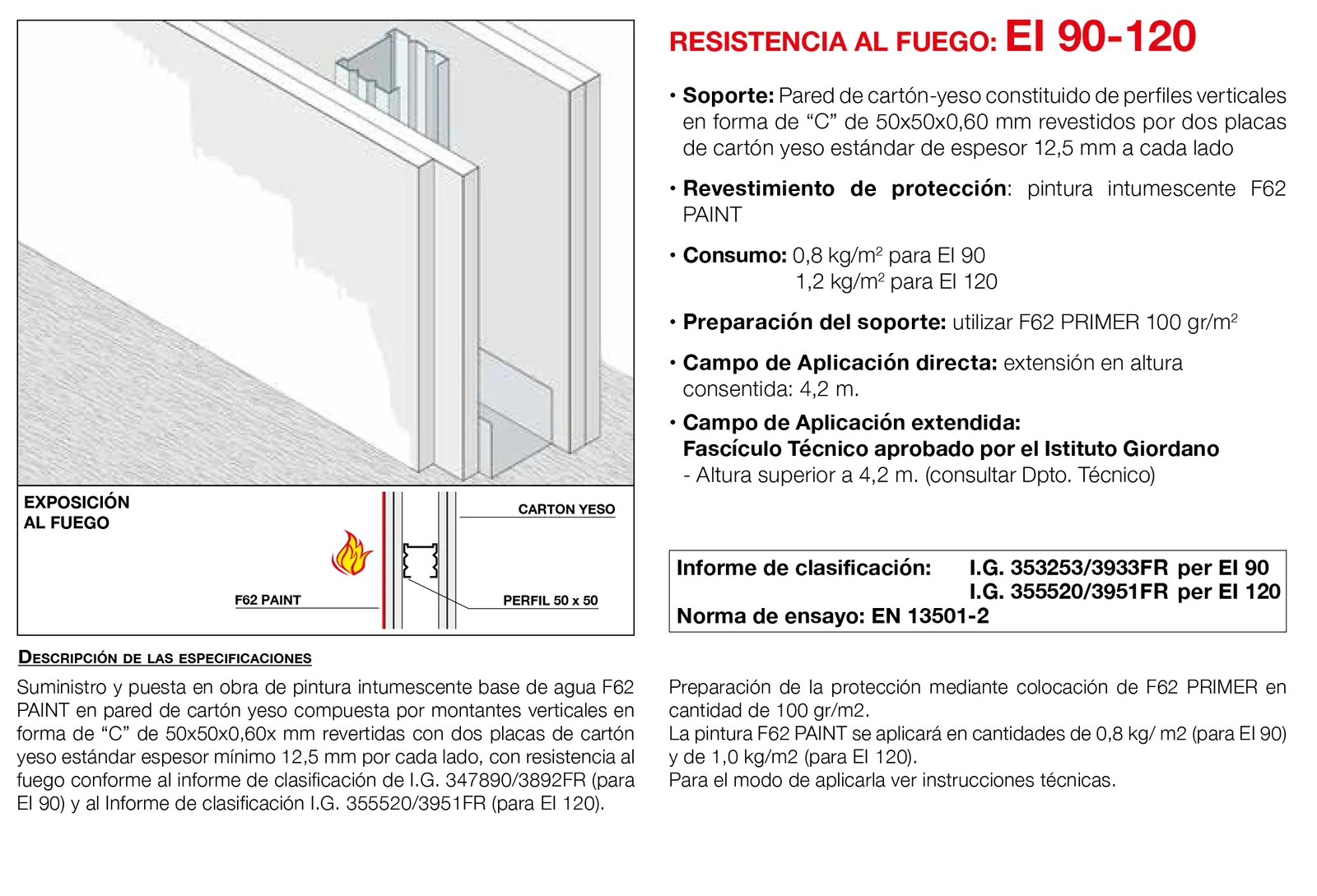

Suministro y puesta en obra de pintura intumescente base agua F62 PAINT en pared de cartón yeso con montantes verticales en «C» de 50 × 50 × 0,60 mm revestidos con dos placas de cartón yeso estándar de espesor mínimo 12,5 mm por cada lado. Antes se aplica F62 PRIMER en cantidad de 100 g/m²; la pintura se aplica en 0,8 kg/m² para EI 90 y 1,0 kg/m² para EI 120. Para el modo de aplicación, ver instrucciones técnicas.

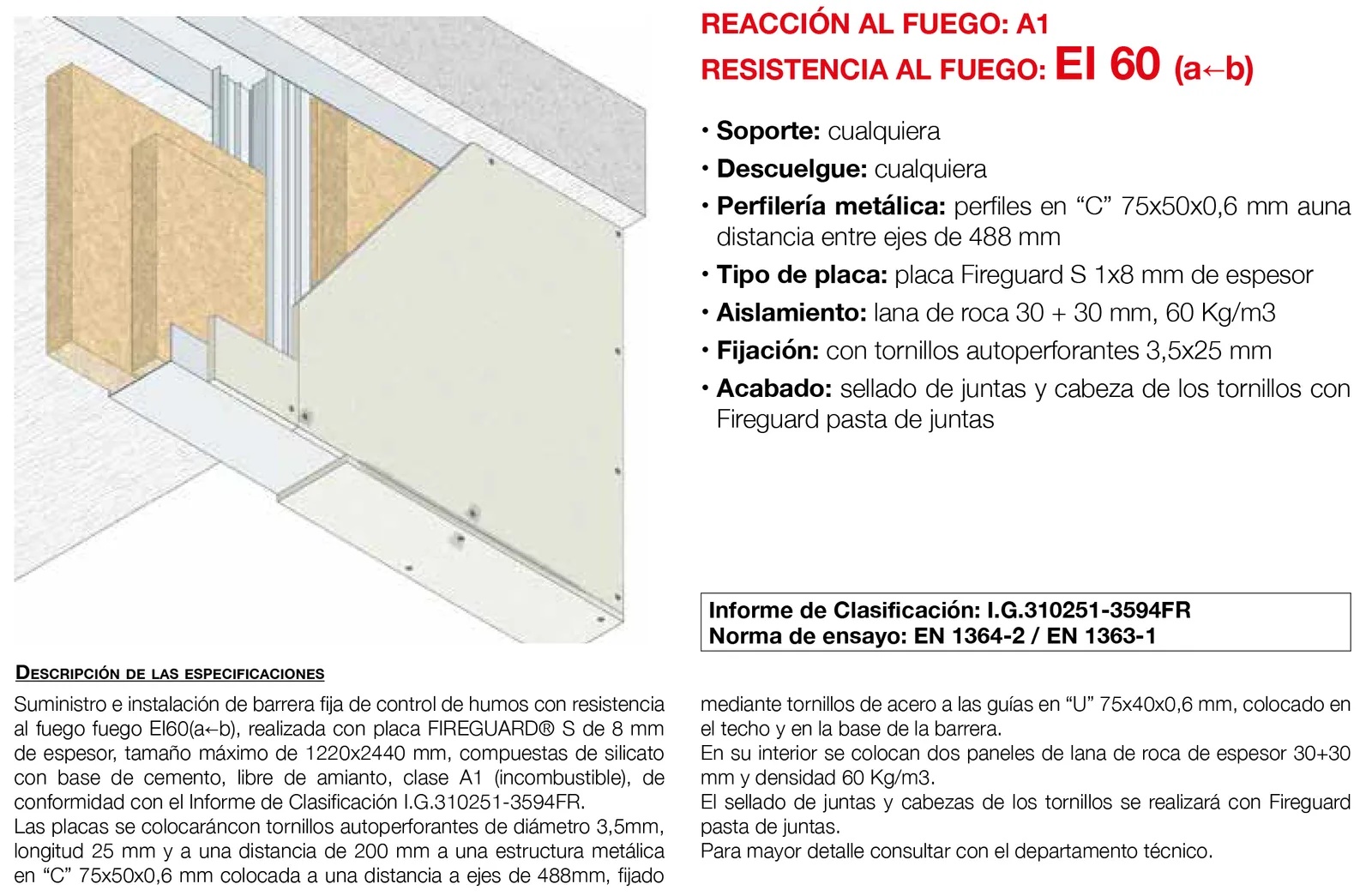

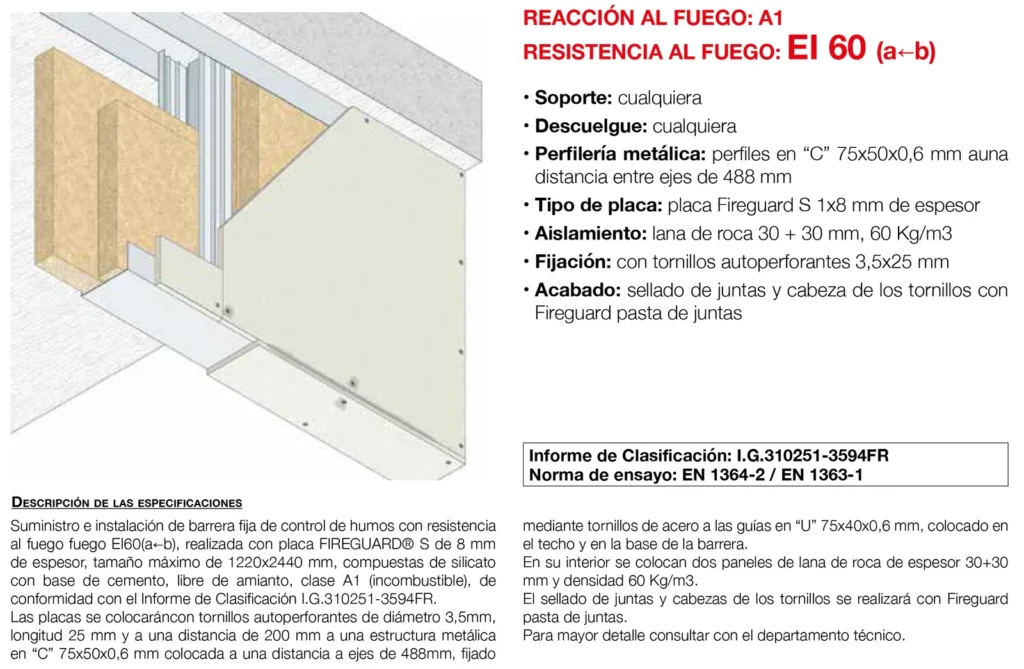

Suministro e instalación de barrera fija de control de humos con resistencia al fuego EI 60 (a←b), realizada con placa Fireguard® S de 8 mm de espesor y tamaño máximo de 1220 × 2440 mm, de silicato con base de cemento, libre de amianto, clase A1 (incombustible), de conformidad con el informe de clasificación I.G. 310251-3594 FR. Las placas se colocan con tornillos autoperforantes de diámetro 3,5 mm y 25 mm de longitud, a 200 mm, sobre una estructura metálica en «C» 75 × 50 × 0,6 mm a 488 mm entre ejes, fijada con tornillos de acero a guías en «U» 75 × 40 × 0,6 mm en el techo y en la base de la barrera. En su interior, dos paneles de lana de roca de 30 + 30 mm de espesor y densidad 60 kg/m³. Sellado de juntas y cabezas de tornillos con Fireguard pasta de juntas.
