Solución 5 de 8

Conductos

Conductos de ventilación, extracción y control de humos que atraviesan sectores o tienen que seguir funcionando durante el incendio.

Sistemas ensayados

15 resultados

6.01

Conducto de ventilación horizontal, fuego interior, EI 120

Soporte: HorizontalResistencia: EI 120 (ho i→o)

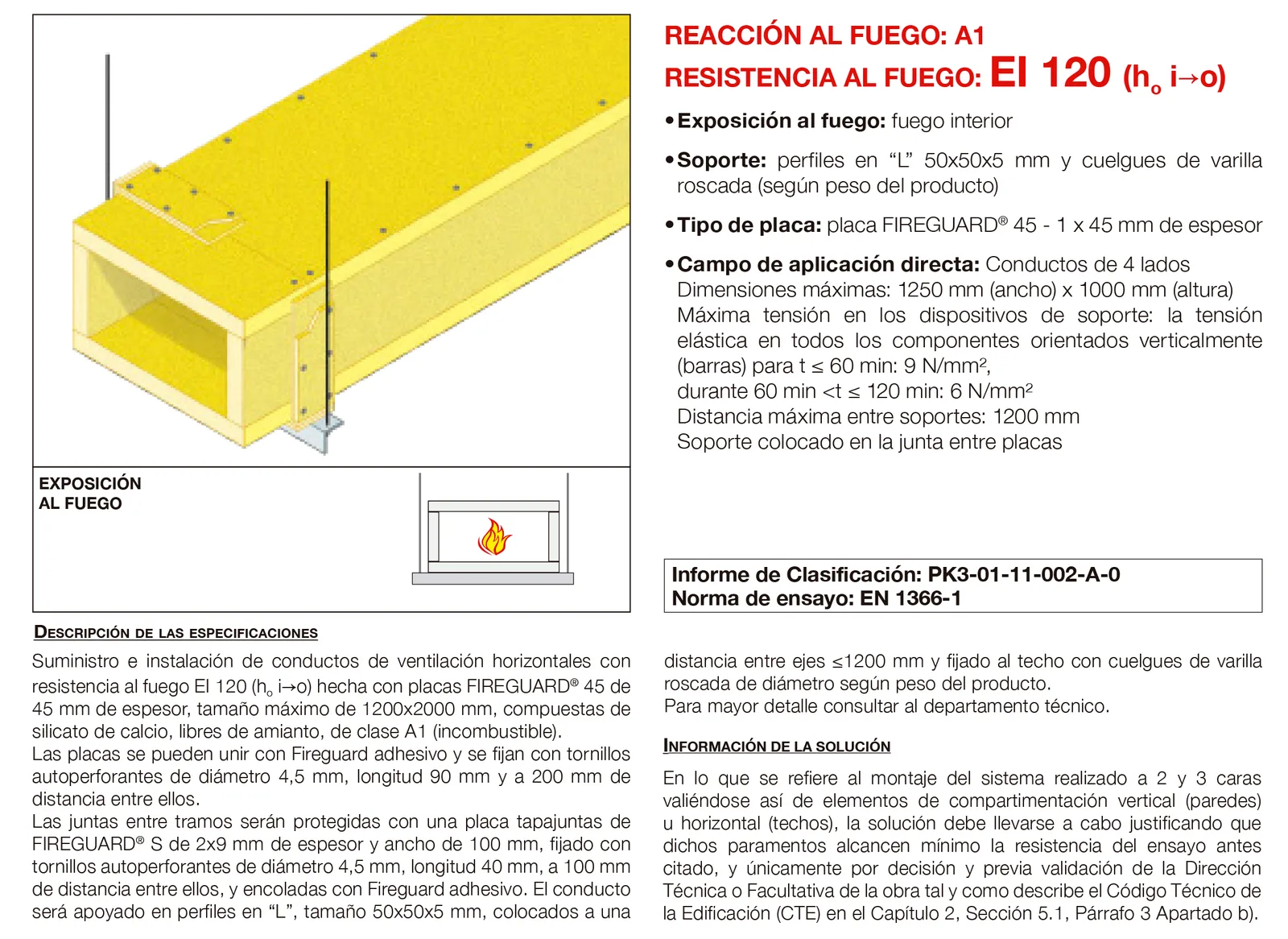

Lámina del sistema 6.01: Conducto de ventilación horizontal, fuego interior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos de ventilación horizontales con resistencia al fuego EI 120 (ho i→o), con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe PK3-01-11-002-A-0. Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. El conducto se apoya en perfiles en L de 50 × 50 × 5 mm cada ≤ 1200 mm, colgados del techo con varilla roscada según el peso. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

6.02

Conducto de ventilación horizontal, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (ho o→i)

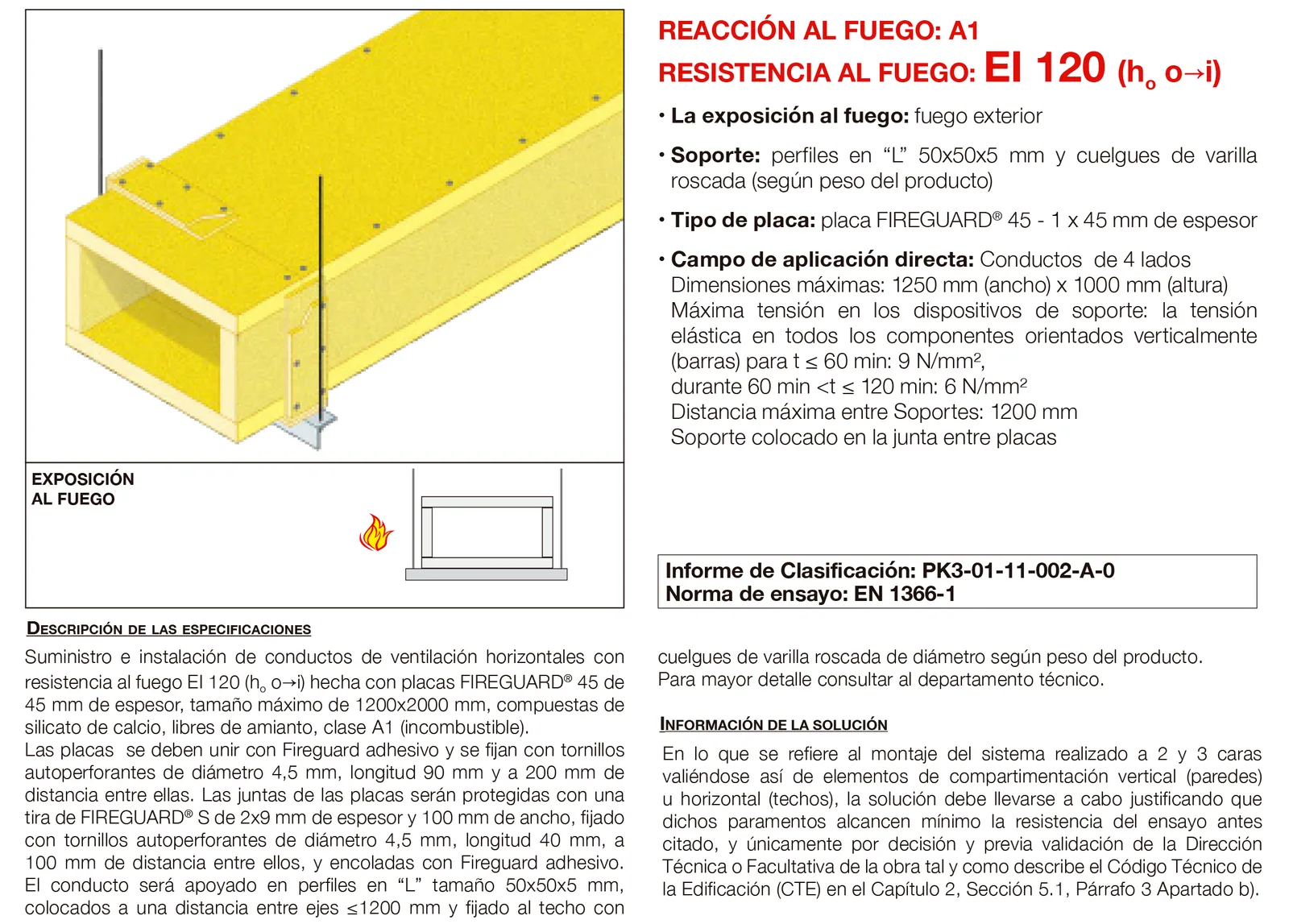

Lámina del sistema 6.02: Conducto de ventilación horizontal, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos de ventilación horizontales con resistencia al fuego EI 120 (ho o→i), con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe PK3-01-11-002-A-0. Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. El conducto se apoya en perfiles en L de 50 × 50 × 5 mm cada ≤ 1200 mm, colgados del techo con varilla roscada según el peso. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

6.03

Conducto de ventilación vertical, fuego interior, EI 120

Soporte: VerticalResistencia: EI 120 (ve i→o)
Lámina del sistema 6.03: Conducto de ventilación vertical, fuego interior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos de ventilación verticales con resistencia al fuego EI 120 (ve i→o), con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe PK3-01-11-002-A-0. Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. El conducto se fija al soporte con perfiles en L de 60 × 60 × 6 mm a lo largo de los lados más largos, con una capa de lana de roca de 30 mm entre el soporte y el perfil. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

6.04

Conducto de ventilación vertical, fuego exterior, EI 120

Soporte: VerticalResistencia: EI 120 (ve o→i)

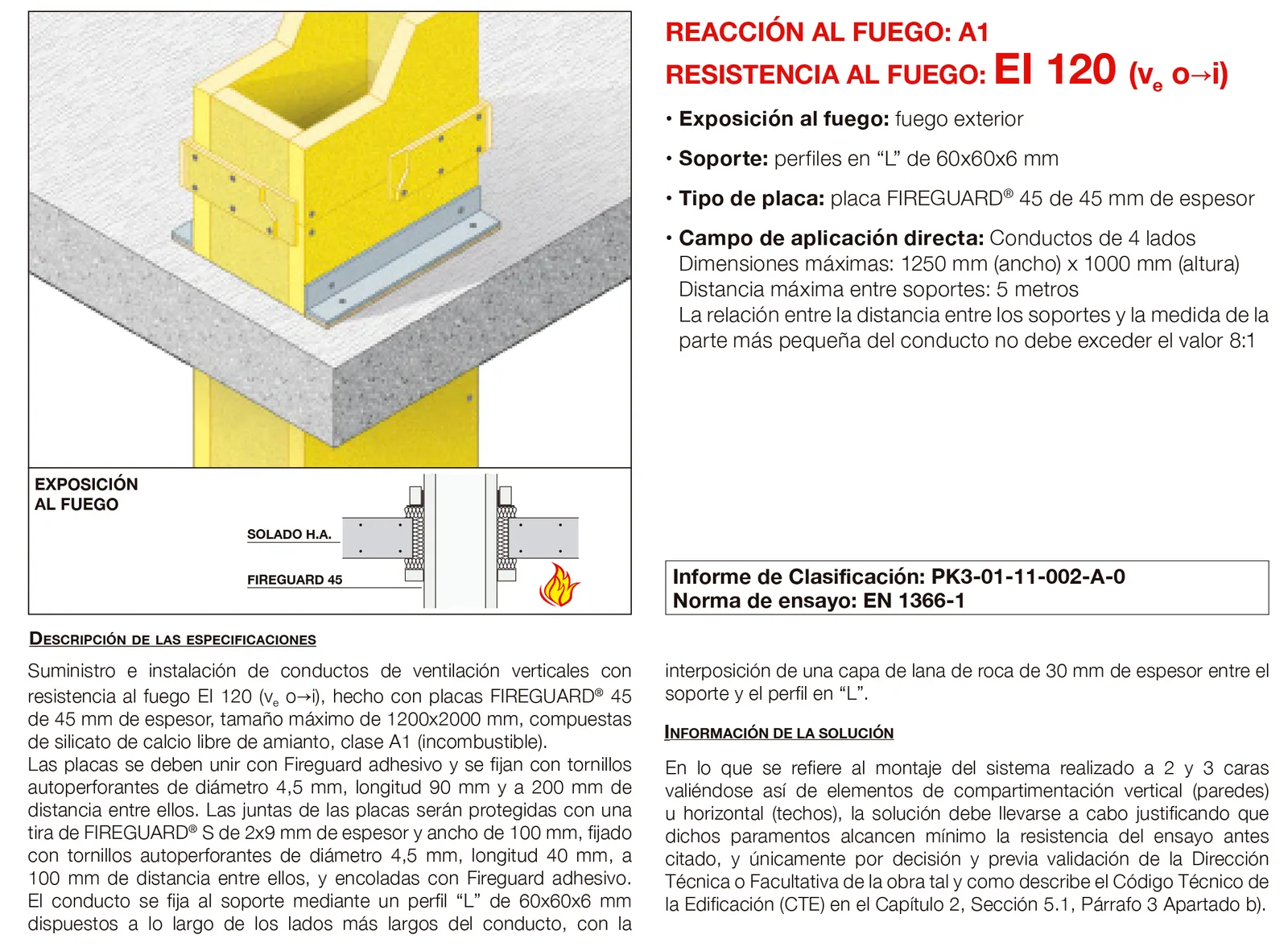

Lámina del sistema 6.04: Conducto de ventilación vertical, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos de ventilación verticales con resistencia al fuego EI 120 (ve o→i), con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe PK3-01-11-002-A-0. Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. El conducto se fija al soporte con perfiles en L de 60 × 60 × 6 mm a lo largo de los lados más largos, con una capa de lana de roca de 30 mm entre el soporte y el perfil. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

6.05

Conducto de ventilación vertical, fuego interior, EI 180

Soporte: VerticalResistencia: EI 180 (ve i→o)

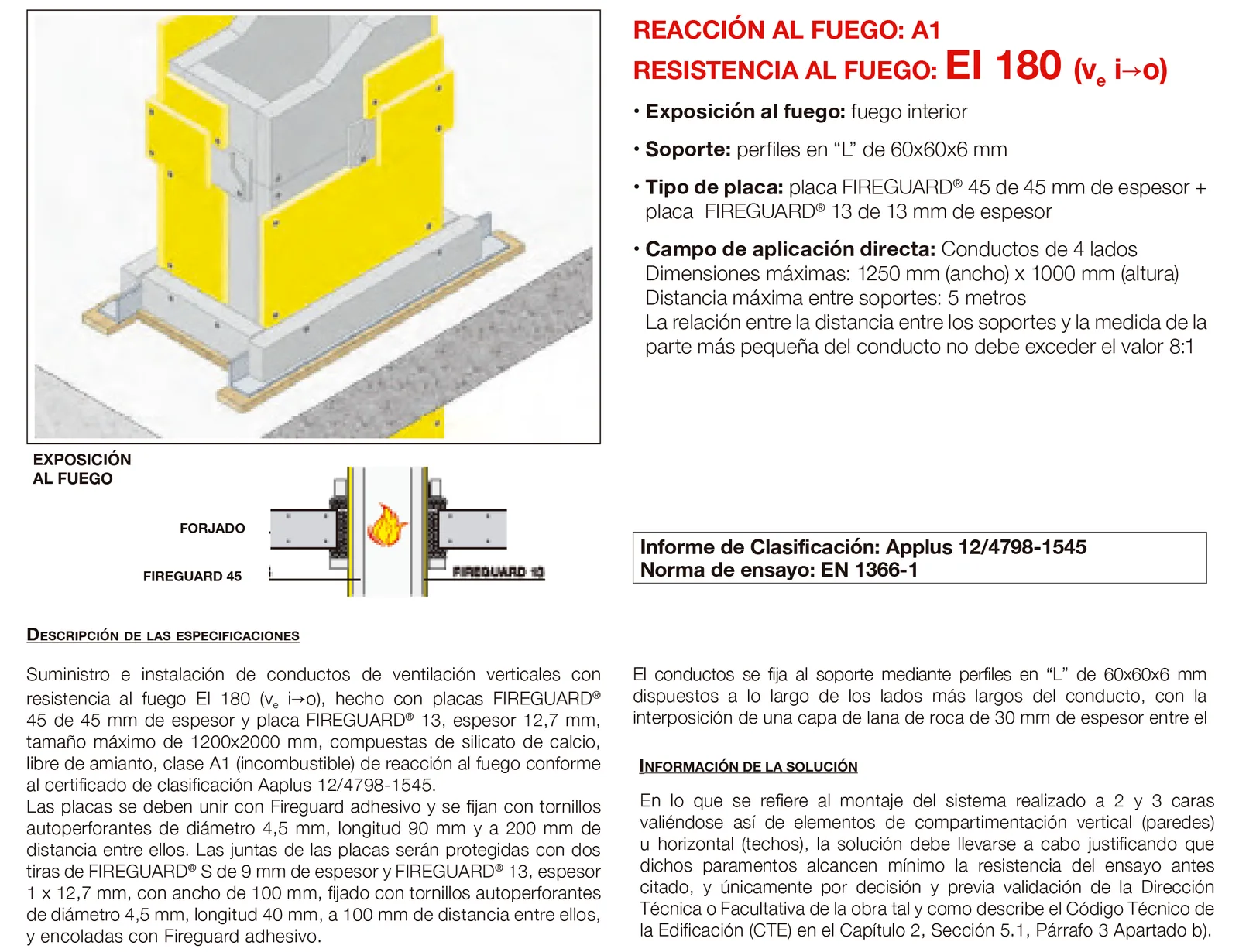

Lámina del sistema 6.05: Conducto de ventilación vertical, fuego interior, EI 180
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos de ventilación verticales con resistencia al fuego EI 180 (ve i→o), con placas Fireguard 45 de 45 mm y Fireguard 13 de 12,7 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe Applus 12/4798-1545. Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. Las juntas se protegen con dos tiras: Fireguard S de 9 mm y Fireguard 13 de 12,7 mm, de 100 mm de ancho. El conducto se fija al soporte con perfiles en L de 60 × 60 × 6 mm a lo largo de los lados más largos, con lana de roca de 30 mm entre el soporte y el perfil. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

6.06

Conducto de extracción de humos horizontal con placa, EI 120

Soporte: HorizontalResistencia: EI 120 (ho o↔i) 500 multi

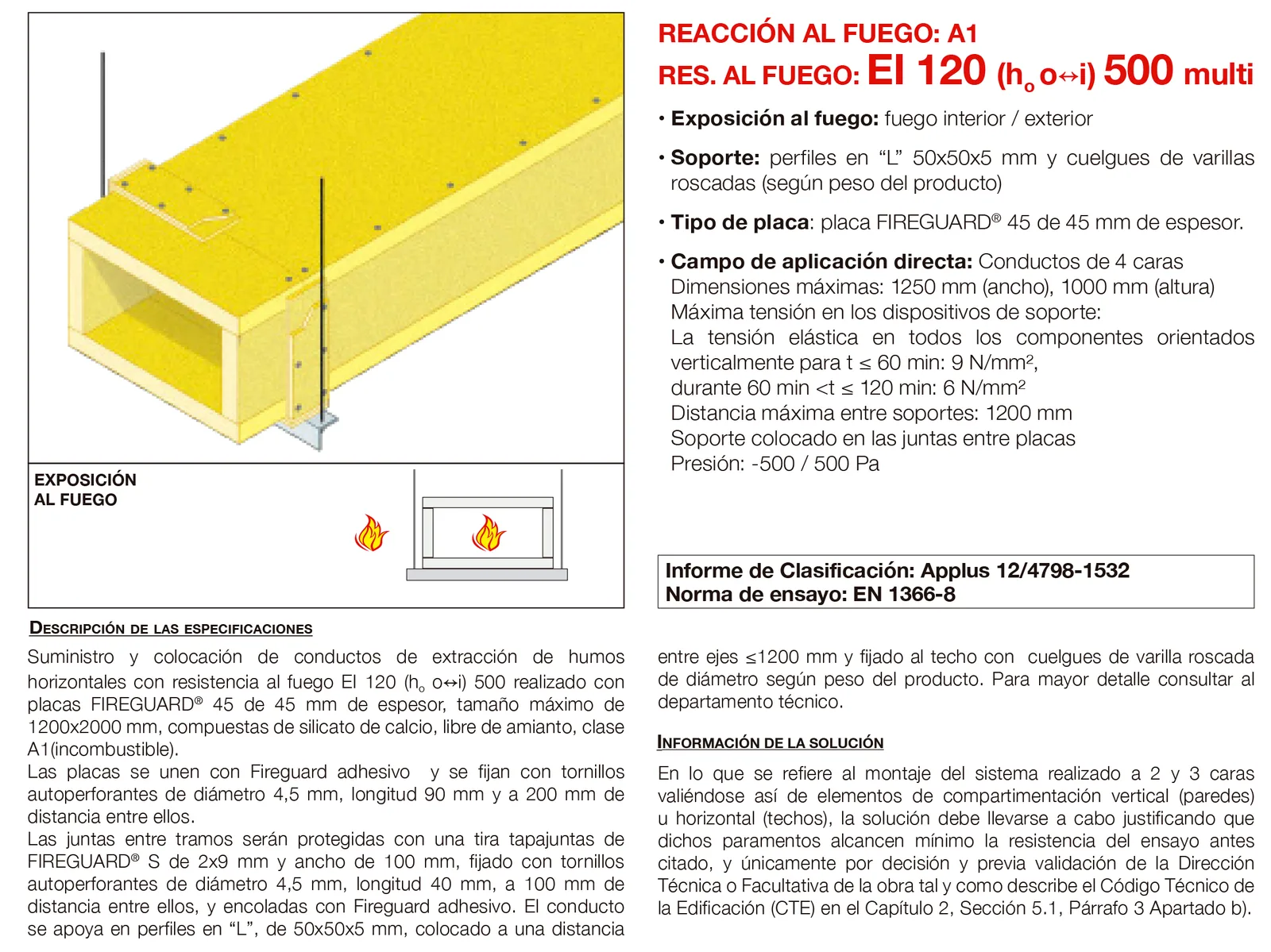

Lámina del sistema 6.06: Conducto de extracción de humos horizontal con placa, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro y colocación de conductos de extracción de humos horizontales con resistencia al fuego EI 120 (ho o↔i) 500, con placas Fireguard 45 de 45 mm (silicato de calcio, sin amianto, clase A1), tamaño máximo de placa 1200 × 2000 mm. Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. El conducto se apoya en perfiles en L de 50 × 50 × 5 mm cada ≤ 1200 mm, colgados del techo con varilla roscada según el peso. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

6.07

Conducto de extracción de humos vertical con placa, EI 120

Soporte: VerticalResistencia: EI 120 (ve o↔i) 500 multi

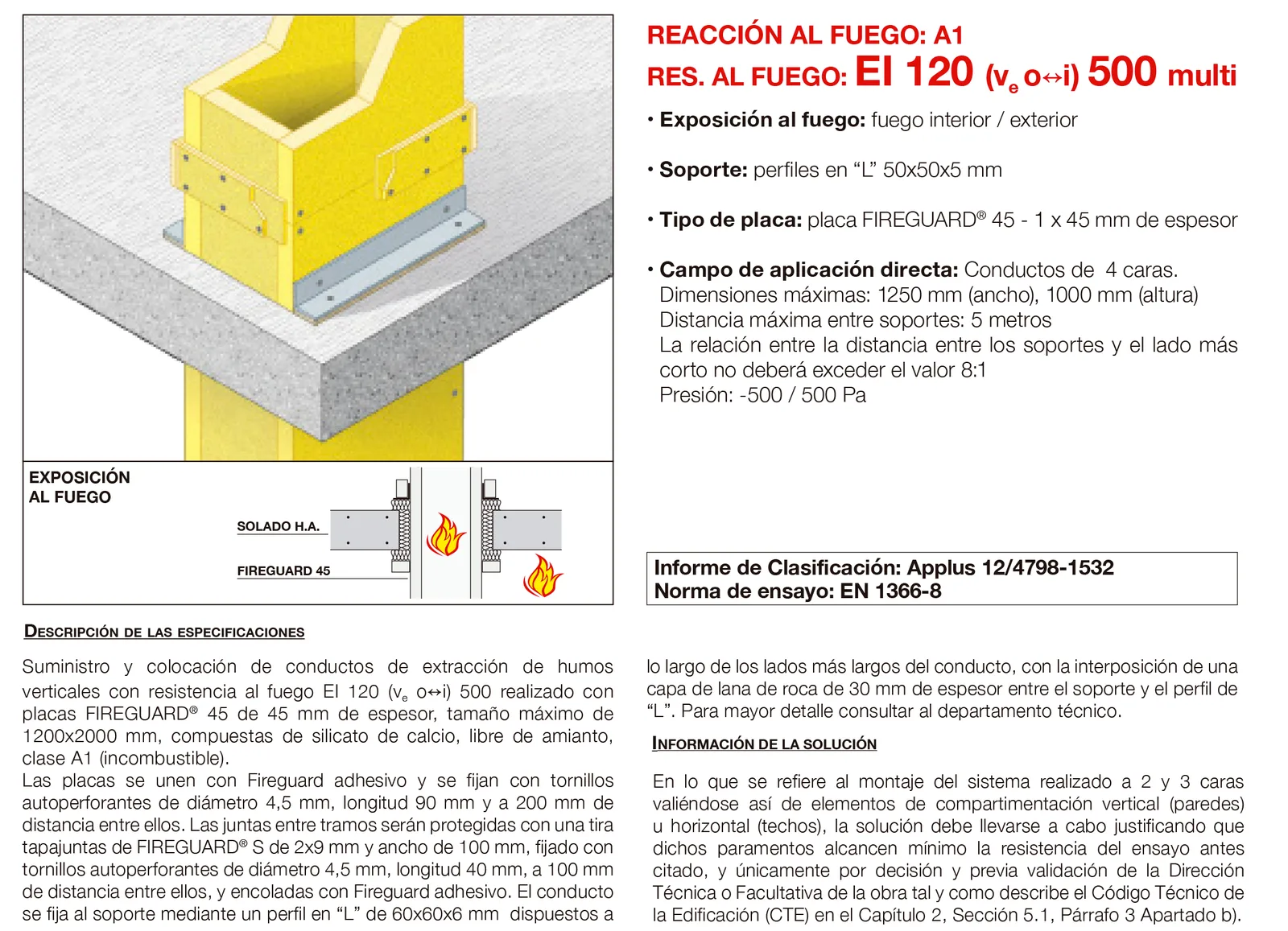

Lámina del sistema 6.07: Conducto de extracción de humos vertical con placa, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro y colocación de conductos de extracción de humos verticales con resistencia al fuego EI 120 (ve o↔i) 500, con placas Fireguard 45 de 45 mm (clase A1). Las placas se unen con Fireguard adhesivo y se fijan con tornillos autoperforantes de 4,5 mm de diámetro y 90 mm de longitud cada 200 mm. Las juntas entre tramos se protegen con una tira tapajuntas de Fireguard S de 2 × 9 mm y 100 mm de ancho, fijada con tornillos de 4,5 × 40 mm cada 100 mm y encolada con Fireguard adhesivo. El conducto se fija al soporte con perfiles en L de 60 × 60 × 6 mm a lo largo de los lados más largos, con una capa de lana de roca de 30 mm entre el soporte y el perfil. Montaje a 2 o 3 caras usando paredes o techos como parte del conducto: hay que justificar que esos elementos alcanzan al menos la resistencia del ensayo, y solo con la validación de la Dirección Técnica o Facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

7.01

Conducto para instalación de cables, fuego exterior, hasta 500 × 500 mm, EI 120

Soporte: HorizontalResistencia: EI 120 (ho o→i)

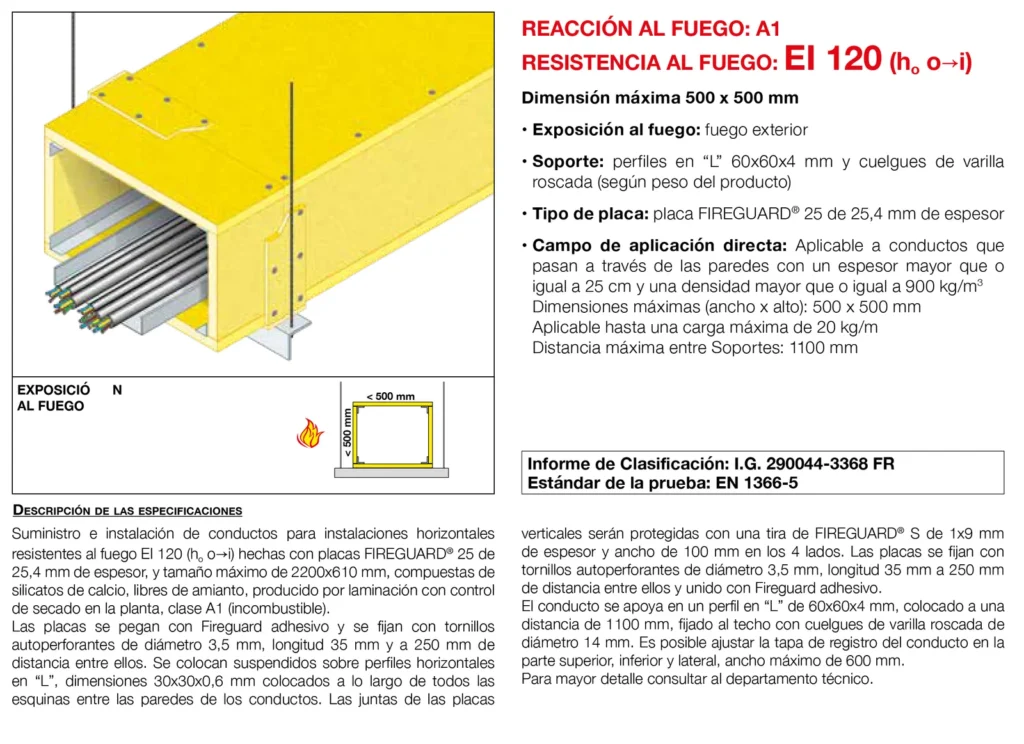

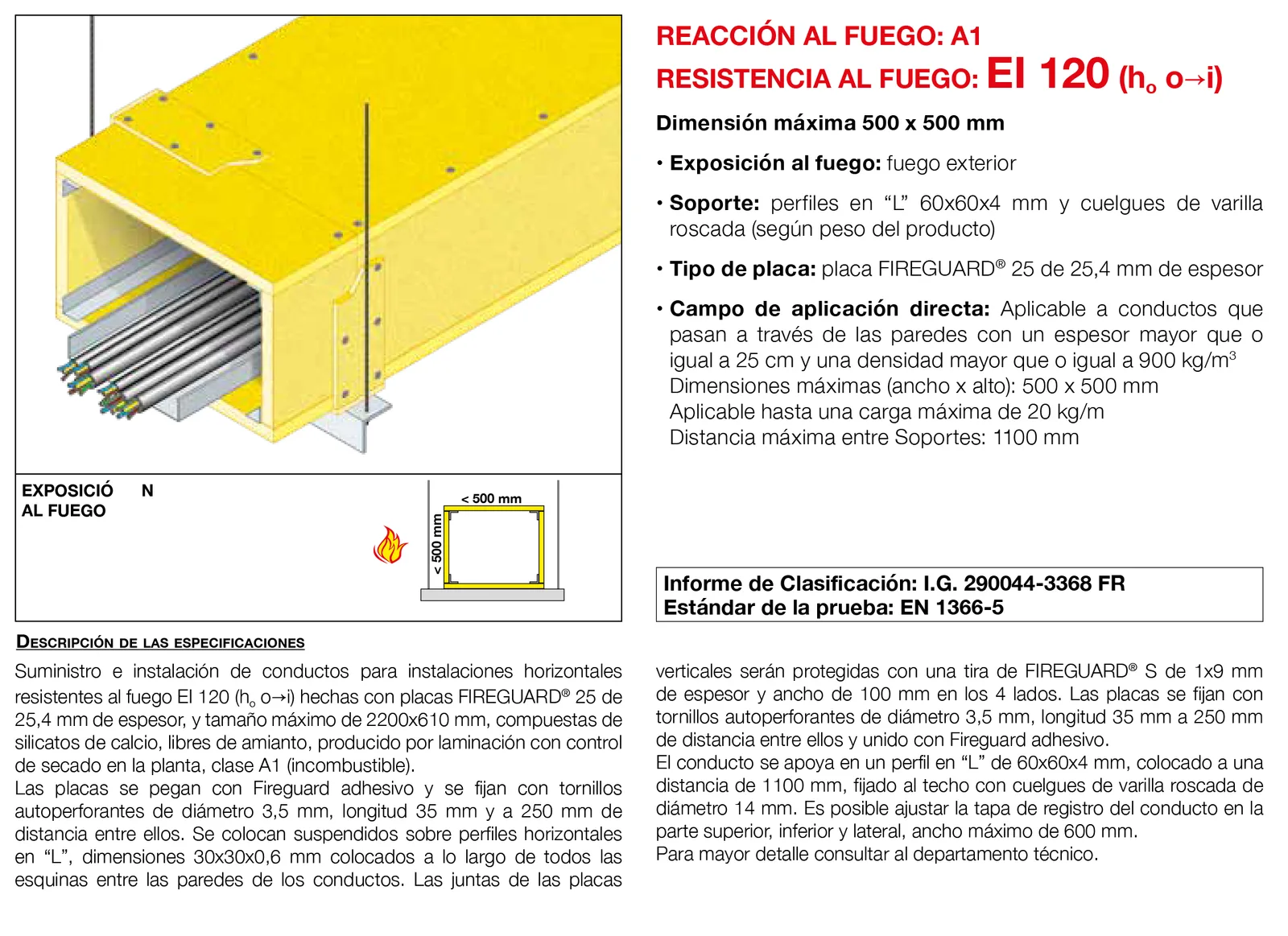

Lámina del sistema 7.01: Conducto para instalación de cables, fuego exterior, hasta 500 × 500 mm, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos para instalaciones horizontales resistentes al fuego EI 120 (ho o→i). Placas Fireguard 25 de 25,4 mm (silicato de calcio, sin amianto, laminadas con control de secado, clase A1), tamaño máximo de placa 2200 × 610 mm. Se pegan con Fireguard adhesivo y se fijan con tornillos autoperforantes de 3,5 × 35 mm cada 250 mm. Las juntas de las placas verticales se protegen con una tira de Fireguard S de 1 × 9 mm y 100 mm de ancho en los 4 lados, atornillada y encolada. El conducto se apoya en un perfil en L de 60 × 60 × 4 mm cada 1100 mm, colgado del techo con varilla roscada de 14 mm. Se puede acoplar una tapa de registro arriba, abajo o en un lateral, de hasta 600 mm de ancho. Las placas se colocan suspendidas sobre perfiles horizontales en L de 30 × 30 × 0,6 mm a lo largo de todas las esquinas.

7.02

Conducto para instalación de cables, fuego exterior, hasta 1250 × 1000 mm, EI 120

Soporte: HorizontalResistencia: EI 120 (ho o→i)

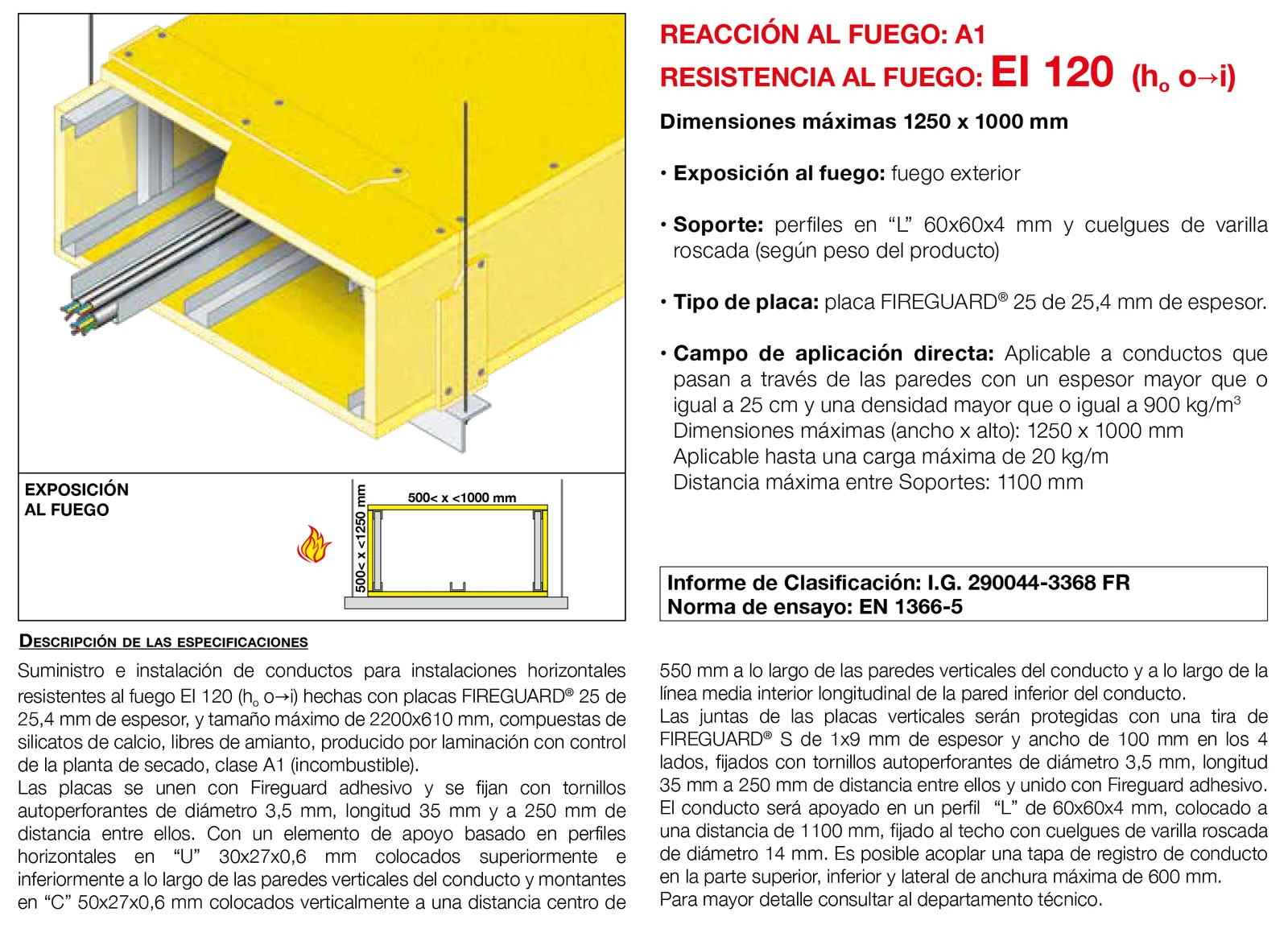

Lámina del sistema 7.02: Conducto para instalación de cables, fuego exterior, hasta 1250 × 1000 mm, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de conductos para instalaciones horizontales resistentes al fuego EI 120 (ho o→i). Placas Fireguard 25 de 25,4 mm (silicato de calcio, sin amianto, laminadas con control de secado, clase A1), tamaño máximo de placa 2200 × 610 mm. Se pegan con Fireguard adhesivo y se fijan con tornillos autoperforantes de 3,5 × 35 mm cada 250 mm. Las juntas de las placas verticales se protegen con una tira de Fireguard S de 1 × 9 mm y 100 mm de ancho en los 4 lados, atornillada y encolada. El conducto se apoya en un perfil en L de 60 × 60 × 4 mm cada 1100 mm, colgado del techo con varilla roscada de 14 mm. Se puede acoplar una tapa de registro arriba, abajo o en un lateral, de hasta 600 mm de ancho. Lleva un apoyo de perfiles horizontales en U de 30 × 27 × 0,6 mm arriba y abajo de las paredes verticales y montantes en C de 50 × 27 × 0,6 mm cada 550 mm a lo largo de las paredes verticales y de la línea media de la pared inferior.

7.03

Protección de tuberías con doble placa, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (a←b)

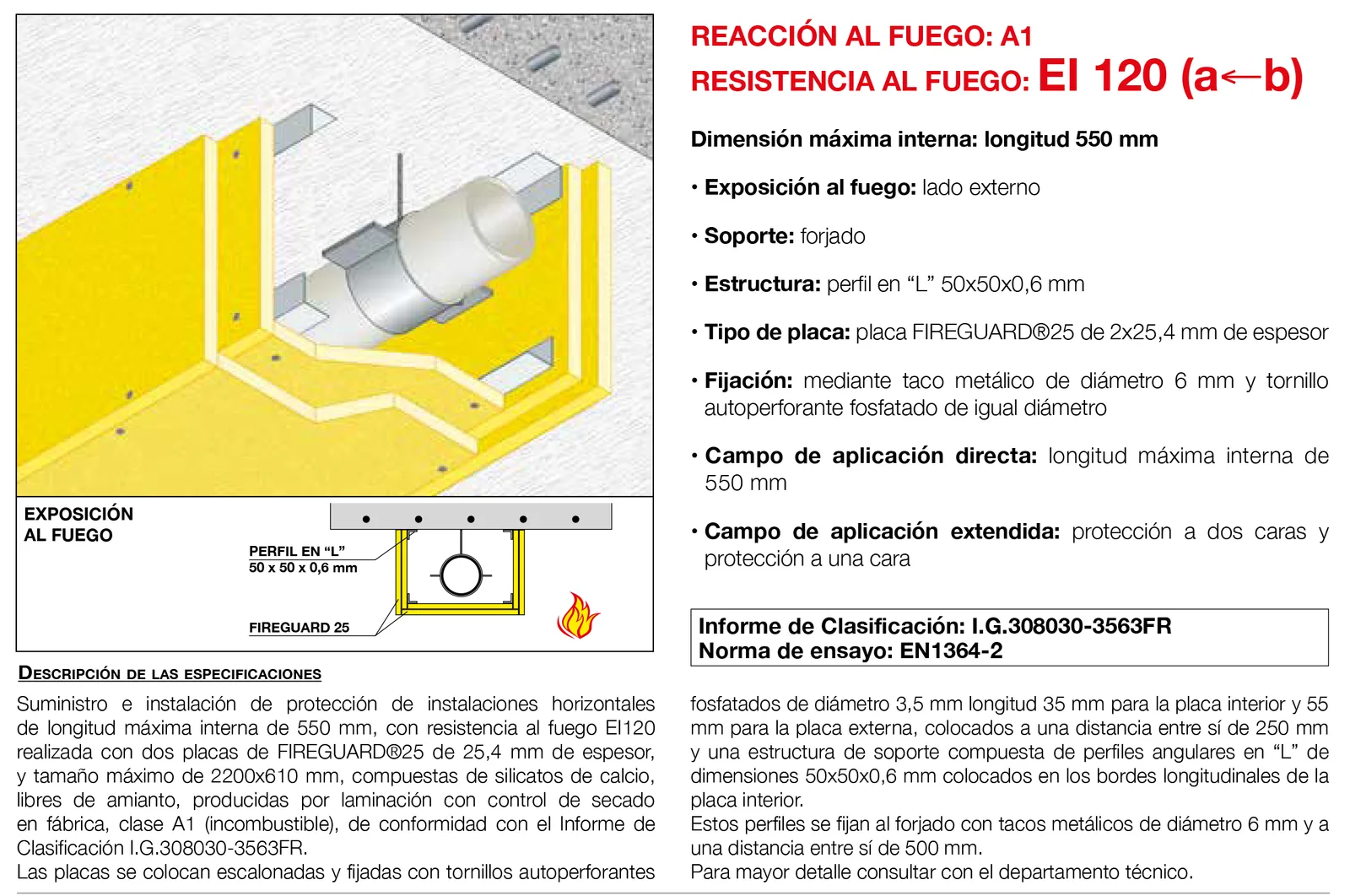

Lámina del sistema 7.03: Protección de tuberías con doble placa, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de instalaciones horizontales de longitud máxima interna de 550 mm, con resistencia al fuego EI 120, con dos placas Fireguard 25 de 25,4 mm (tamaño máximo 2200 × 610 mm, silicato de calcio sin amianto, clase A1), conforme al informe I.G. 308030-3563 FR. Las placas se colocan escalonadas y fijadas con tornillos autoperforantes fosfatados de 3,5 mm (35 mm la interior y 55 mm la exterior) cada 250 mm, sobre perfiles en L de 50 × 50 × 0,6 mm en los bordes longitudinales de la placa interior, fijados al forjado con tacos metálicos de 6 mm cada 500 mm.

7.04

Protección de conducto de chapa con doble placa, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (a←b)

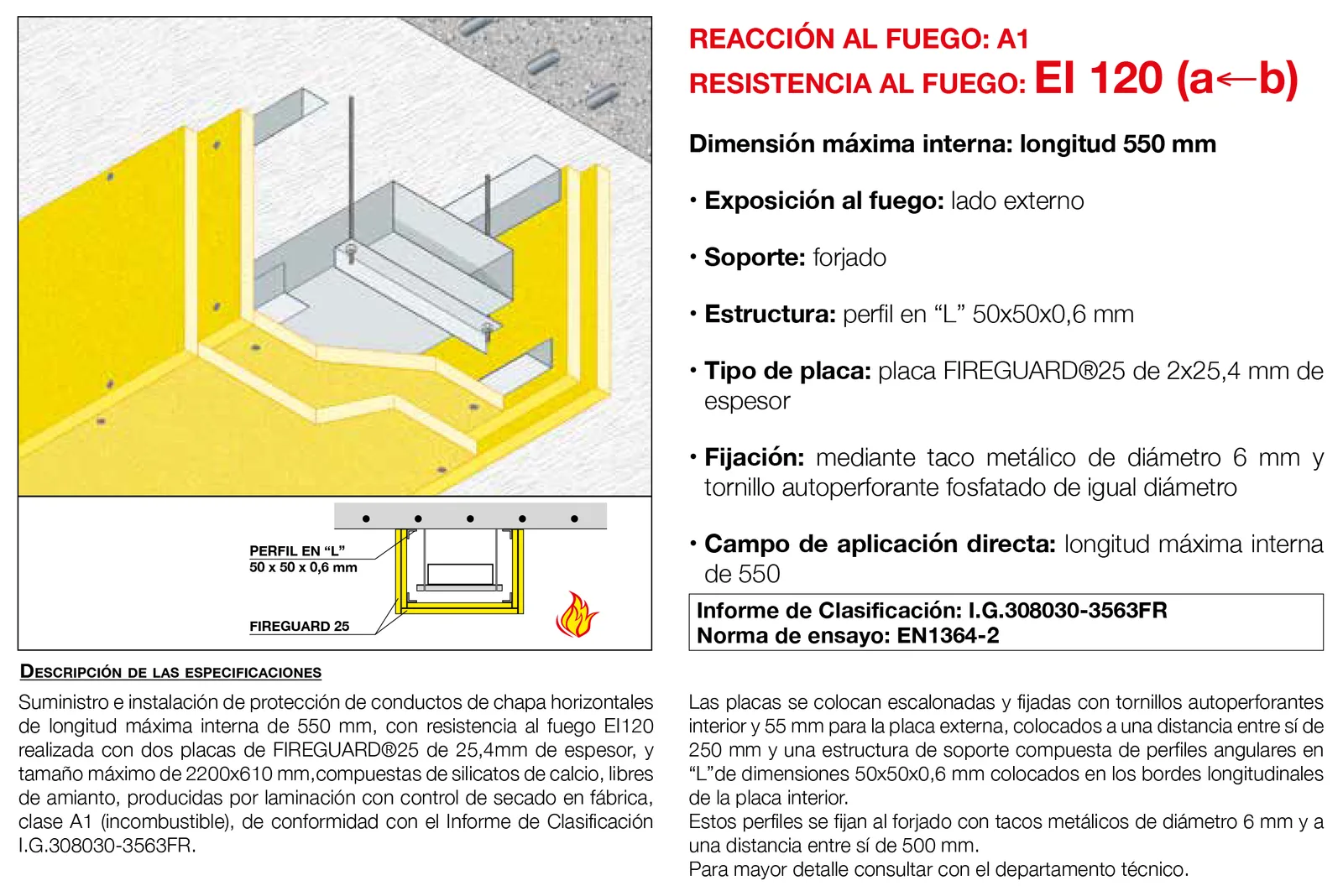

Lámina del sistema 7.04: Protección de conducto de chapa con doble placa, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de conductos de chapa horizontales de longitud máxima interna de 550 mm, con resistencia al fuego EI 120, con dos placas Fireguard 25 de 25,4 mm (tamaño máximo 2200 × 610 mm, silicato de calcio sin amianto, clase A1), conforme al informe I.G. 308030-3563 FR. Las placas se colocan escalonadas y fijadas con tornillos autoperforantes fosfatados de 3,5 mm (35 mm la interior y 55 mm la exterior) cada 250 mm, sobre perfiles en L de 50 × 50 × 0,6 mm en los bordes longitudinales de la placa interior, fijados al forjado con tacos metálicos de 6 mm cada 500 mm.

7.05

Protección de cables eléctricos con doble placa, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (a←b)

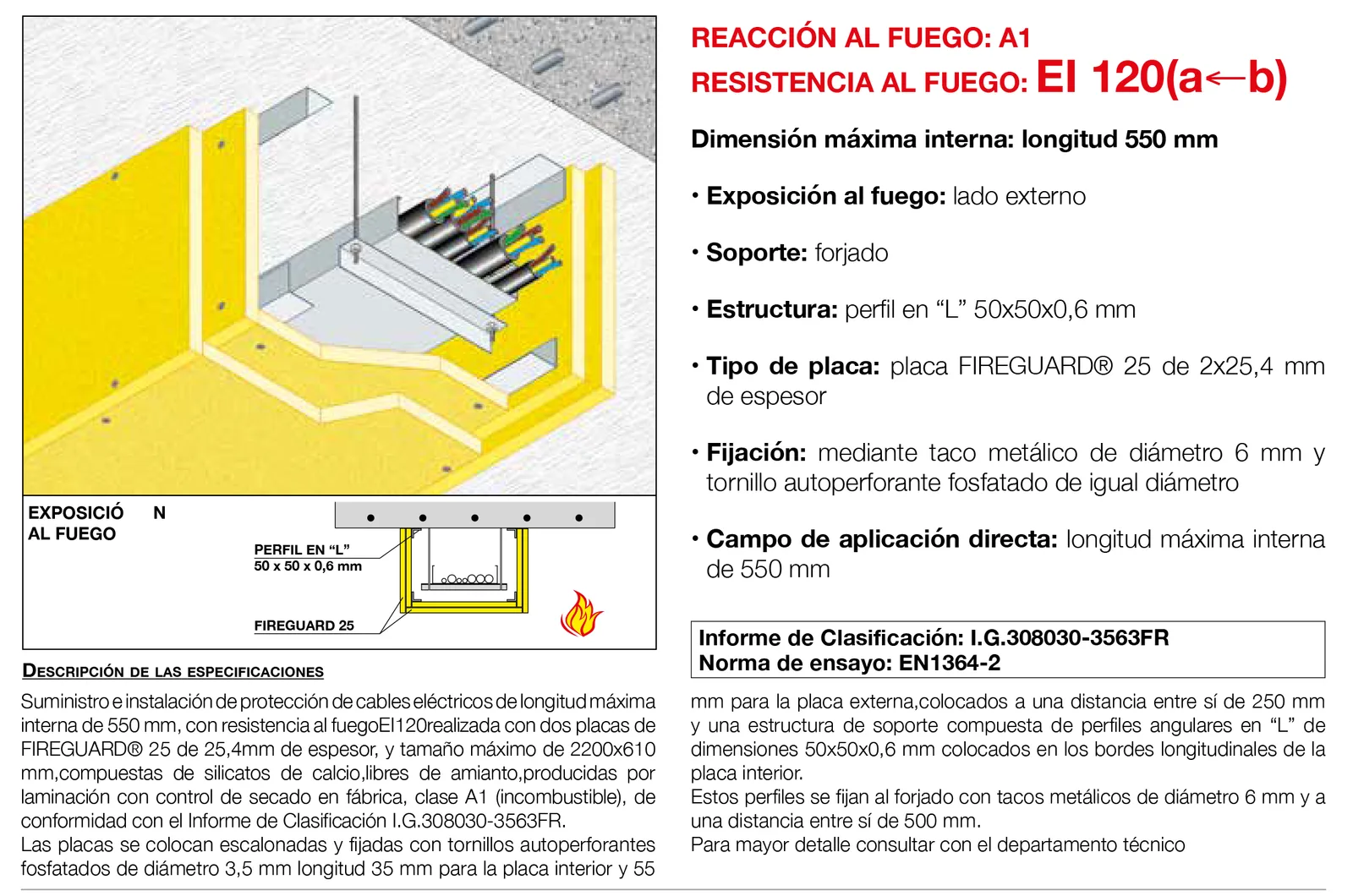

Lámina del sistema 7.05: Protección de cables eléctricos con doble placa, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de cables eléctricos de longitud máxima interna de 550 mm, con resistencia al fuego EI 120, con dos placas Fireguard 25 de 25,4 mm (tamaño máximo 2200 × 610 mm, silicato de calcio sin amianto, clase A1), conforme al informe I.G. 308030-3563 FR. Las placas se colocan escalonadas y fijadas con tornillos autoperforantes fosfatados de 3,5 mm (35 mm la interior y 55 mm la exterior) cada 250 mm, sobre perfiles en L de 50 × 50 × 0,6 mm en los bordes longitudinales de la placa interior, fijados al forjado con tacos metálicos de 6 mm cada 500 mm.

7.06

Protección de tuberías con una placa Fireguard 45, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (a←b)

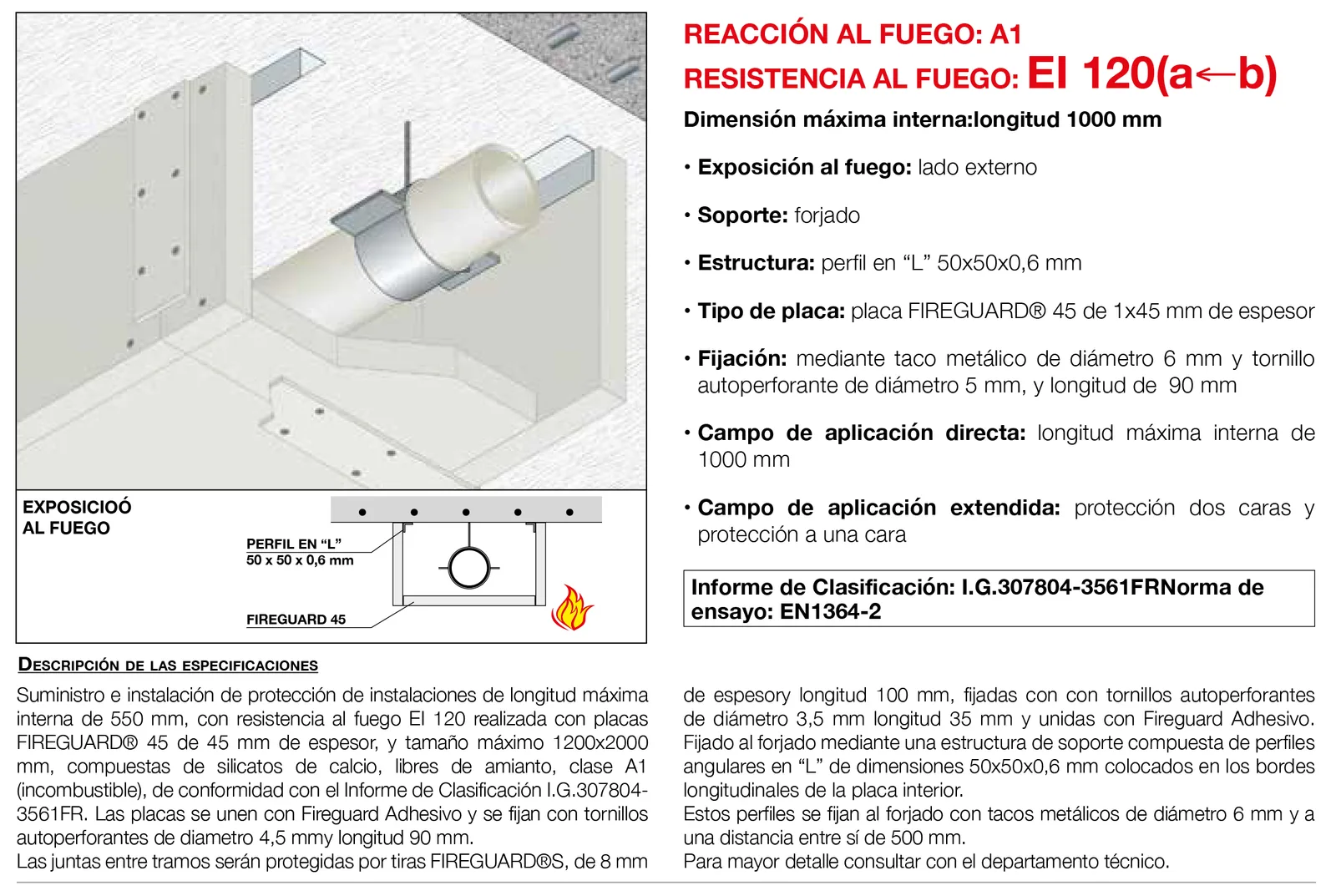

Lámina del sistema 7.06: Protección de tuberías con una placa Fireguard 45, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de instalaciones con resistencia al fuego EI 120, con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe I.G. 307804-3561 FR. Las placas se unen con Fireguard adhesivo y tornillos autoperforantes de 4,5 × 90 mm; las juntas entre tramos se protegen con tiras de Fireguard S de 8 mm y 100 mm de longitud, atornilladas (3,5 × 35 mm) y encoladas. Se fija al forjado con perfiles en L de 50 × 50 × 0,6 mm en los bordes longitudinales y tacos metálicos de 6 mm cada 500 mm.

7.07

Protección de conducto de chapa con una placa Fireguard 45, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (a←b)

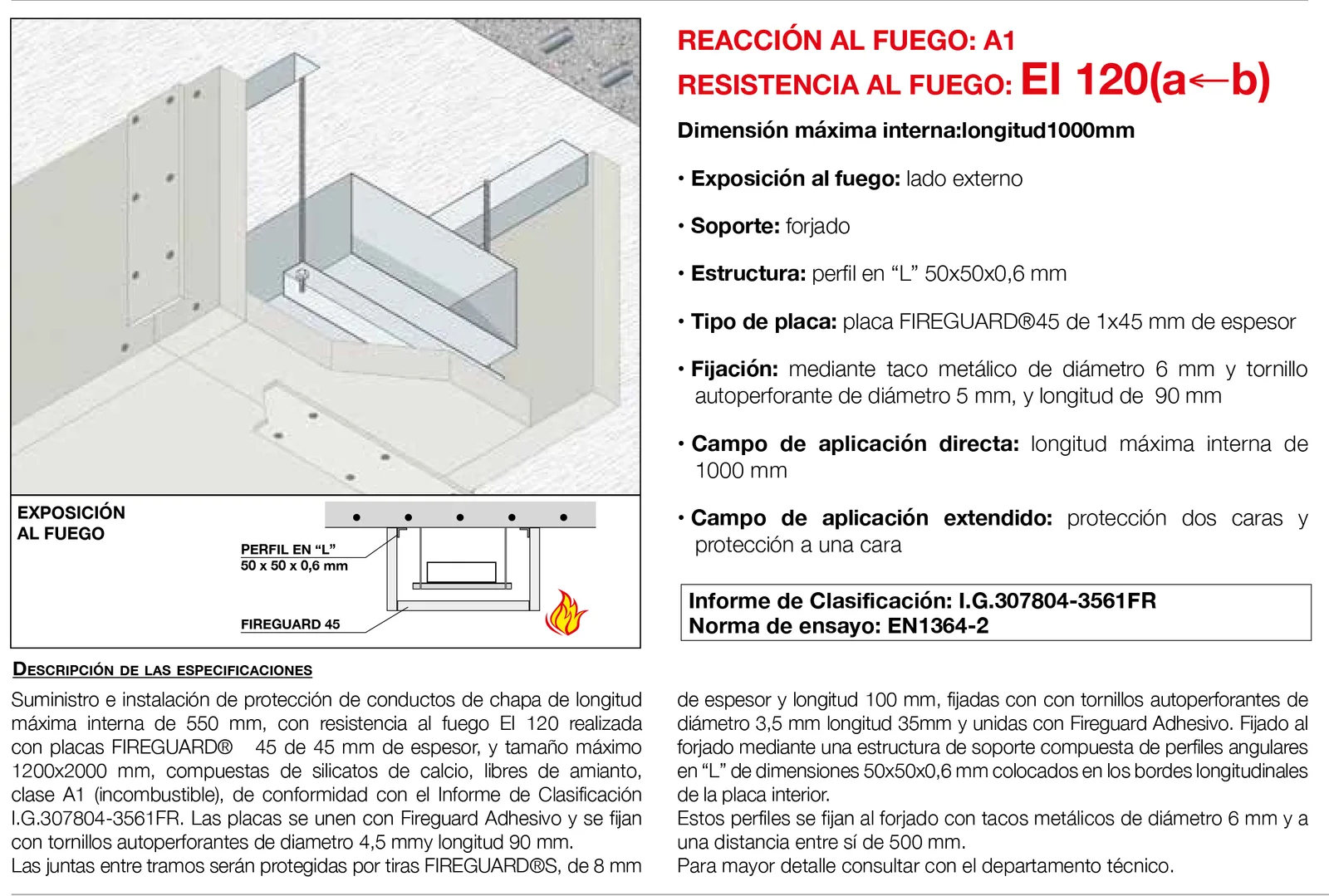

Lámina del sistema 7.07: Protección de conducto de chapa con una placa Fireguard 45, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de instalaciones con resistencia al fuego EI 120, con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe I.G. 307804-3561 FR. Las placas se unen con Fireguard adhesivo y tornillos autoperforantes de 4,5 × 90 mm; las juntas entre tramos se protegen con tiras de Fireguard S de 8 mm y 100 mm de longitud, atornilladas (3,5 × 35 mm) y encoladas. Se fija al forjado con perfiles en L de 50 × 50 × 0,6 mm en los bordes longitudinales y tacos metálicos de 6 mm cada 500 mm.

7.08

Protección de cables eléctricos con una placa Fireguard 45, fuego exterior, EI 120

Soporte: HorizontalResistencia: EI 120 (a←b)

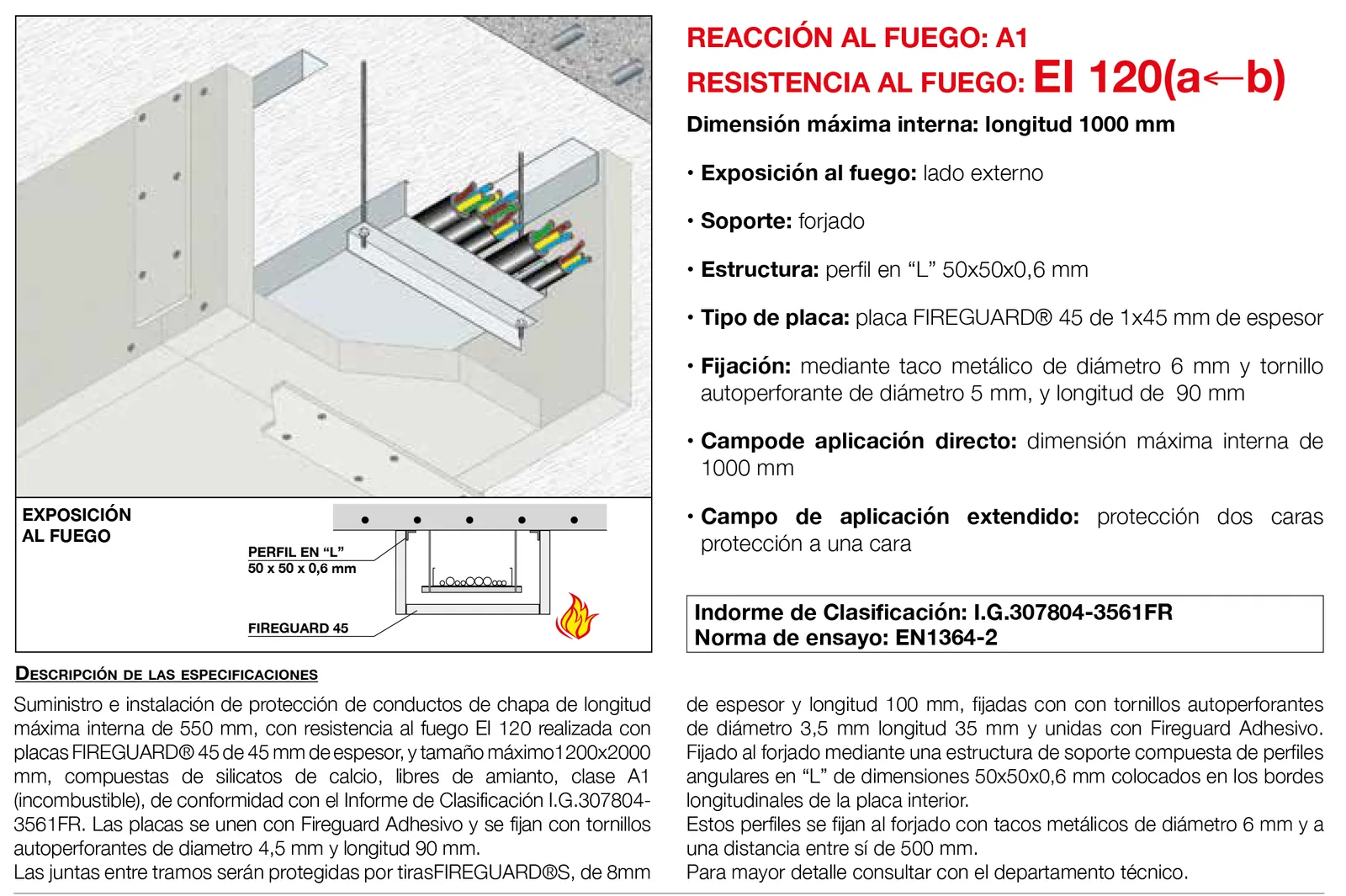

Lámina del sistema 7.08: Protección de cables eléctricos con una placa Fireguard 45, fuego exterior, EI 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de instalaciones con resistencia al fuego EI 120, con placas Fireguard 45 de 45 mm (tamaño máximo 1200 × 2000 mm, silicato de calcio sin amianto, clase A1), conforme al informe I.G. 307804-3561 FR. Las placas se unen con Fireguard adhesivo y tornillos autoperforantes de 4,5 × 90 mm; las juntas entre tramos se protegen con tiras de Fireguard S de 8 mm y 100 mm de longitud, atornilladas (3,5 × 35 mm) y encoladas. Se fija al forjado con perfiles en L de 50 × 50 × 0,6 mm en los bordes longitudinales y tacos metálicos de 6 mm cada 500 mm.
