Solución 4 de 8

Sellado de pasos de instalaciones

Cuando una tubería o un cable atraviesa un muro o un forjado sectorizado, el hueco tiene que conservar la misma resistencia que el elemento. Pasos de tuberías combustibles (PVC, PE, PP) e incombustibles, mazos y bandejas de cables, luminarias empotradas, cajas eléctricas, rejillas y trampillas.

Sistemas ensayados

27 resultados

8.01

Pasos de tuberías combustibles con collarín C

Soporte: MuroResistencia: Hasta 4 h
Producto
Collarín C

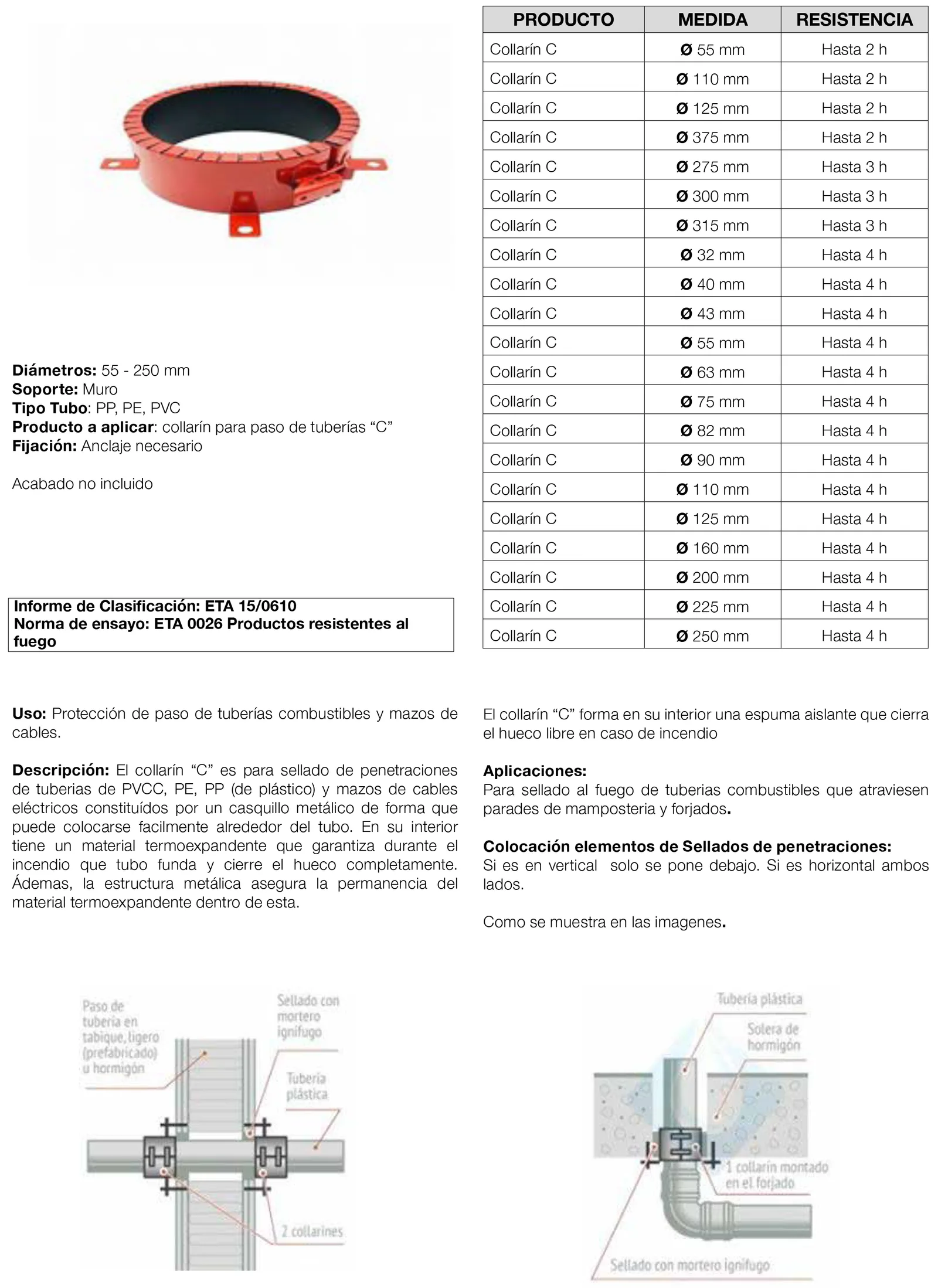

Lámina del sistema 8.01: Pasos de tuberías combustibles con collarín C
Abrir la lámina a tamaño completo
Descripción para el pliego

El collarín C forma en su interior una espuma aislante que cierra el hueco libre en caso de incendio. Colocación: si es en vertical, solo se pone debajo; si es horizontal, a ambos lados.

8.02

Pasos de tuberías combustibles con collarín GB-C en muro

Soporte: MuroResistencia: EI 120/240 U/C

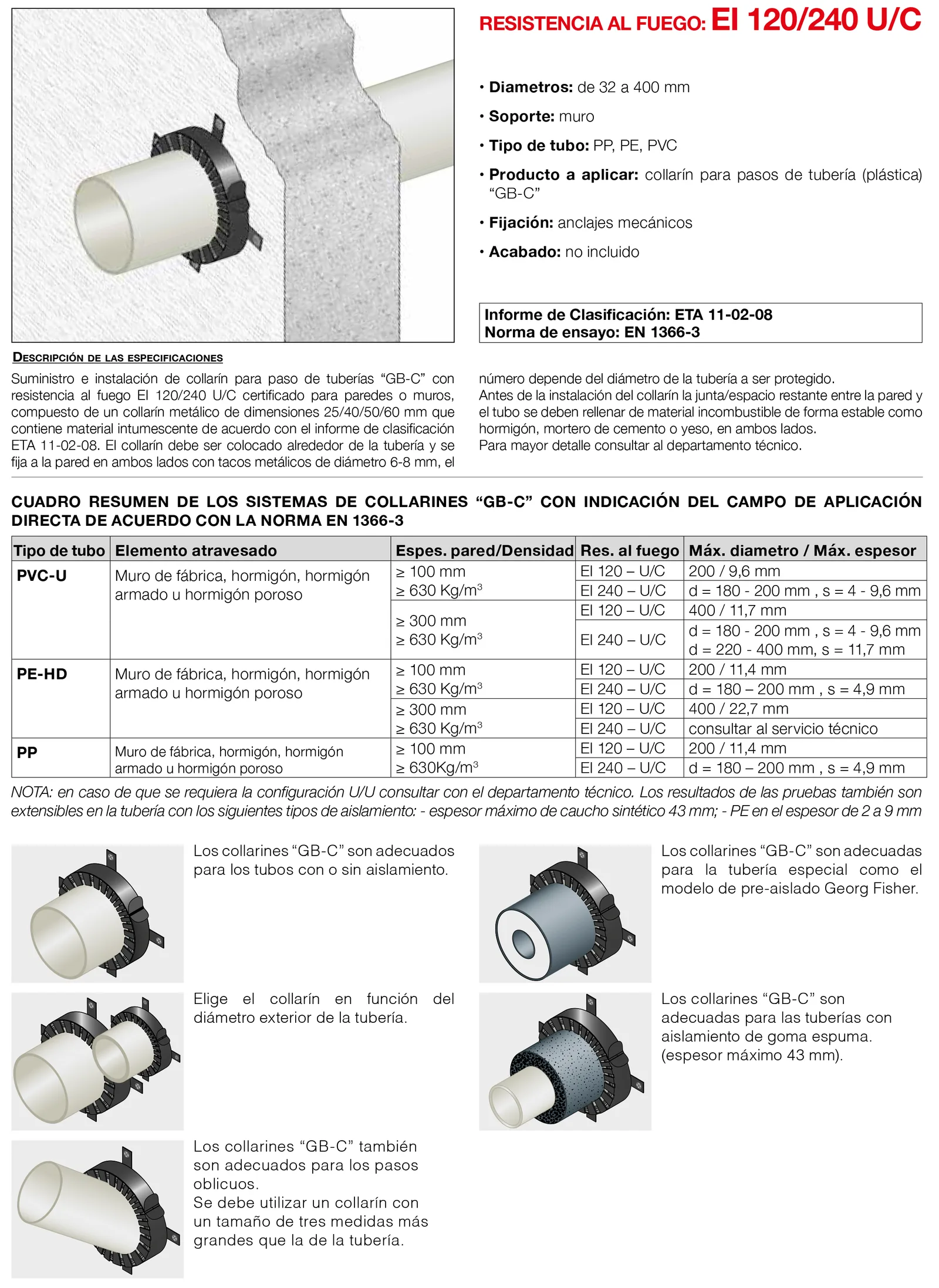

Lámina del sistema 8.02: Pasos de tuberías combustibles con collarín GB-C en muro
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de collarín para paso de tuberías GB-C con resistencia al fuego EI 120/240 U/C certificado para paredes o muros, compuesto de un collarín metálico de dimensiones 25/40/50/60 mm que contiene material intumescente de acuerdo con el informe de clasificación ETA 11-02-08. El collarín debe ser colocado alrededor de la tubería y se fija a la pared en ambos lados con tacos metálicos de diámetro 6-8 mm; el número depende del diámetro de la tubería a proteger. Antes de la instalación, la junta entre la pared y el tubo se debe rellenar de material incombustible estable (hormigón, mortero de cemento o yeso) en ambos lados. Nota: para la configuración U/U, consultar con el departamento técnico. Los resultados también son extensibles a tuberías con aislamiento de caucho sintético de hasta 43 mm o de PE de 2 a 9 mm. Para pasos oblicuos, usar un collarín tres medidas más grande que la tubería.

8.03

Pasos de tuberías combustibles con collarín GB-C en forjado

Soporte: ForjadoResistencia: EI 120 U/C

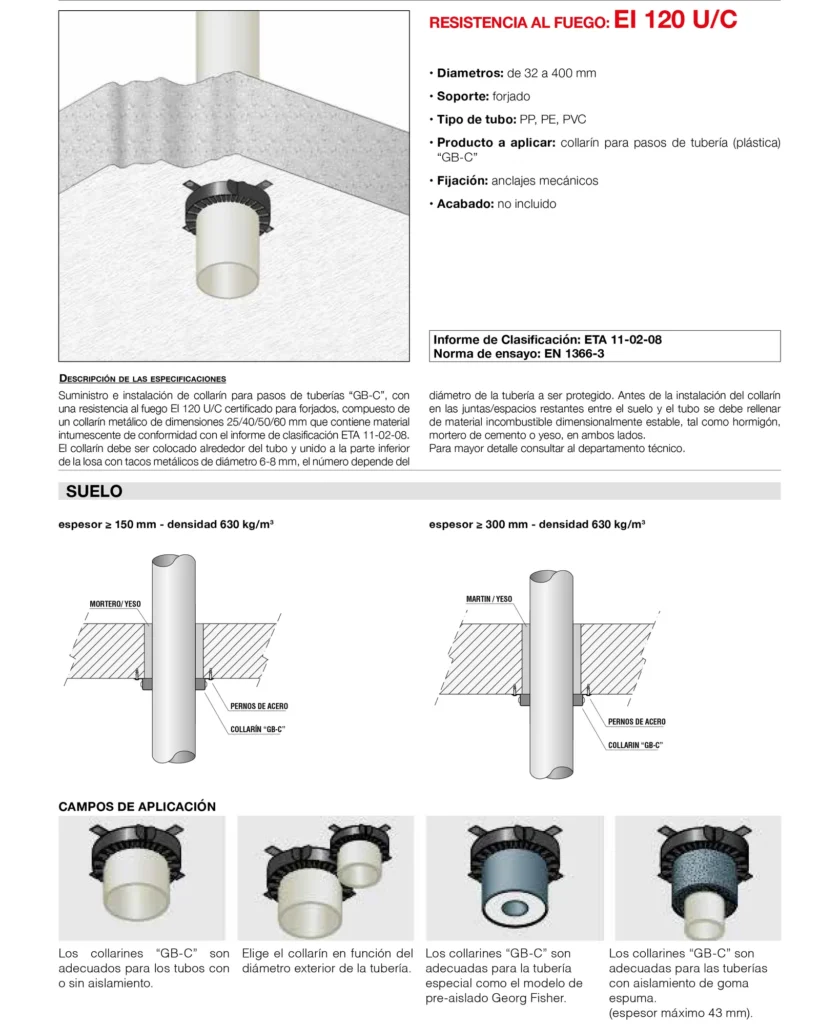

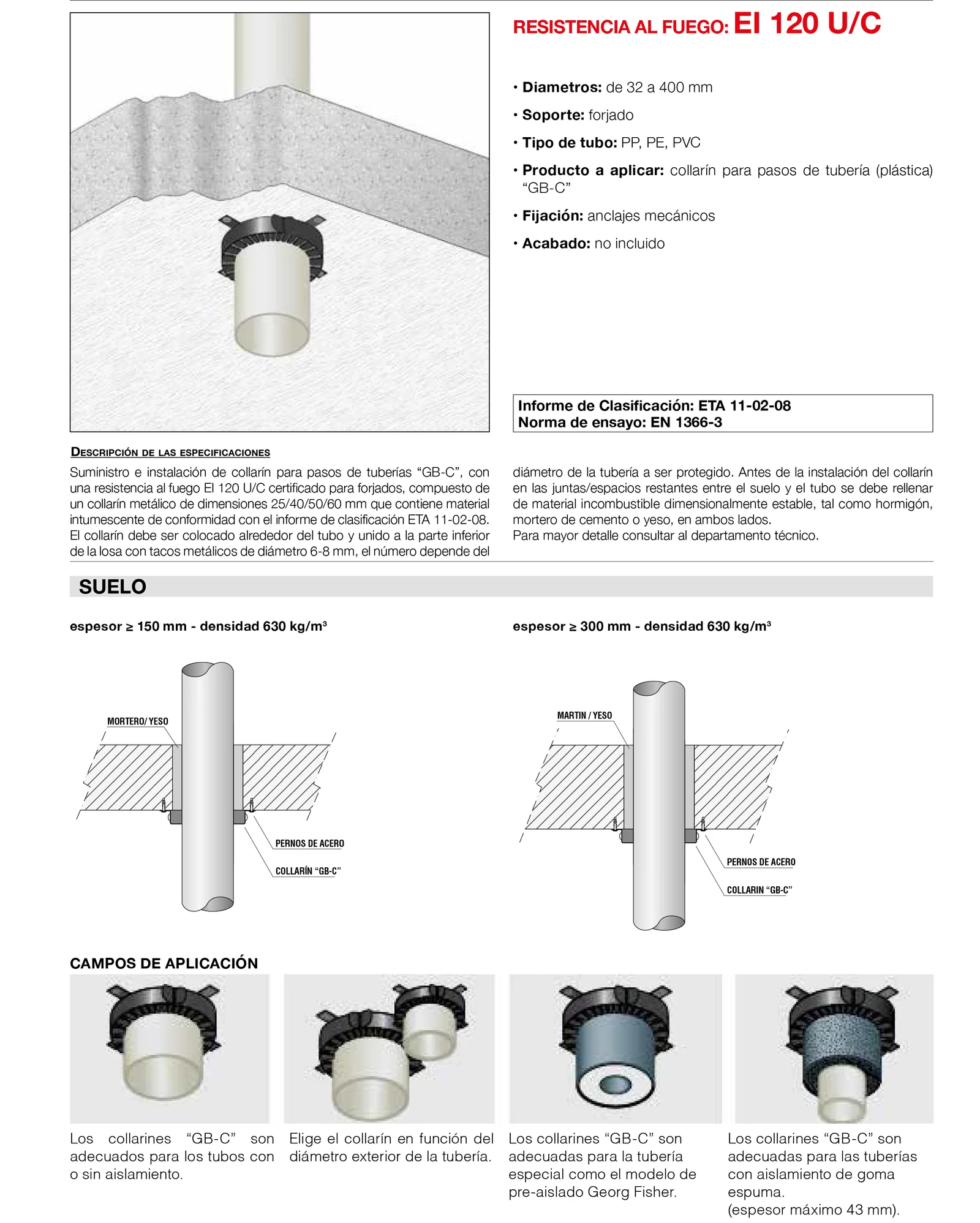

Lámina del sistema 8.03: Pasos de tuberías combustibles con collarín GB-C en forjado
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de collarín para pasos de tuberías GB-C, con una resistencia al fuego EI 120 U/C certificada para forjados, compuesto de un collarín metálico de dimensiones 25/40/50/60 mm que contiene material intumescente de conformidad con el informe de clasificación ETA 11-02-08. El collarín se coloca alrededor del tubo y se fija a la parte inferior de la losa con tacos metálicos de diámetro 6-8 mm; el número depende del diámetro del tubo. Antes de la instalación, las juntas entre el suelo y el tubo se rellenan de material incombustible dimensionalmente estable (hormigón, mortero de cemento o yeso) en ambos lados.

8.04

Paso de tubos combustibles con collarín GB-C en pared de ladrillo o de cartón-yeso

Soporte: MuroResistencia: EI 120/240 U/C

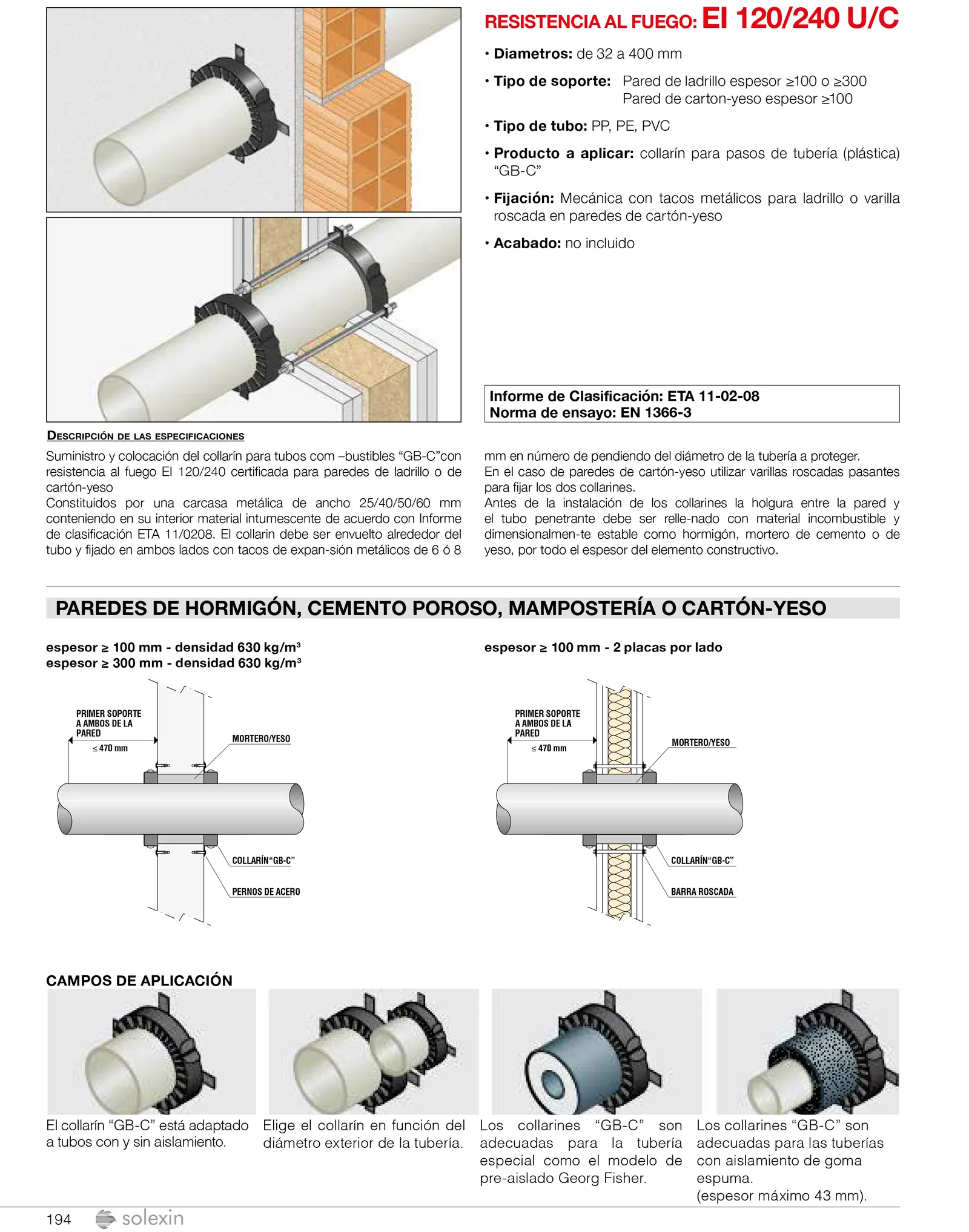

Lámina del sistema 8.04: Paso de tubos combustibles con collarín GB-C en pared de ladrillo o de cartón-yeso
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro y colocación del collarín para tubos combustibles GB-C con resistencia al fuego EI 120/240 certificada para paredes de ladrillo o de cartón-yeso. Carcasa metálica de ancho 25/40/50/60 mm con material intumescente en su interior, de acuerdo con el informe de clasificación ETA 11/0208. El collarín se envuelve alrededor del tubo y se fija en ambos lados con tacos de expansión metálicos de 6 u 8 mm, en número según el diámetro. En paredes de cartón-yeso se usan varillas roscadas pasantes para fijar los dos collarines. Antes de la instalación, la holgura entre la pared y el tubo se rellena con material incombustible y dimensionalmente estable (hormigón, mortero de cemento o yeso) en todo el espesor del elemento.

8.05

Paso de tubos combustibles con collarín universal Global Collar en pared

Soporte: MuroResistencia: EI 90/120 U/C

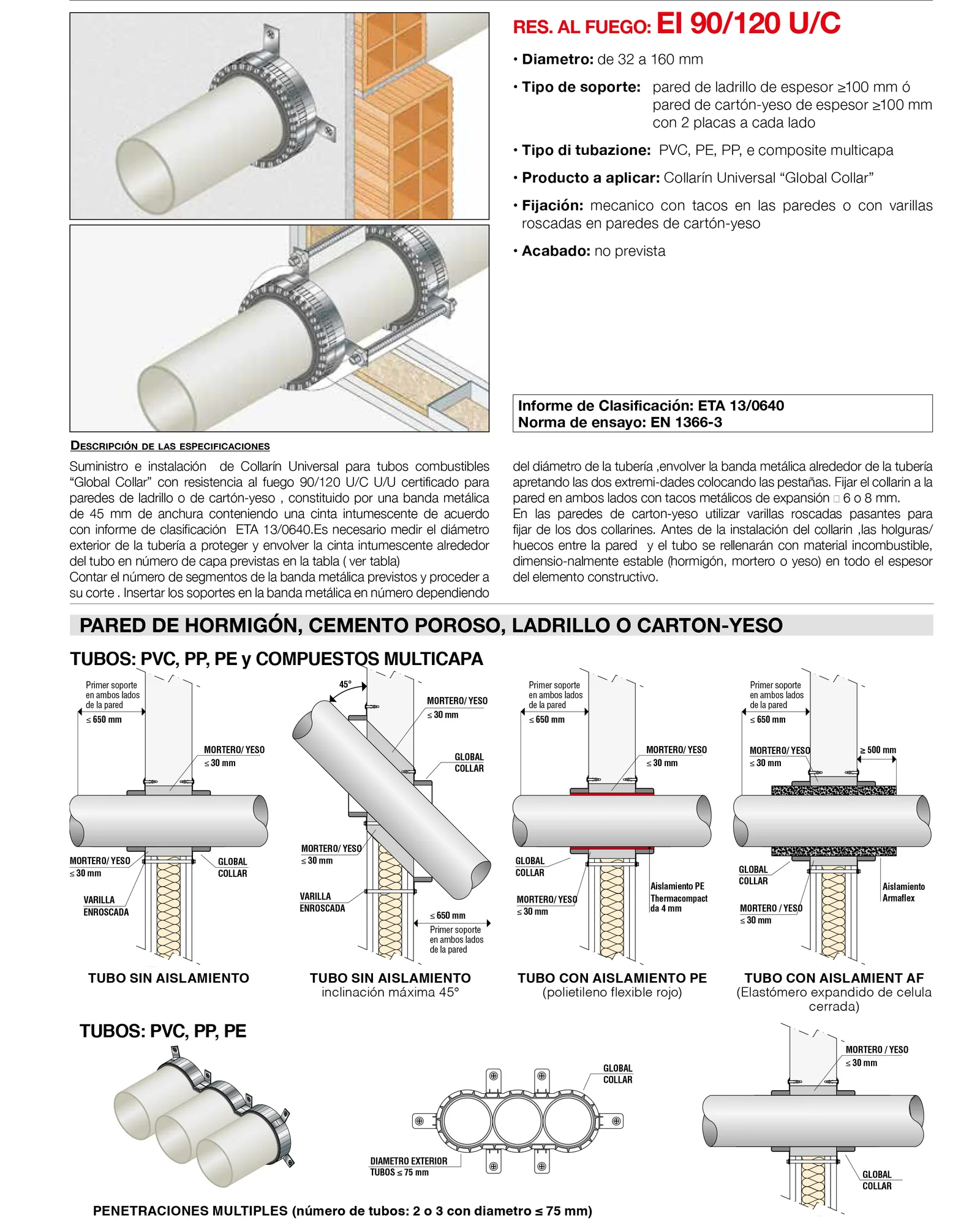

Lámina del sistema 8.05: Paso de tubos combustibles con collarín universal Global Collar en pared
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de collarín universal para tubos combustibles Global Collar con resistencia al fuego 90/120 U/C U/U certificada para paredes de ladrillo o de cartón-yeso, constituido por una banda metálica de 45 mm de anchura con una cinta intumescente, de acuerdo con el informe de clasificación ETA 13/0640. Se mide el diámetro exterior de la tubería, se envuelve la cinta intumescente alrededor del tubo en el número de capas previsto en la tabla, se cortan los segmentos de banda metálica necesarios y se insertan los soportes. El collarín se fija a la pared en ambos lados con tacos metálicos de expansión de 6 u 8 mm; en cartón-yeso, con varillas roscadas pasantes. Antes de instalarlo, las holguras se rellenan con material incombustible (hormigón, mortero o yeso) en todo el espesor.

8.06

Paso de tubos combustibles con collarín universal Global Collar en forjado

Soporte: ForjadoResistencia: EI 120/240 U/C

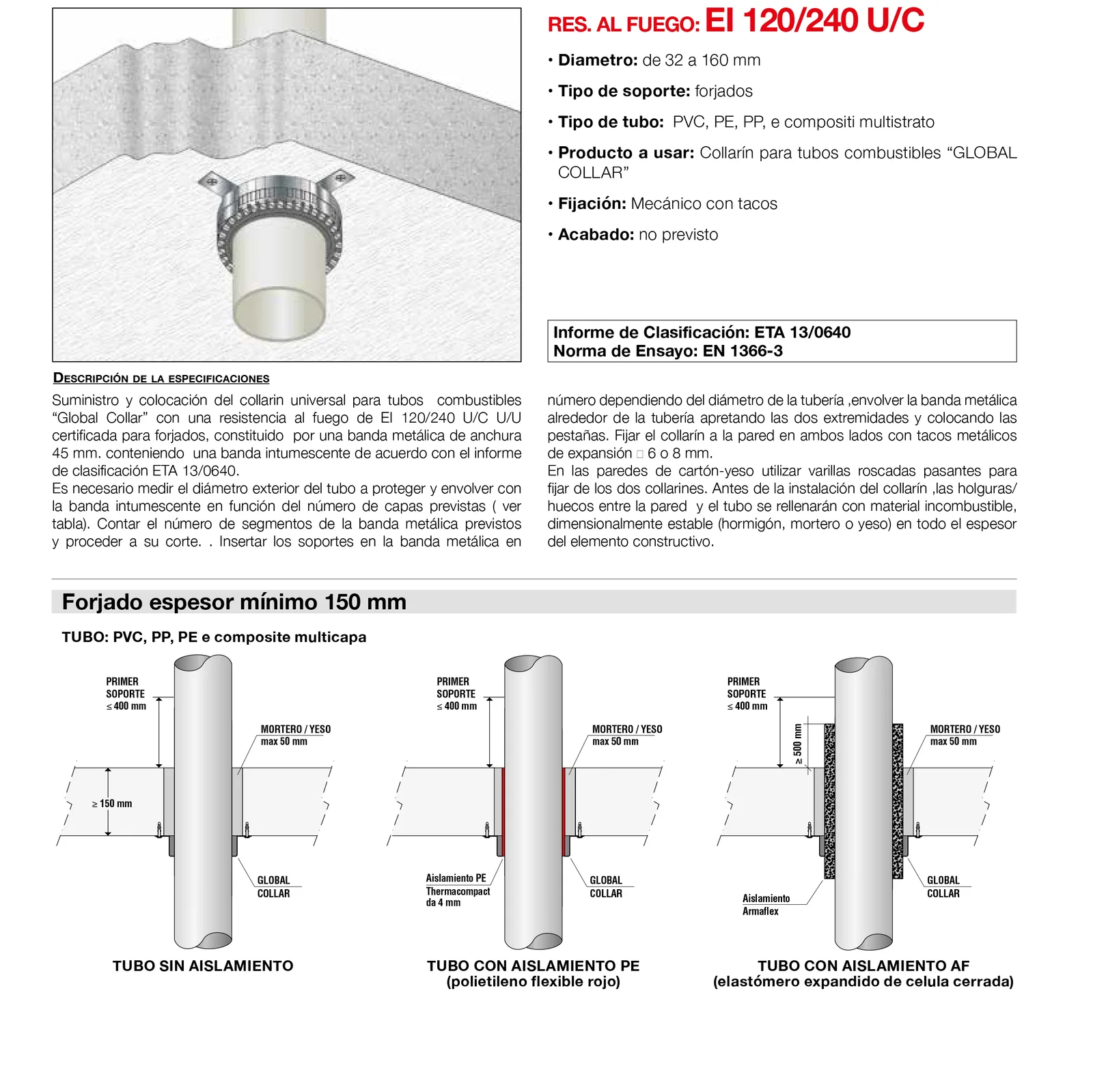

Lámina del sistema 8.06: Paso de tubos combustibles con collarín universal Global Collar en forjado
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro y colocación del collarín universal para tubos combustibles Global Collar con resistencia al fuego EI 120/240 U/C U/U certificada para forjados: banda metálica de 45 mm con banda intumescente, de acuerdo con el informe de clasificación ETA 13/0640. Se mide el diámetro exterior del tubo, se envuelve la banda intumescente con el número de capas previsto, se corta la banda metálica y se insertan los soportes. Se fija con tacos metálicos de expansión de 6 u 8 mm. Antes de la instalación, las holguras se rellenan con material incombustible (hormigón, mortero o yeso) en todo el espesor.

8.07

Paso de tubos combustibles con cinta termoexpandente GB-T en pared

Soporte: MuroResistencia: EI 120/240 U/C

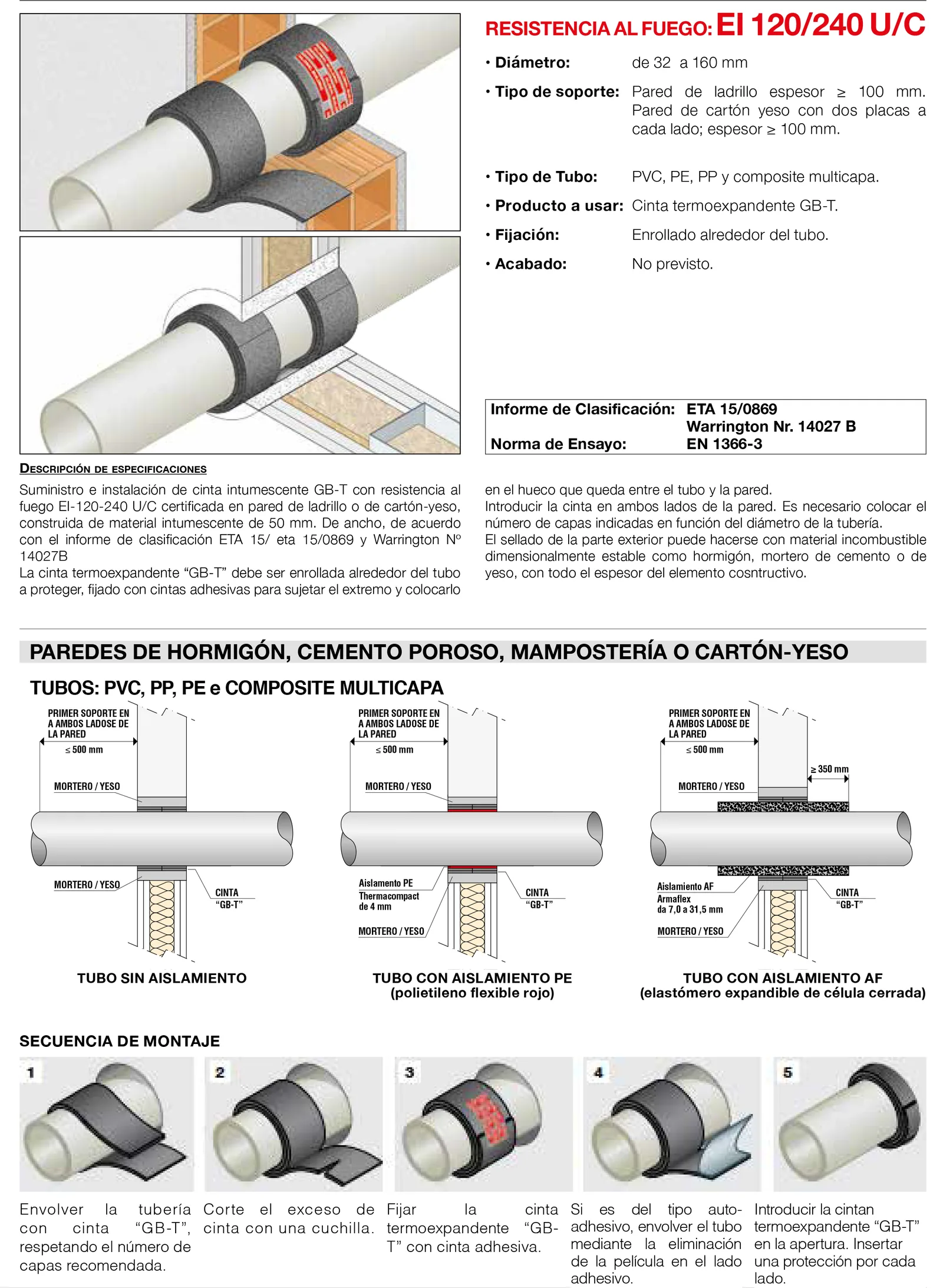

Lámina del sistema 8.07: Paso de tubos combustibles con cinta termoexpandente GB-T en pared
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de cinta intumescente GB-T con resistencia al fuego EI 120-240 U/C certificada en pared de ladrillo o de cartón-yeso, de material intumescente de 50 mm de ancho, de acuerdo con el informe de clasificación ETA 15/0869 y Warrington n.º 14027B. La cinta se enrolla alrededor del tubo, se fija con cinta adhesiva y se coloca en el hueco entre el tubo y la pared, en ambos lados, con el número de capas indicado según el diámetro. El sellado exterior puede hacerse con hormigón, mortero de cemento o yeso en todo el espesor. Secuencia de montaje: 1) envolver la tubería con la cinta respetando el número de capas; 2) cortar el exceso con una cuchilla; 3) fijar con cinta adhesiva; 4) si es autoadhesiva, retirar la película; 5) introducir la cinta en la apertura, una por cada lado.

8.08

Paso de tubos combustibles con cinta termoexpandente GB-T en forjado

Soporte: ForjadoResistencia: EI 90/240 U/C

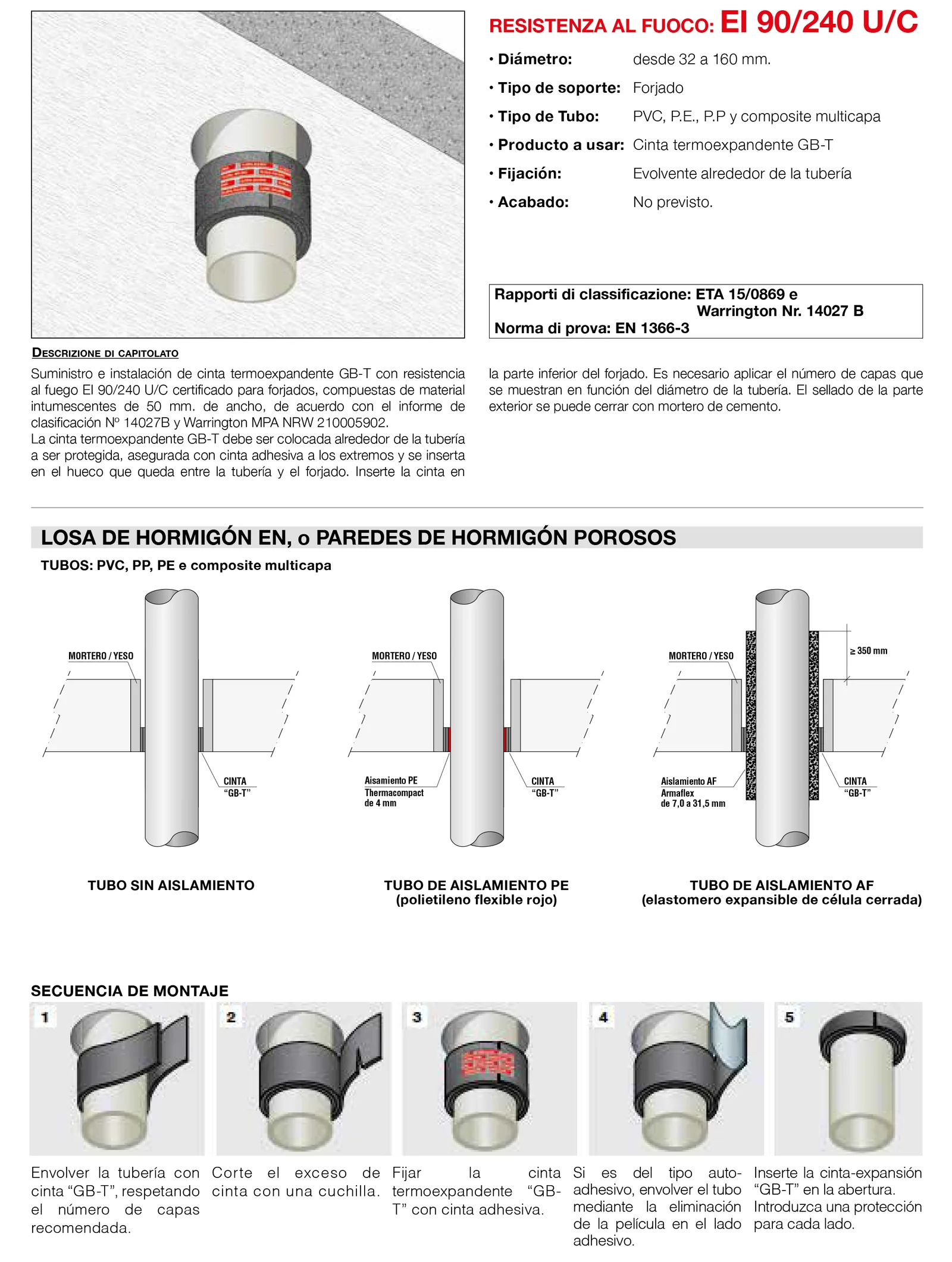

Lámina del sistema 8.08: Paso de tubos combustibles con cinta termoexpandente GB-T en forjado
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de cinta termoexpandente GB-T con resistencia al fuego EI 90/240 U/C certificada para forjados, de material intumescente de 50 mm de ancho. La cinta se coloca alrededor de la tubería, se asegura con cinta adhesiva en los extremos y se inserta en el hueco entre la tubería y el forjado, en la parte inferior del forjado, con el número de capas según el diámetro. El sellado exterior se puede cerrar con mortero de cemento. Misma secuencia de montaje que el sistema 8.07.

8.09

Paso de tubos combustibles con cinta termoexpandente GB-T en divisiones de placa de silicato

Soporte: TabiqueResistencia: EI 90/120 U/C

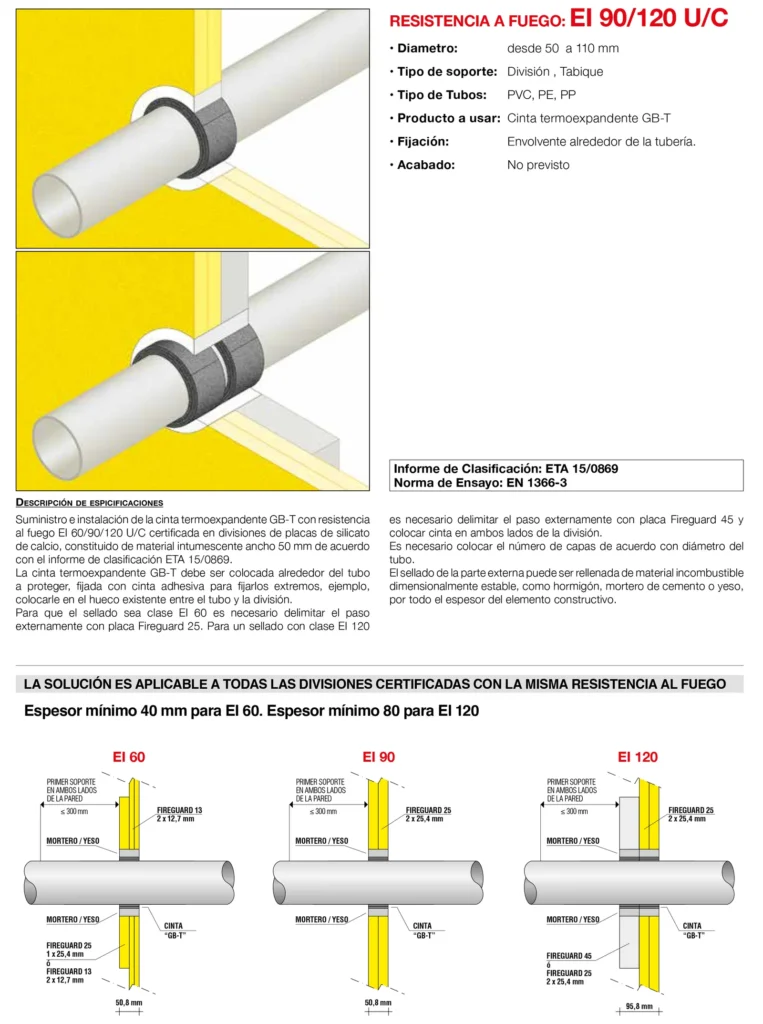

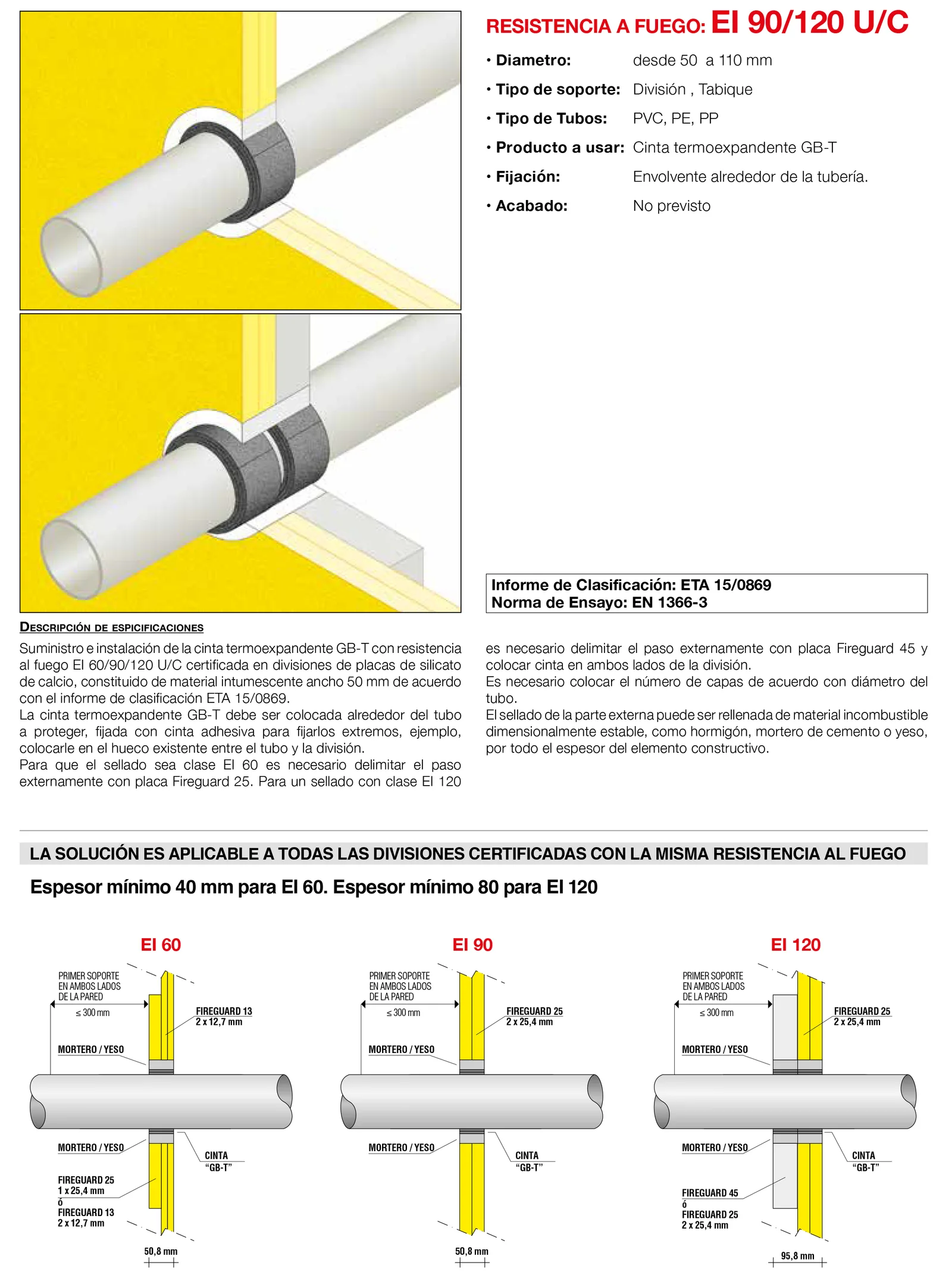

Lámina del sistema 8.09: Paso de tubos combustibles con cinta termoexpandente GB-T en divisiones de placa de silicato
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de cinta termoexpandente GB-T con resistencia al fuego EI 60/90/120 U/C certificada en divisiones de placas de silicato de calcio, de material intumescente de 50 mm de ancho, de acuerdo con el informe de clasificación ETA 15/0869. La cinta se coloca alrededor del tubo, fijada con cinta adhesiva, en el hueco entre el tubo y la división. Para EI 60 hay que delimitar el paso por fuera con placa Fireguard 25; para EI 120, con placa Fireguard 45, y colocar cinta en ambos lados. El número de capas depende del diámetro. El sellado exterior puede rellenarse con hormigón, mortero de cemento o yeso. La solución es aplicable a todas las divisiones certificadas con la misma resistencia al fuego.

8.10

Paso de cables eléctricos con paneles GB-P en pared

Soporte: MuroResistencia: EI 60/240

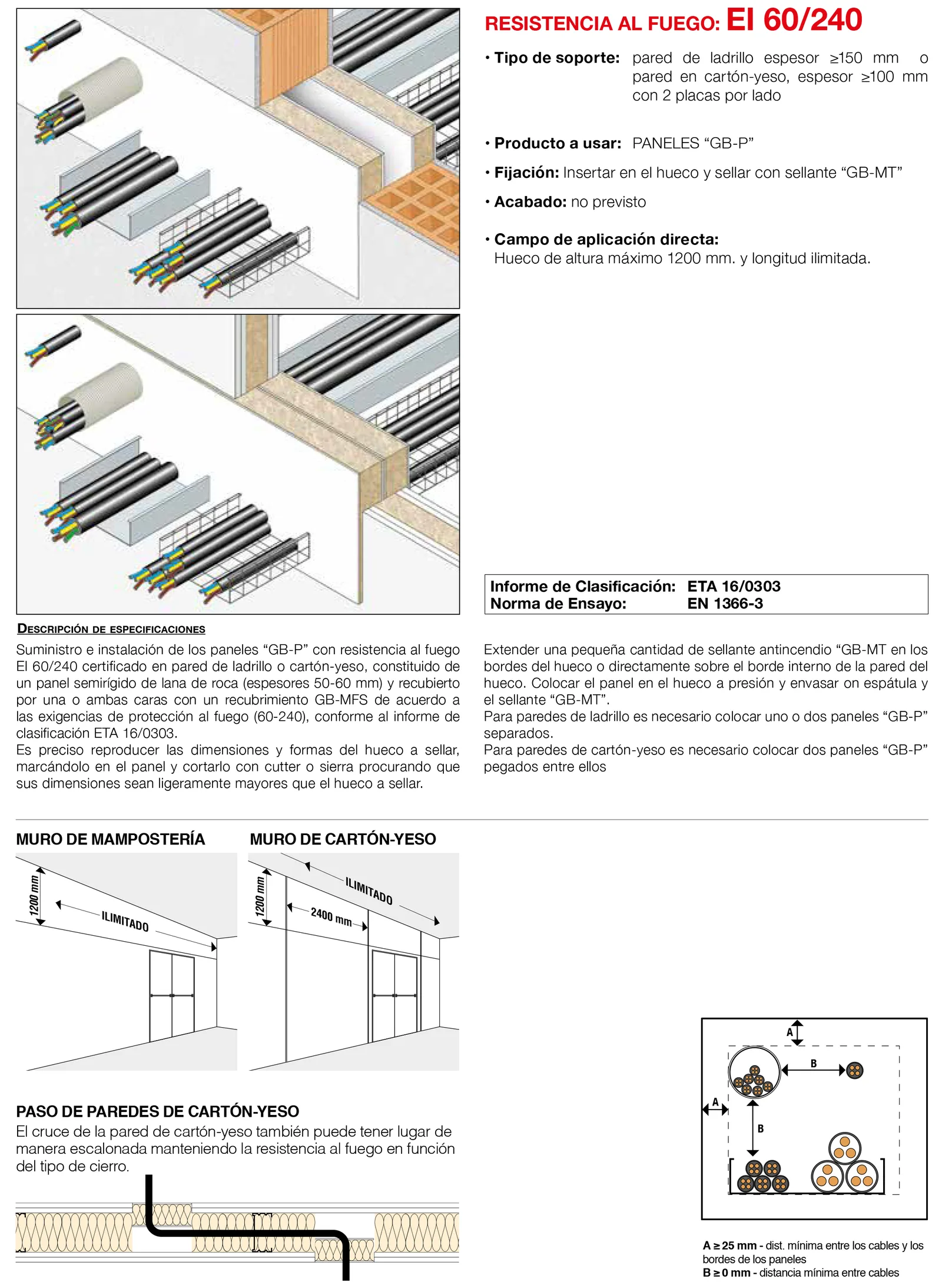

Lámina del sistema 8.10: Paso de cables eléctricos con paneles GB-P en pared
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de paneles GB-P con resistencia al fuego EI 60/240 certificada en pared de ladrillo o cartón-yeso: panel semirrígido de lana de roca (espesores 50-60 mm) recubierto por una o ambas caras con GB-MFS según la exigencia (60-240), conforme al informe de clasificación ETA 16/0303. Se reproduce en el panel la forma del hueco, se corta con cúter o sierra algo mayor que el hueco, se extiende sellante GB-MT en los bordes y se coloca el panel a presión, repasando con espátula y GB-MT. El paso por paredes de cartón-yeso también puede hacerse de forma escalonada manteniendo la resistencia según el tipo de cierre.

8.11

Paso de cables eléctricos con paneles GB-P en forjado

Soporte: ForjadoResistencia: EI 60/120

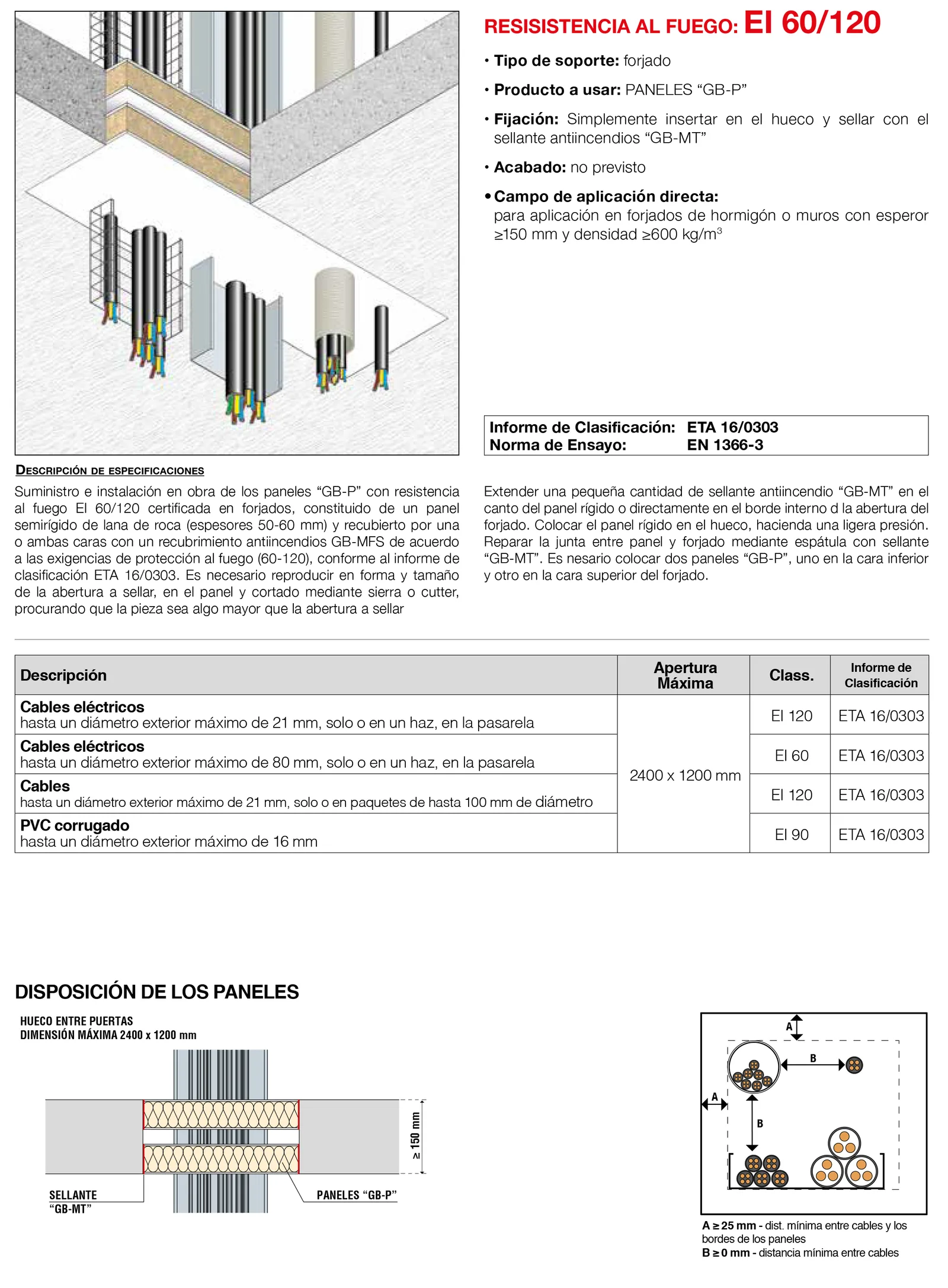

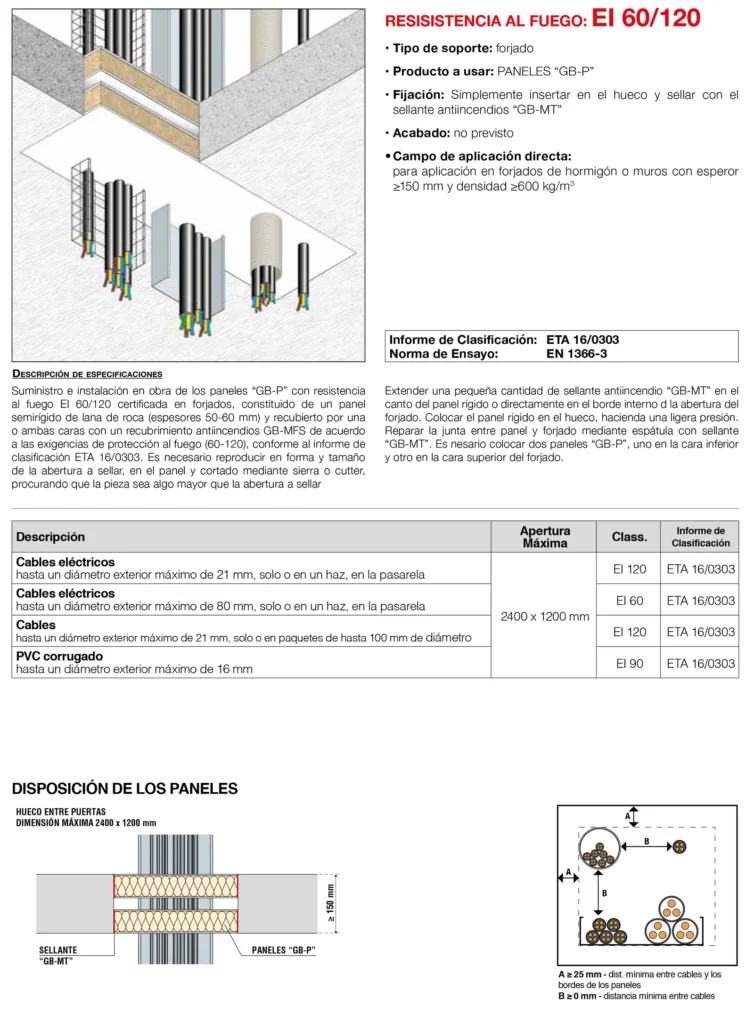

Lámina del sistema 8.11: Paso de cables eléctricos con paneles GB-P en forjado
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de paneles GB-P con resistencia al fuego EI 60/120 certificada en forjados (lana de roca de 50-60 mm recubierta con GB-MFS), conforme al informe de clasificación ETA 16/0303. Se corta el panel algo mayor que la abertura, se extiende sellante GB-MT en el canto, se coloca a presión y se repasa la junta con GB-MT. Se colocan dos paneles, uno en la cara inferior y otro en la superior del forjado. Distancias: A ≥ 25 mm entre cables y bordes del panel; B ≥ 0 mm entre cables.

8.12

Paso de cables eléctricos con almohadillas tipo C

Soporte: MuroResistencia: EI 120

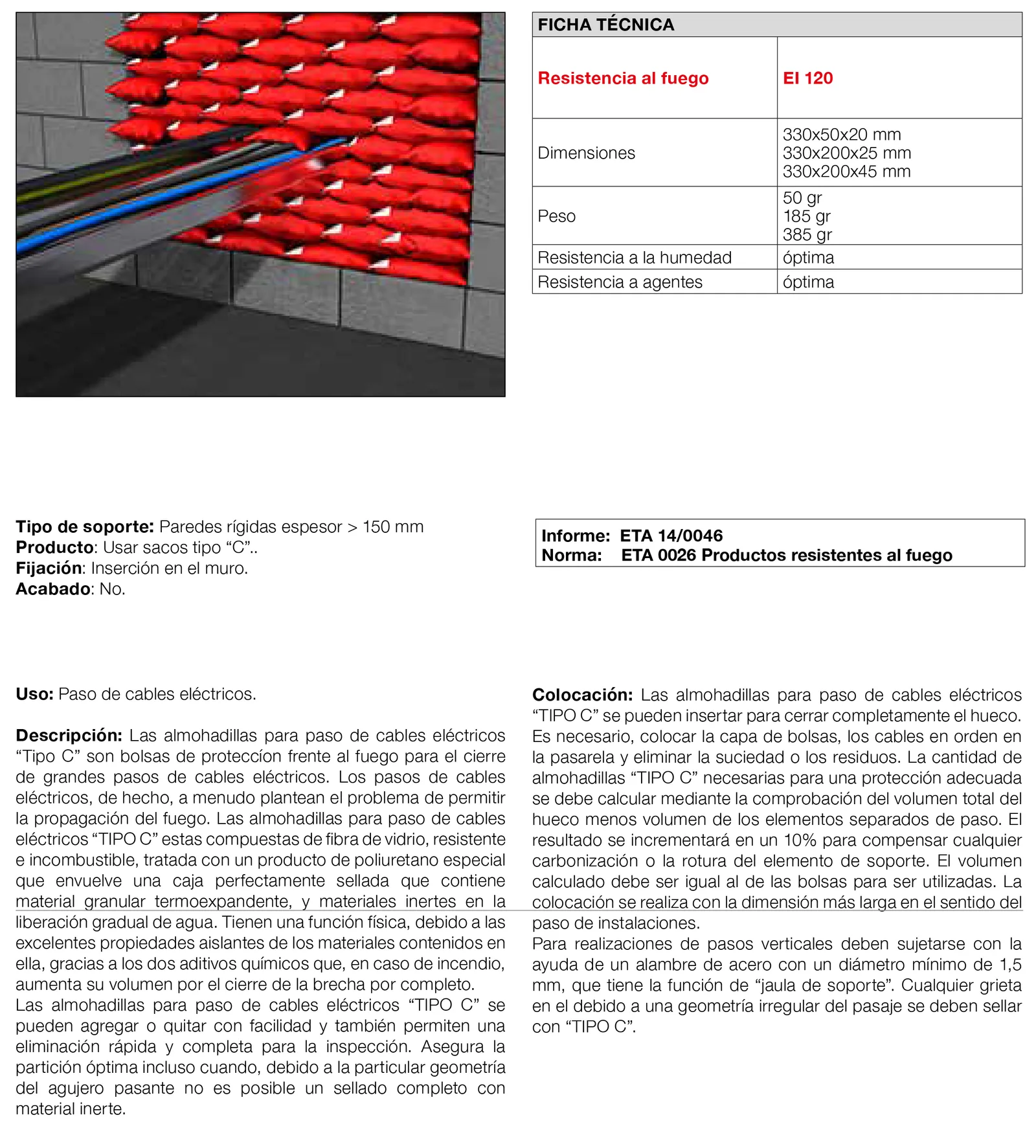

Lámina del sistema 8.12: Paso de cables eléctricos con almohadillas tipo C
Abrir la lámina a tamaño completo
Descripción para el pliego

Uso: paso de cables eléctricos. Mismo texto de descripción y colocación que la ficha del producto almohadillas tipo C: volumen de almohadillas = volumen del hueco menos el de las instalaciones, más un 10 %; colocación con la dimensión más larga en el sentido del paso; en pasos verticales, sujetas con alambre de acero de al menos 1,5 mm como jaula de soporte.

8.13

Paso de haces de cables eléctricos con collarín GB-C en pared

Soporte: MuroResistencia: EI 120

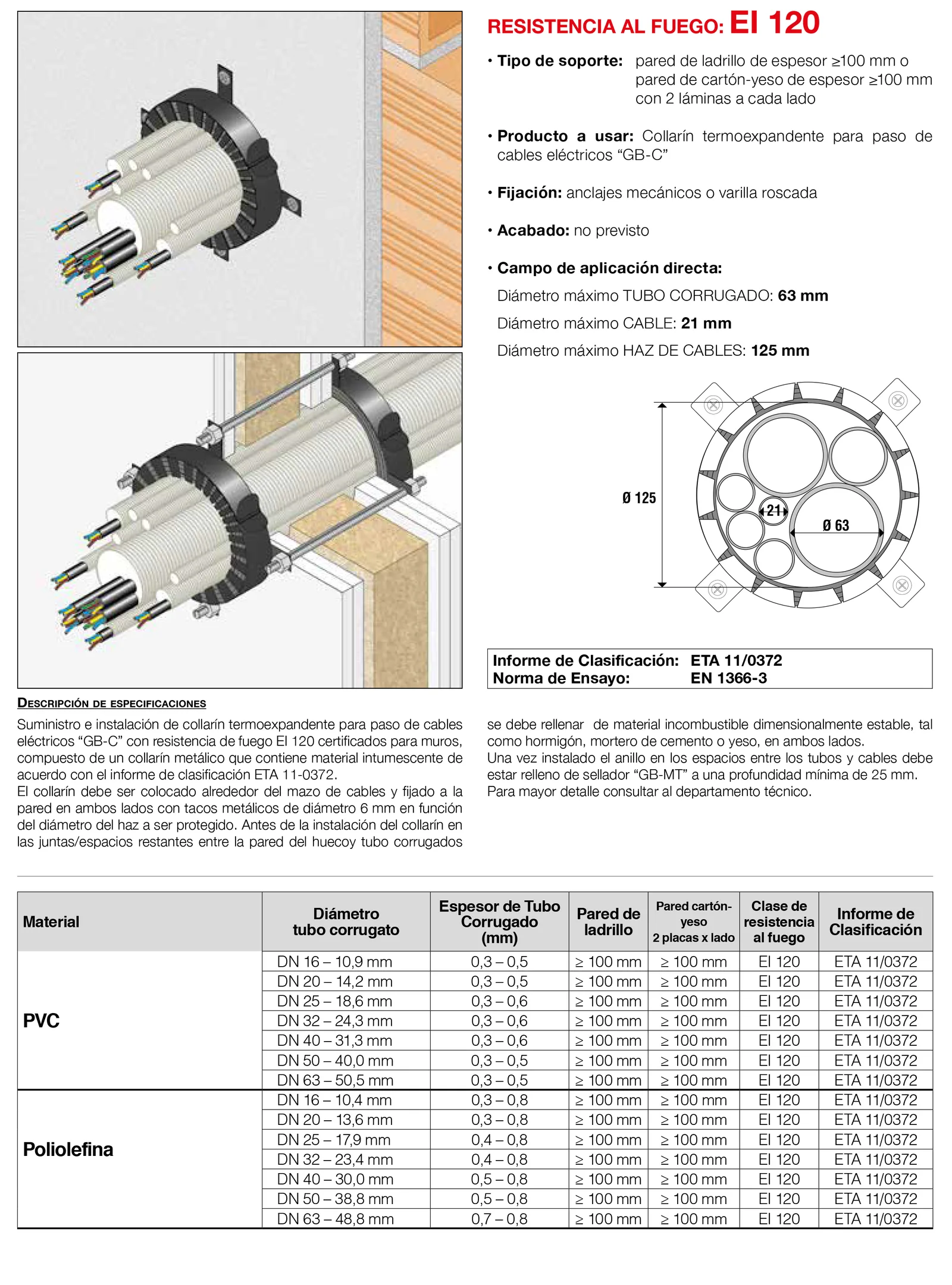

Lámina del sistema 8.13: Paso de haces de cables eléctricos con collarín GB-C en pared
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de collarín termoexpandente para paso de cables eléctricos GB-C con resistencia al fuego EI 120 certificada para muros, de acuerdo con el informe de clasificación ETA 11-0372. El collarín se coloca alrededor del mazo de cables y se fija a la pared en ambos lados con tacos metálicos de 6 mm. Antes de instalarlo, los huecos entre la pared y los tubos corrugados se rellenan con material incombustible (hormigón, mortero de cemento o yeso) en ambos lados. Una vez instalado, los espacios entre tubos y cables se rellenan con sellador GB-MT a una profundidad mínima de 25 mm.

8.14

Paso de haces de cables eléctricos con collarín GB-C en forjado

Soporte: ForjadoResistencia: EI 120

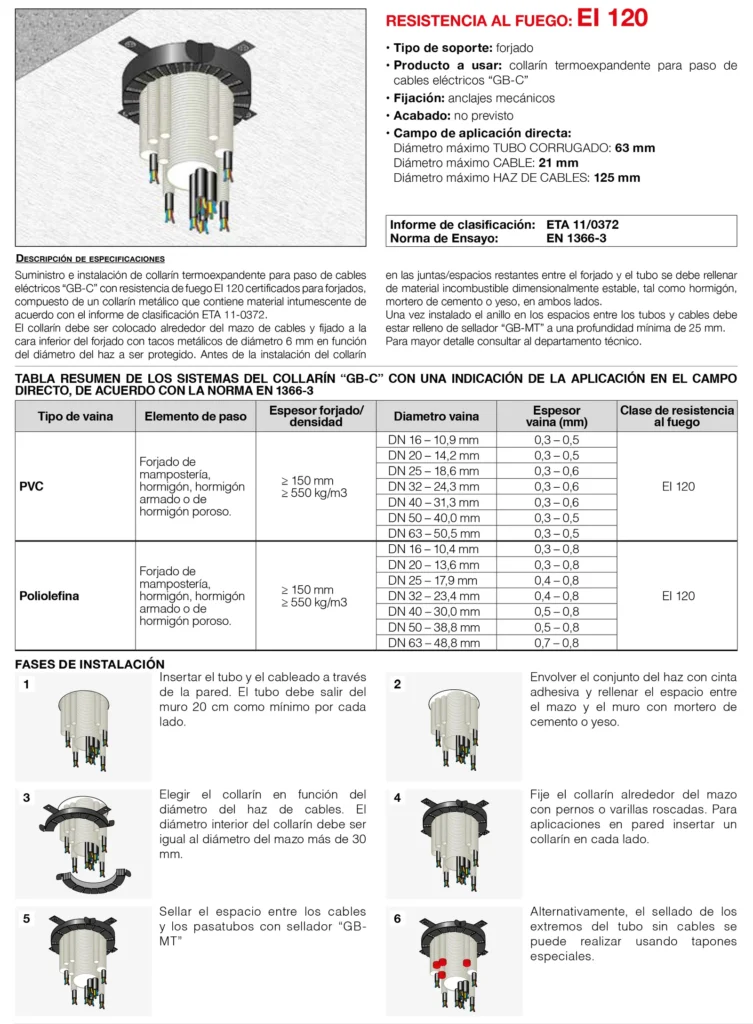

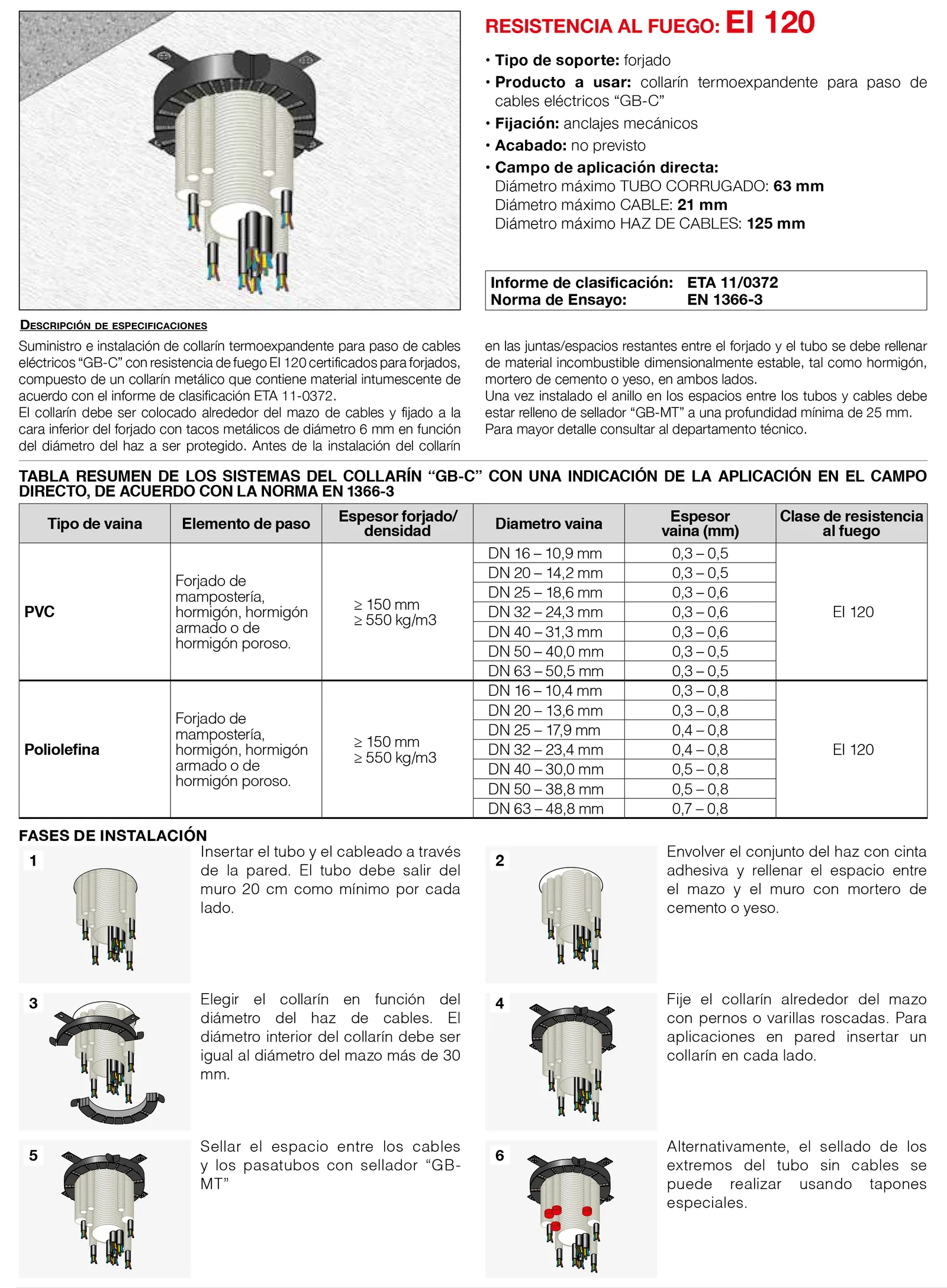

Lámina del sistema 8.14: Paso de haces de cables eléctricos con collarín GB-C en forjado
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de collarín termoexpandente GB-C con resistencia al fuego EI 120 certificada para forjados (ETA 11-0372). Se coloca alrededor del mazo de cables y se fija a la cara inferior del forjado con tacos metálicos de 6 mm. Fases: 1) insertar el tubo y el cableado; el tubo debe salir al menos 20 cm por cada lado; 2) envolver el haz con cinta adhesiva y rellenar entre el mazo y el muro con mortero de cemento o yeso; 3) elegir el collarín: diámetro interior = diámetro del mazo + 30 mm; 4) fijar el collarín con pernos o varillas roscadas (en pared, un collarín en cada lado); 5) sellar entre cables y pasatubos con GB-MT; 6) como alternativa, sellar los extremos sin cables con tapones especiales.

8.15

Paso de cable eléctrico individual o en haz con sellador GB-MT

Soporte: MuroResistencia: EI 60/240

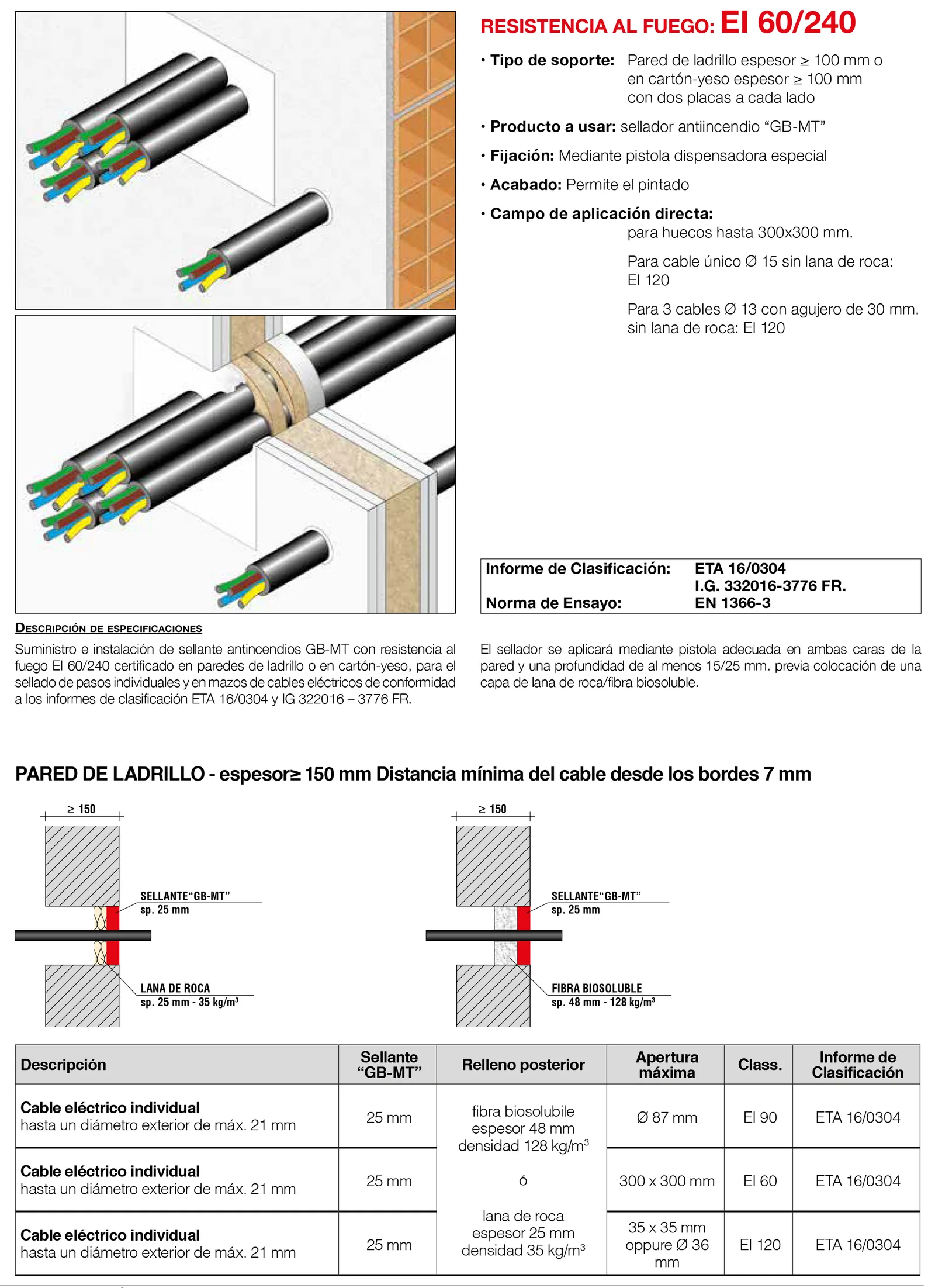

Lámina del sistema 8.15: Paso de cable eléctrico individual o en haz con sellador GB-MT
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de sellante antiincendios GB-MT con resistencia al fuego EI 60/240 certificada en paredes de ladrillo o de cartón-yeso, para el sellado de pasos individuales y en mazos de cables eléctricos, conforme a los informes ETA 16/0304 e IG 322016-3776 FR. El sellador se aplica con pistola en ambas caras de la pared con una profundidad de al menos 15/25 mm, previa colocación de una capa de lana de roca o fibra biosoluble. Pared de ladrillo de espesor ≥ 150 mm; distancia mínima del cable a los bordes: 7 mm.

8.16

Rejilla de aireación antiincendio GB-GA 60

Soporte: MuroResistencia: EI 60

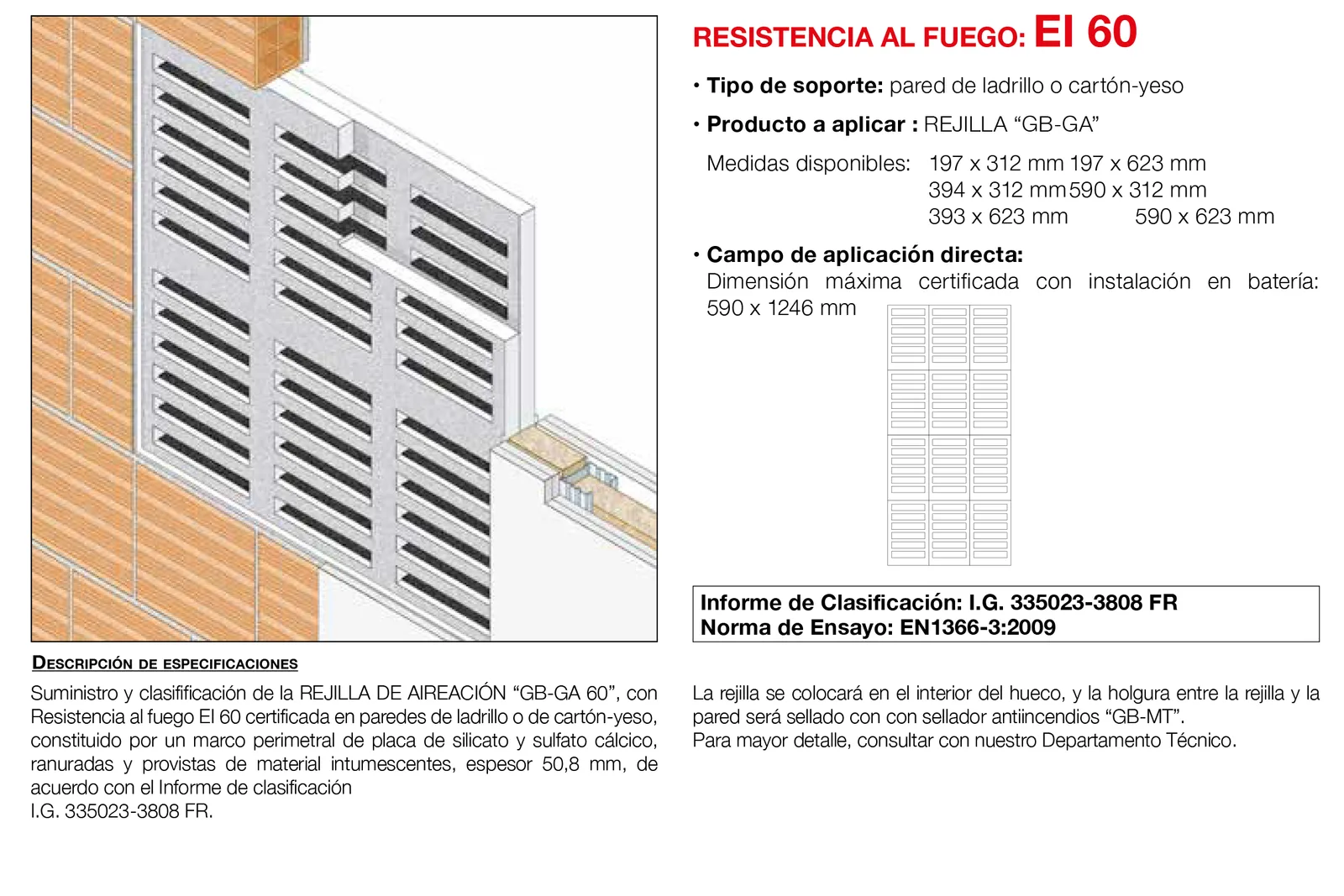

Lámina del sistema 8.16: Rejilla de aireación antiincendio GB-GA 60
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro de la rejilla de aireación GB-GA 60, con resistencia al fuego EI 60 certificada en paredes de ladrillo o de cartón-yeso: marco perimetral de placa de silicato y sulfato cálcico, ranurada y con material intumescente, de 50,8 mm de espesor, de acuerdo con el informe I.G. 335023-3808 FR. Se coloca en el interior del hueco y la holgura con la pared se sella con sellador antiincendios GB-MT.

8.17

Rejilla de aireación antiincendio GB-GA 120

Soporte: MuroResistencia: EI 120

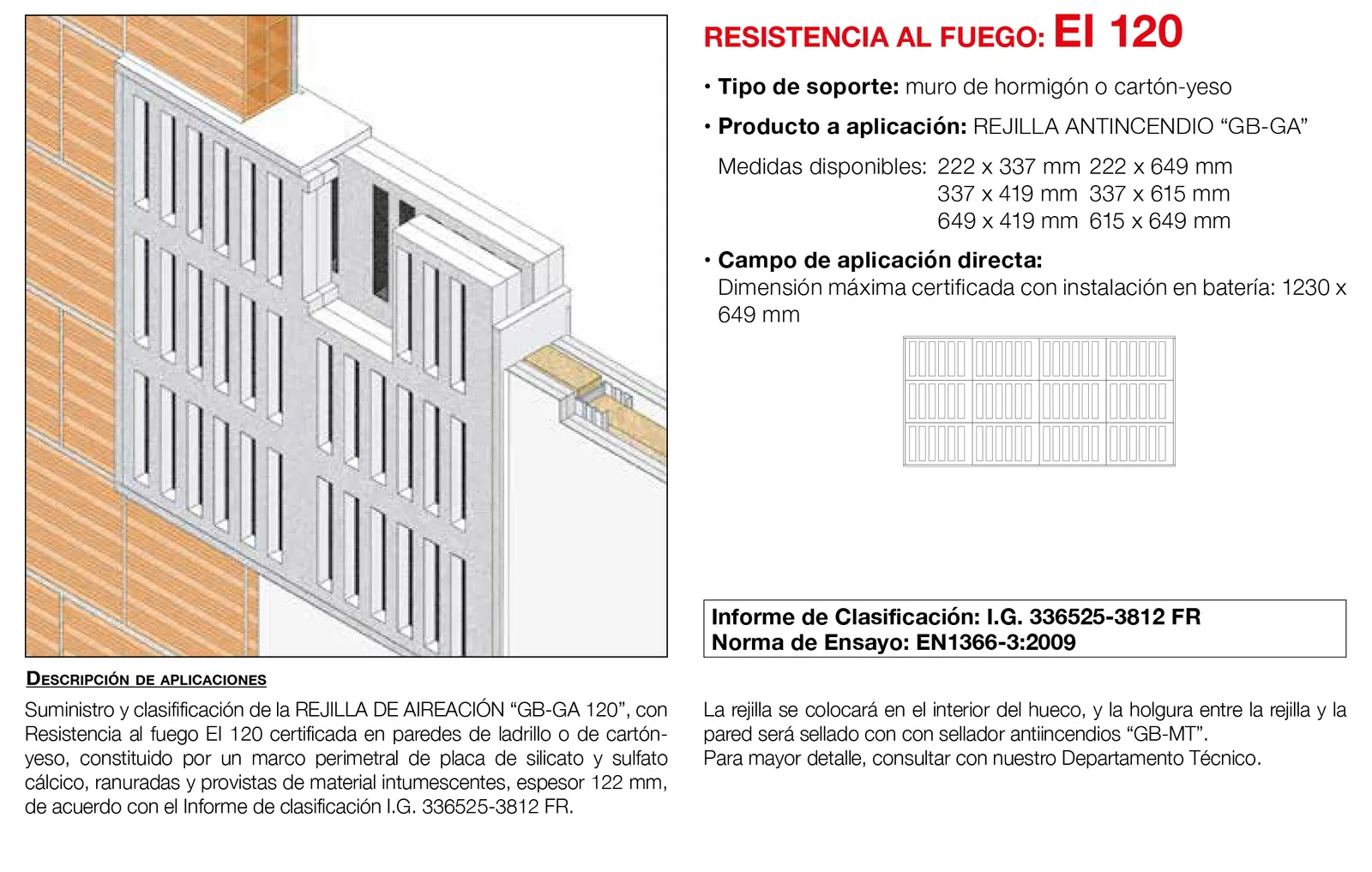

Lámina del sistema 8.17: Rejilla de aireación antiincendio GB-GA 120
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro de la rejilla de aireación GB-GA 120, con resistencia al fuego EI 120 certificada en paredes de ladrillo o de cartón-yeso: marco perimetral de placa de silicato y sulfato cálcico, ranurada y con material intumescente, de 122 mm de espesor, de acuerdo con el informe I.G. 336525-3812 FR. Se coloca en el interior del hueco y la holgura se sella con GB-MT.

8.18

Rejilla de aireación antiincendios GB-GA 45

Soporte: MuroResistencia: EI 120

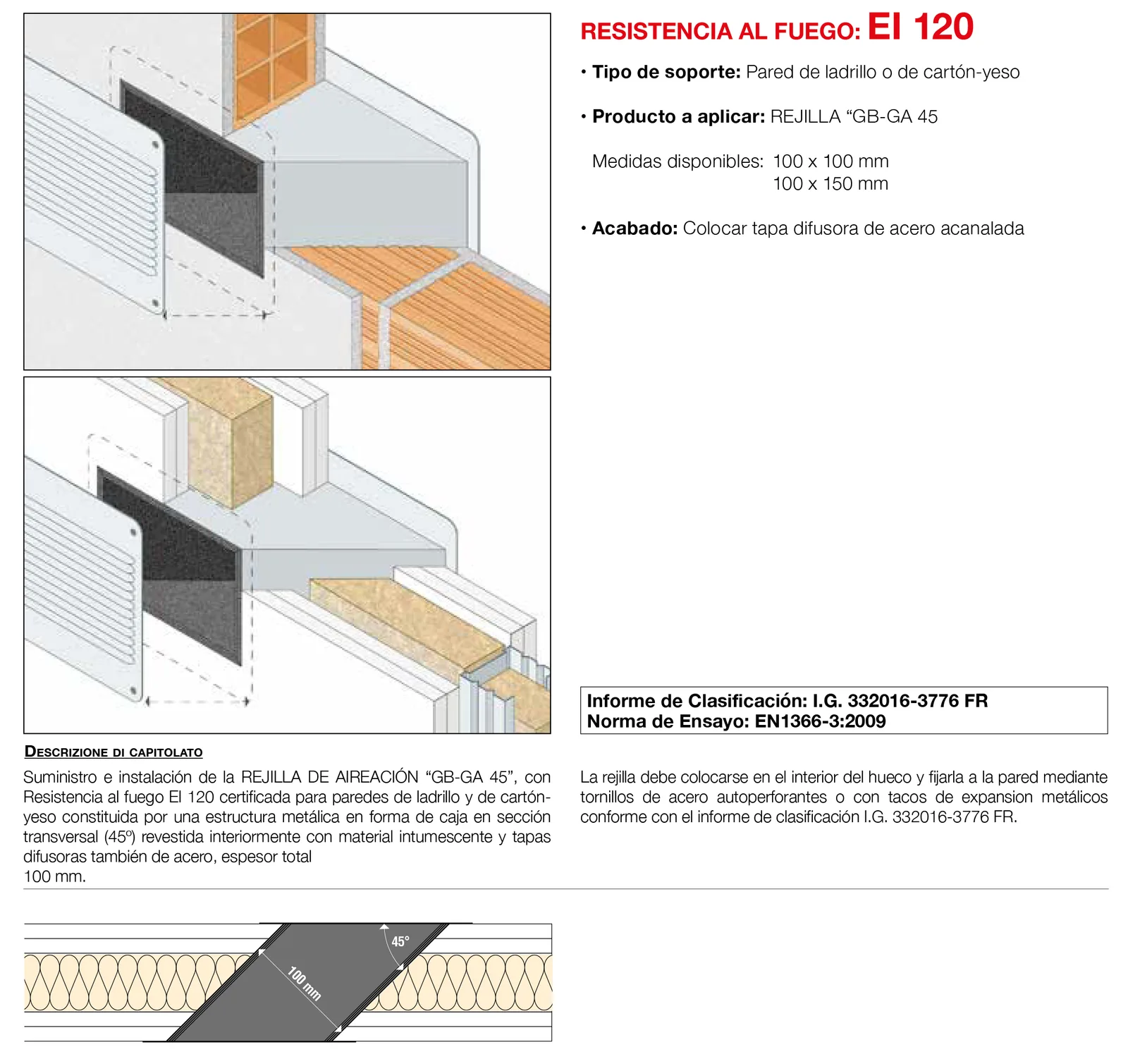

Lámina del sistema 8.18: Rejilla de aireación antiincendios GB-GA 45
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de la rejilla de aireación GB-GA 45, con resistencia al fuego EI 120 certificada para paredes de ladrillo y de cartón-yeso: estructura metálica en forma de caja de sección transversal a 45°, revestida por dentro con material intumescente y tapas difusoras de acero, espesor total 100 mm. Se coloca en el interior del hueco y se fija a la pared con tornillos autoperforantes o tacos de expansión metálicos, conforme al informe I.G. 332016-3776 FR.

8.19

Protección de cajas eléctricas GB-PRF

Soporte: TabiqueResistencia: EI 120

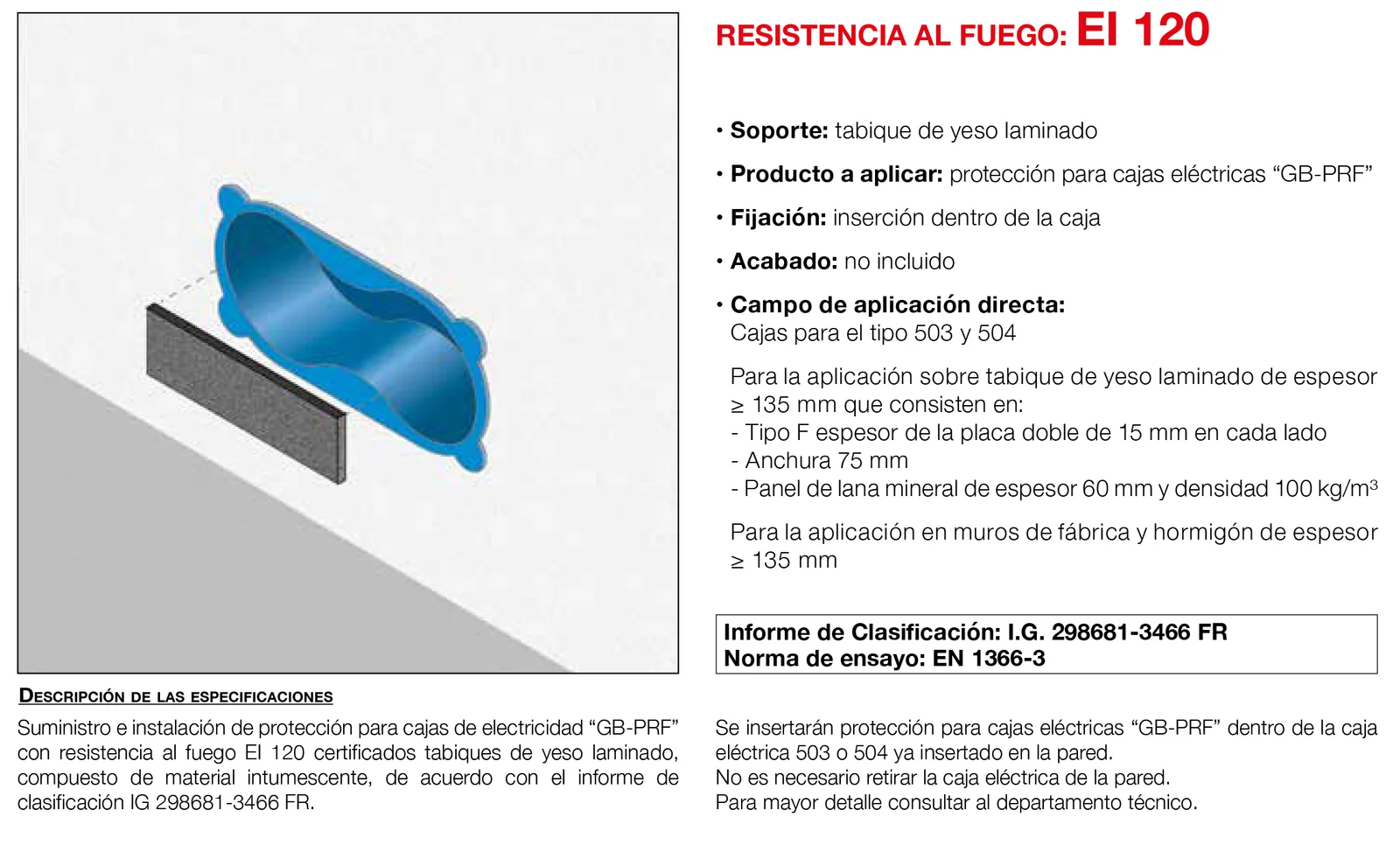

Lámina del sistema 8.19: Protección de cajas eléctricas GB-PRF
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección para cajas de electricidad GB-PRF con resistencia al fuego EI 120 certificada en tabiques de yeso laminado, de material intumescente, de acuerdo con el informe de clasificación IG 298681-3466 FR. Se inserta dentro de la caja eléctrica 503 o 504 ya colocada en la pared; no es necesario retirar la caja.

8.20

Cuadro de inspección GB para tabiques de placa de silicato

Soporte: TabiqueResistencia: EI 120

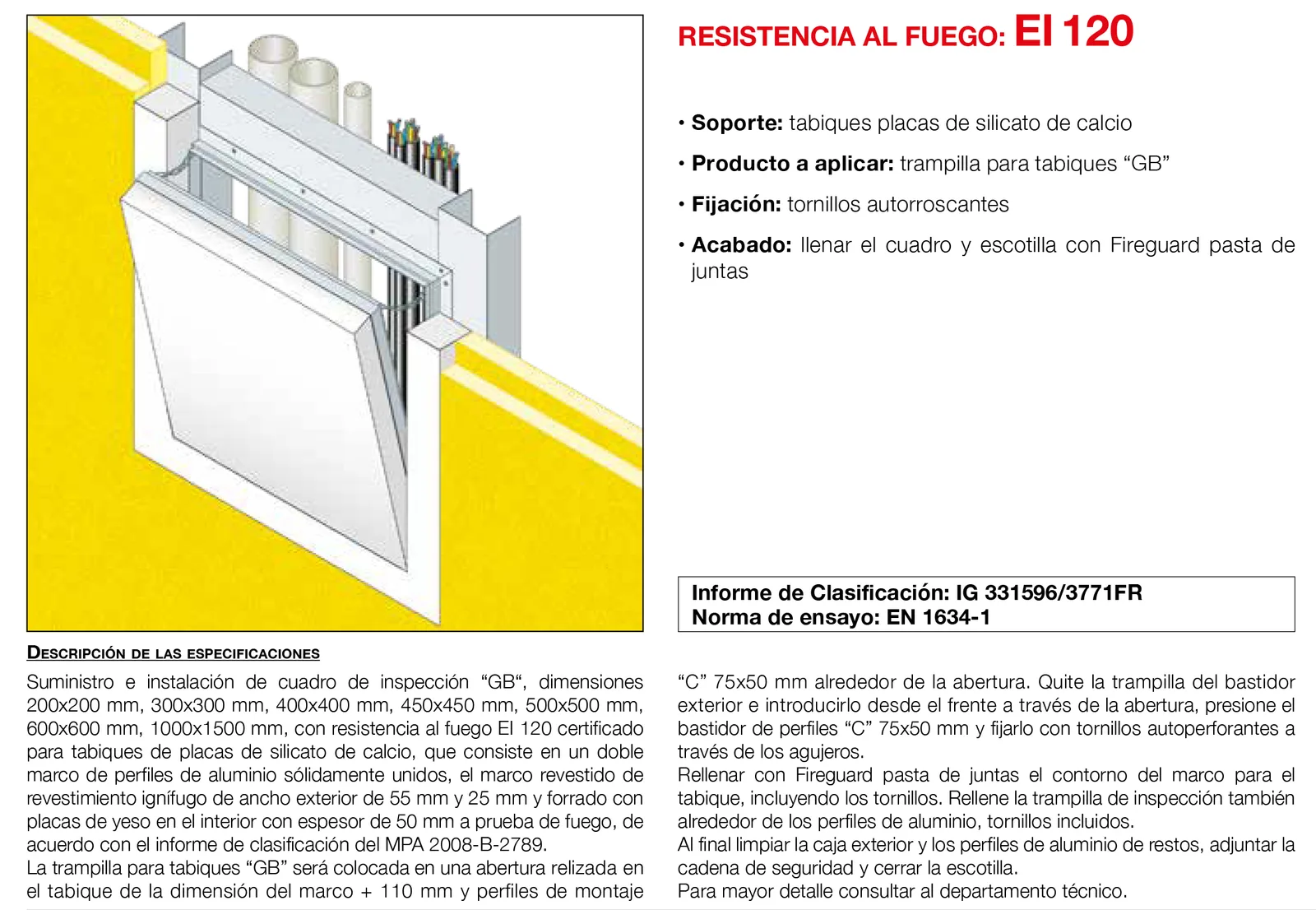

Lámina del sistema 8.20: Cuadro de inspección GB para tabiques de placa de silicato
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de cuadro de inspección GB con resistencia al fuego EI 120 certificada para tabiques de placas de silicato de calcio: doble marco de perfiles de aluminio unidos, revestido de material ignífugo de 55 mm y 25 mm de ancho exterior y forrado por dentro con placas de 50 mm. Se coloca en una abertura del tamaño del marco + 110 mm con perfiles de montaje C de 75 × 50 mm; se introduce desde el frente, se fija con tornillos autoperforantes y se rellena el contorno con pasta de juntas Fireguard, también alrededor de los perfiles de aluminio. Al final se limpia, se coloca la cadena de seguridad y se cierra la escotilla.

8.21

Protección de luminarias GB-LIGHT-S con placa Naper S8

Soporte: ForjadoResistencia: REI 180 (a←b)

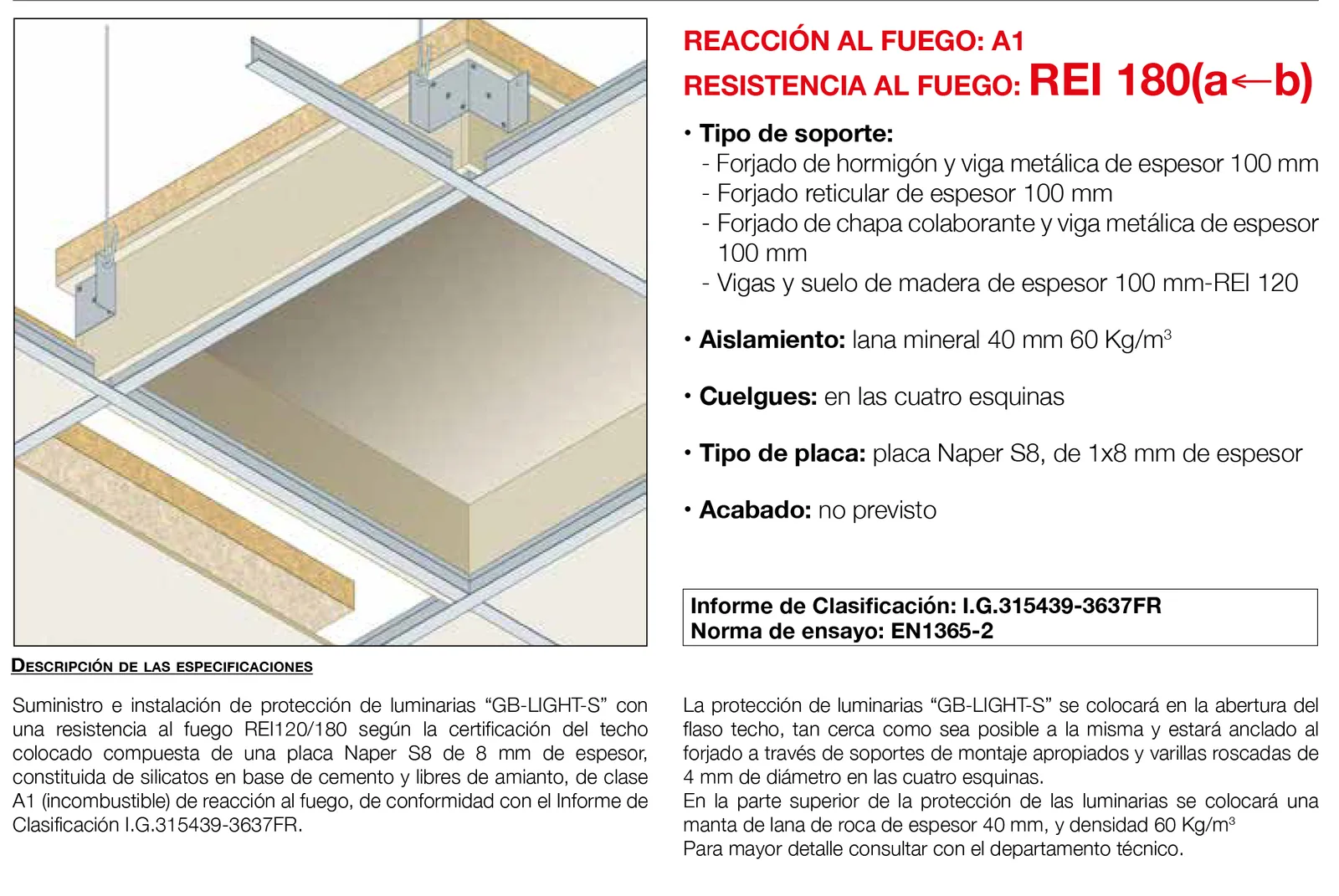

Lámina del sistema 8.21: Protección de luminarias GB-LIGHT-S con placa Naper S8
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de luminarias GB-LIGHT-S con resistencia al fuego REI 120/180 según la certificación del techo, compuesta de una placa Naper S8 de 8 mm, de silicatos en base de cemento y libre de amianto, de clase A1 (incombustible) de reacción al fuego, de conformidad con el informe I.G. 315439-3637 FR. Se coloca en la abertura del falso techo, lo más cerca posible de ella, anclada al forjado con soportes de montaje y varillas roscadas de 4 mm en las cuatro esquinas. Encima se coloca una manta de lana de roca de 40 mm y 60 kg/m³.

8.22

Protección para luminarias GB-LIGHT bajo falso techo de fibra mineral

Soporte: ForjadoResistencia: EI 120

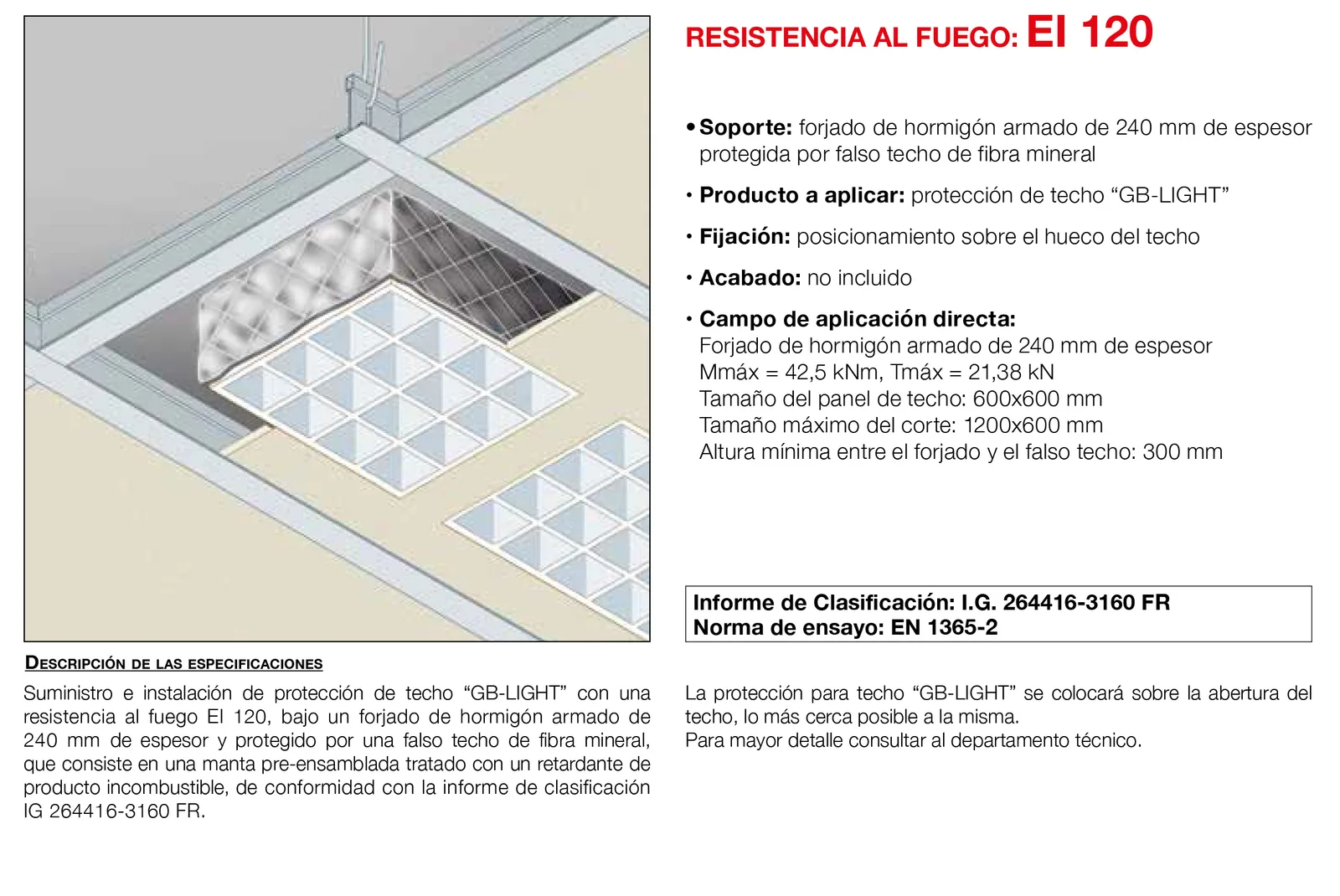

Lámina del sistema 8.22: Protección para luminarias GB-LIGHT bajo falso techo de fibra mineral
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de techo GB-LIGHT con resistencia al fuego EI 120, bajo un forjado de hormigón armado de 240 mm protegido por un falso techo de fibra mineral: manta preensamblada tratada con un retardante incombustible, de conformidad con el informe I.G. 264416-3160 FR. Se coloca sobre la abertura del techo, lo más cerca posible.

8.23

Protección para focos GB-LIGHT bajo falso techo de fibra mineral

Soporte: ForjadoResistencia: EI 120

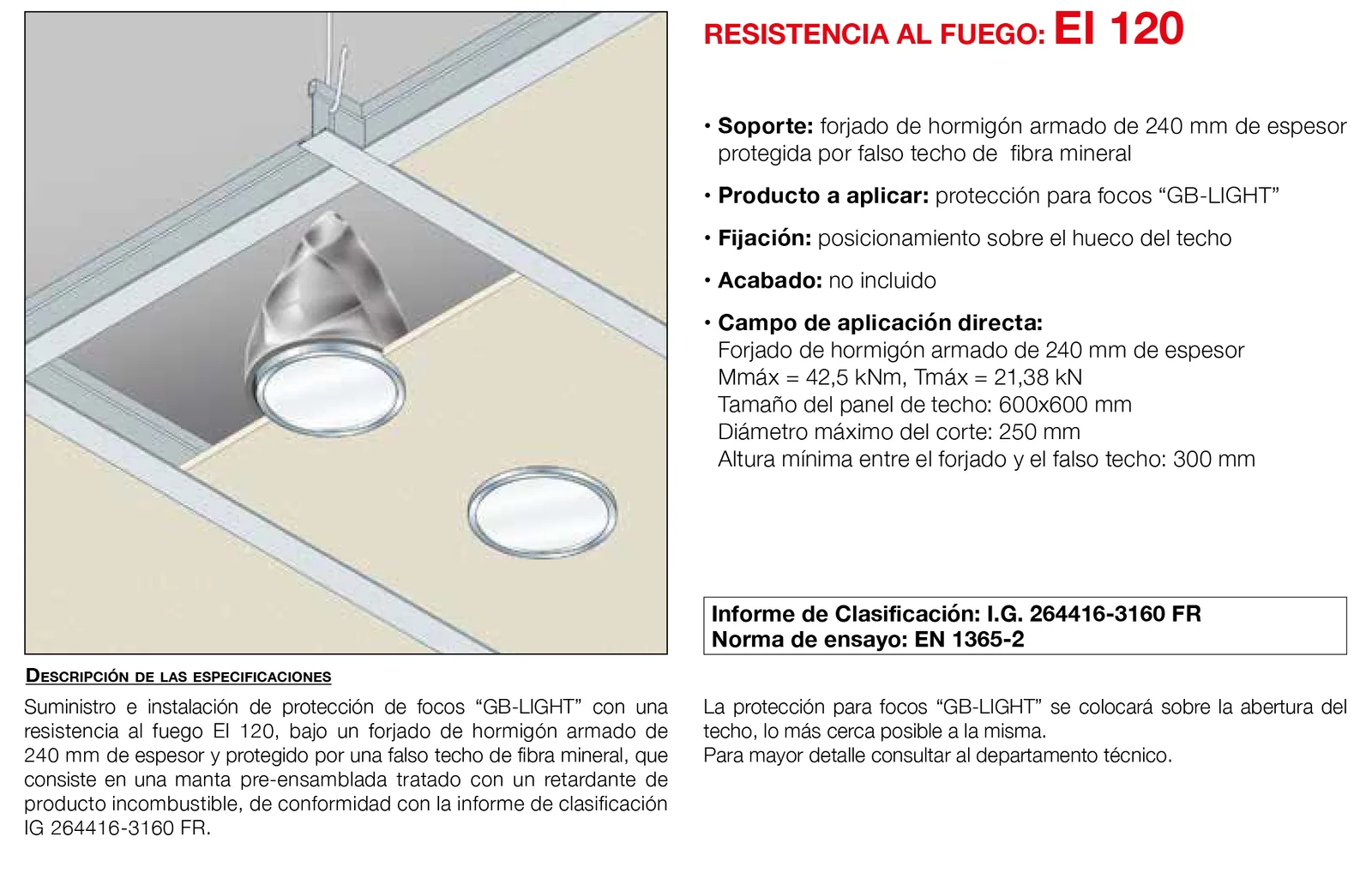

Lámina del sistema 8.23: Protección para focos GB-LIGHT bajo falso techo de fibra mineral
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de protección de focos GB-LIGHT con resistencia al fuego EI 120, bajo un forjado de hormigón armado de 240 mm protegido por un falso techo de fibra mineral: manta preensamblada tratada con un retardante incombustible, de conformidad con el informe I.G. 264416-3160 FR. Se coloca sobre la abertura del techo, lo más cerca posible.

8.24

Trampilla de inspección GB-EI 60 para techo independiente

Soporte: TechoResistencia: EI 60

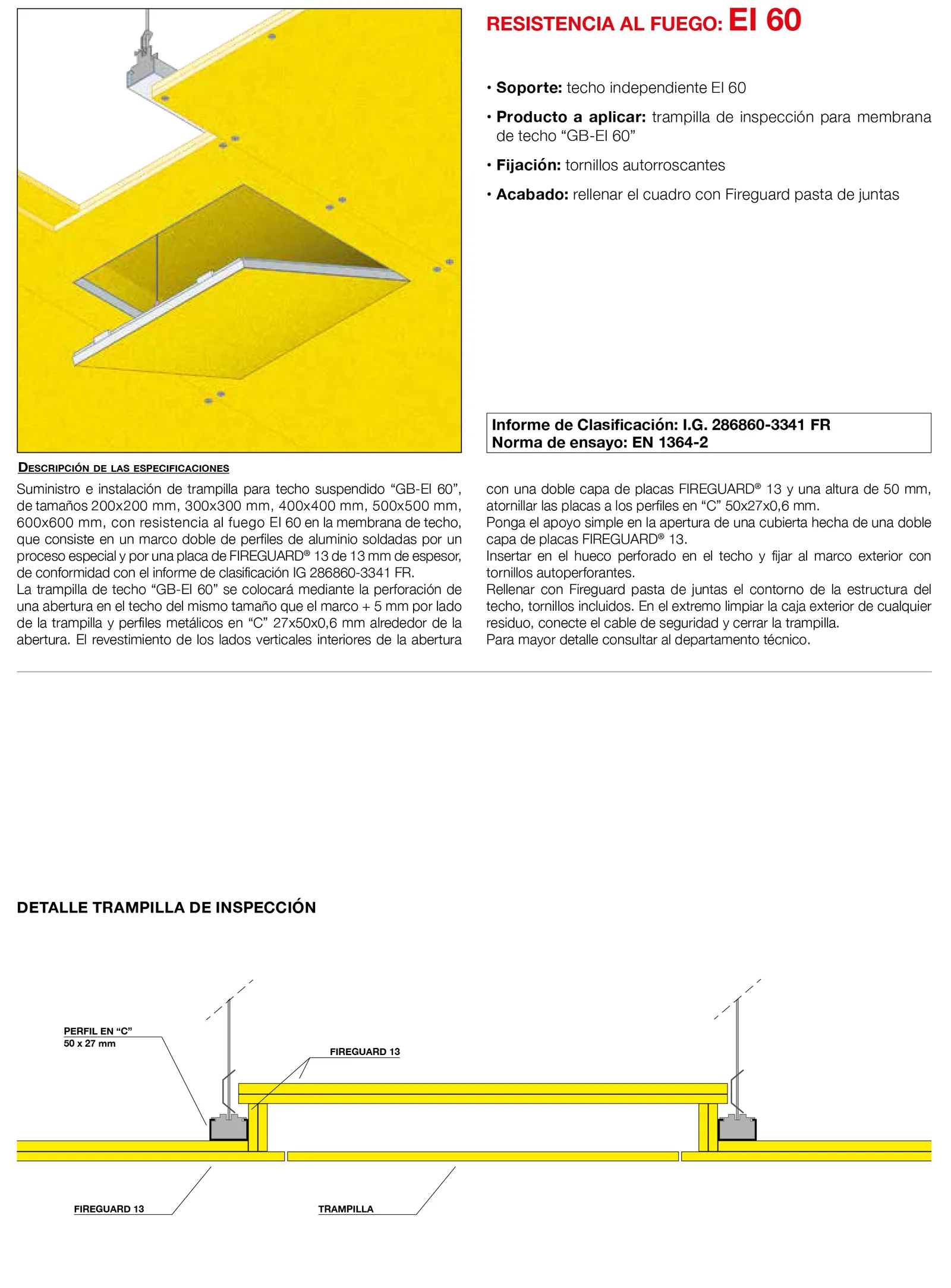

Lámina del sistema 8.24: Trampilla de inspección GB-EI 60 para techo independiente
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de trampilla para techo suspendido GB-EI 60 con resistencia al fuego EI 60 en la membrana de techo: marco doble de perfiles de aluminio soldados y placa Fireguard 13 de 13 mm, de conformidad con el informe IG 286860-3341 FR. Se abre en el techo un hueco del tamaño del marco + 5 mm por lado, con perfiles metálicos en C de 27 × 50 × 0,6 mm alrededor; los lados verticales interiores se revisten con doble capa de Fireguard 13 de 50 mm de altura. Se inserta, se fija con tornillos autoperforantes, se rellena el contorno con pasta de juntas Fireguard, se conecta el cable de seguridad y se cierra.

8.25

Trampilla de inspección GB-EI 120 para techo independiente

Soporte: TechoResistencia: EI 120

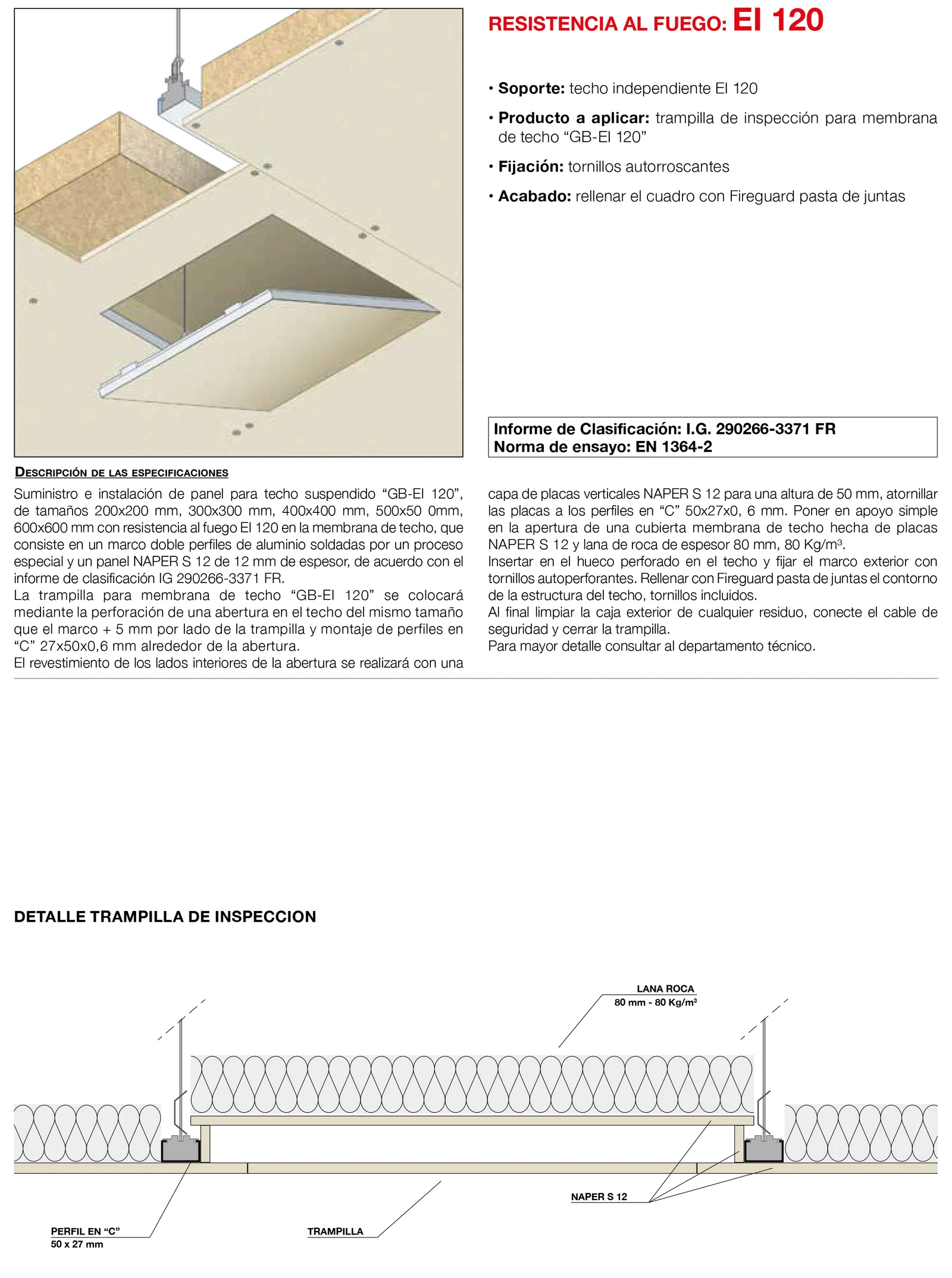

Lámina del sistema 8.25: Trampilla de inspección GB-EI 120 para techo independiente
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de panel para techo suspendido GB-EI 120 con resistencia al fuego EI 120 en la membrana de techo: marco doble de perfiles de aluminio soldados y panel Naper S 12 de 12 mm, de acuerdo con el informe IG 290266-3371 FR. Hueco del tamaño del marco + 5 mm por lado con perfiles en C de 27 × 50 × 0,6 mm; los lados interiores se revisten con placas verticales Naper S 12 de 50 mm de altura. Se apoya en una membrana de techo de placas Naper S 12 con lana de roca de 80 mm y 80 kg/m³, se fija con tornillos autoperforantes y se rella el contorno con pasta de juntas Fireguard.

8.26

Trampilla de inspección GB-REI 120 para falso techo

Soporte: TechoResistencia: REI 120

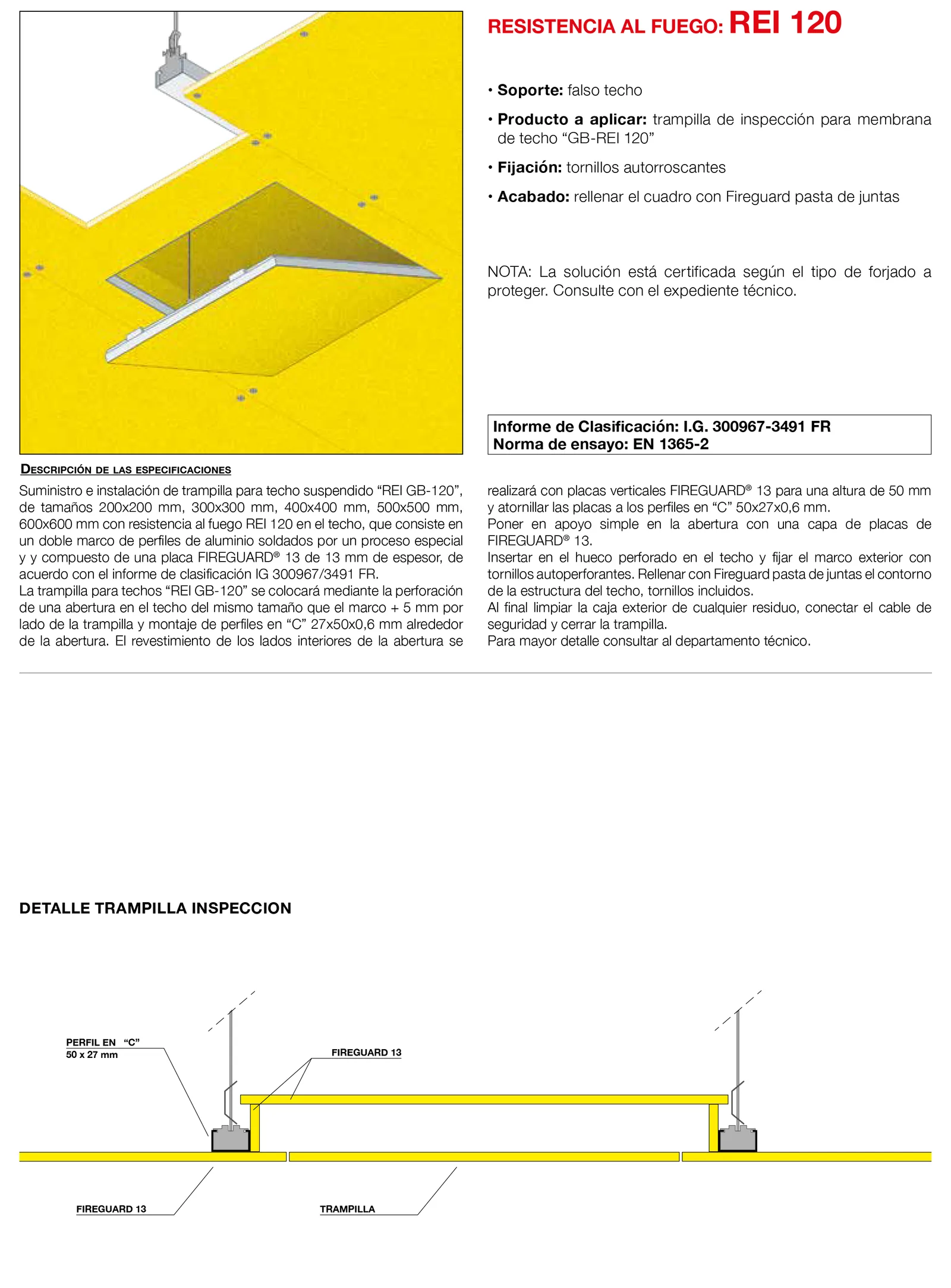

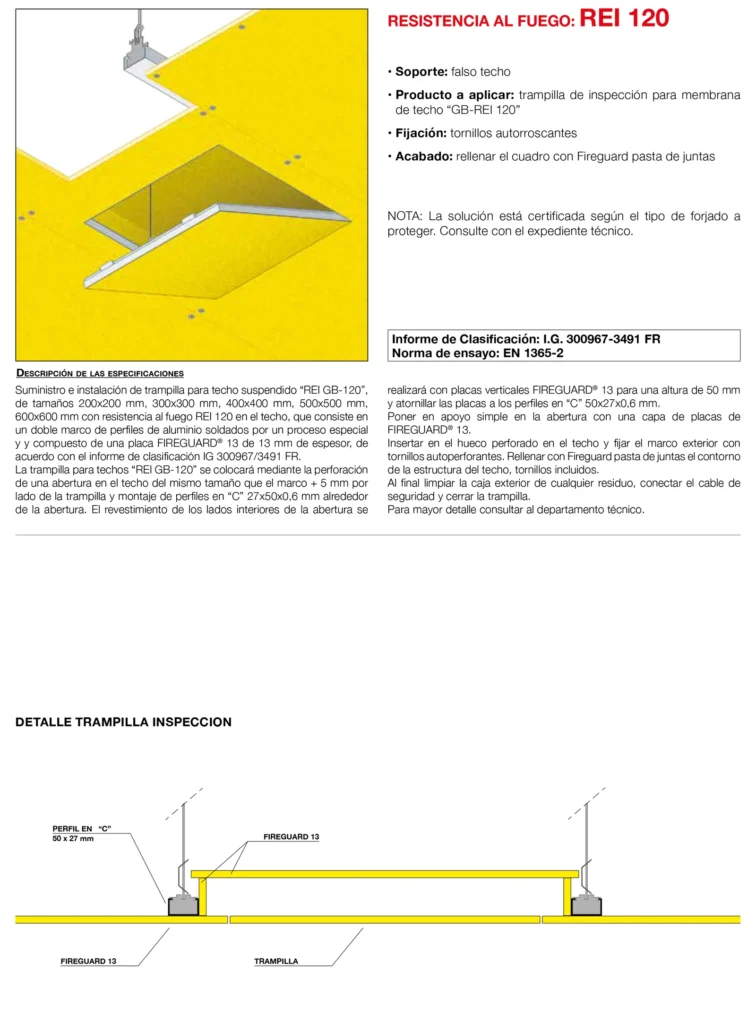

Lámina del sistema 8.26: Trampilla de inspección GB-REI 120 para falso techo
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de trampilla para techo suspendido REI GB-120 con resistencia al fuego REI 120: doble marco de perfiles de aluminio soldados y placa Fireguard 13 de 13 mm, de acuerdo con el informe IG 300967/3491 FR. Hueco del tamaño del marco + 5 mm por lado con perfiles en C de 27 × 50 × 0,6 mm; revestimiento interior con placas verticales Fireguard 13 de 50 mm de altura; apoyo simple en la abertura con una capa de Fireguard 13; fijación con tornillos autoperforantes y contorno con pasta de juntas Fireguard.

8.27

Trampilla de inspección GB-REI 180 para falso techo

Soporte: TechoResistencia: REI 180

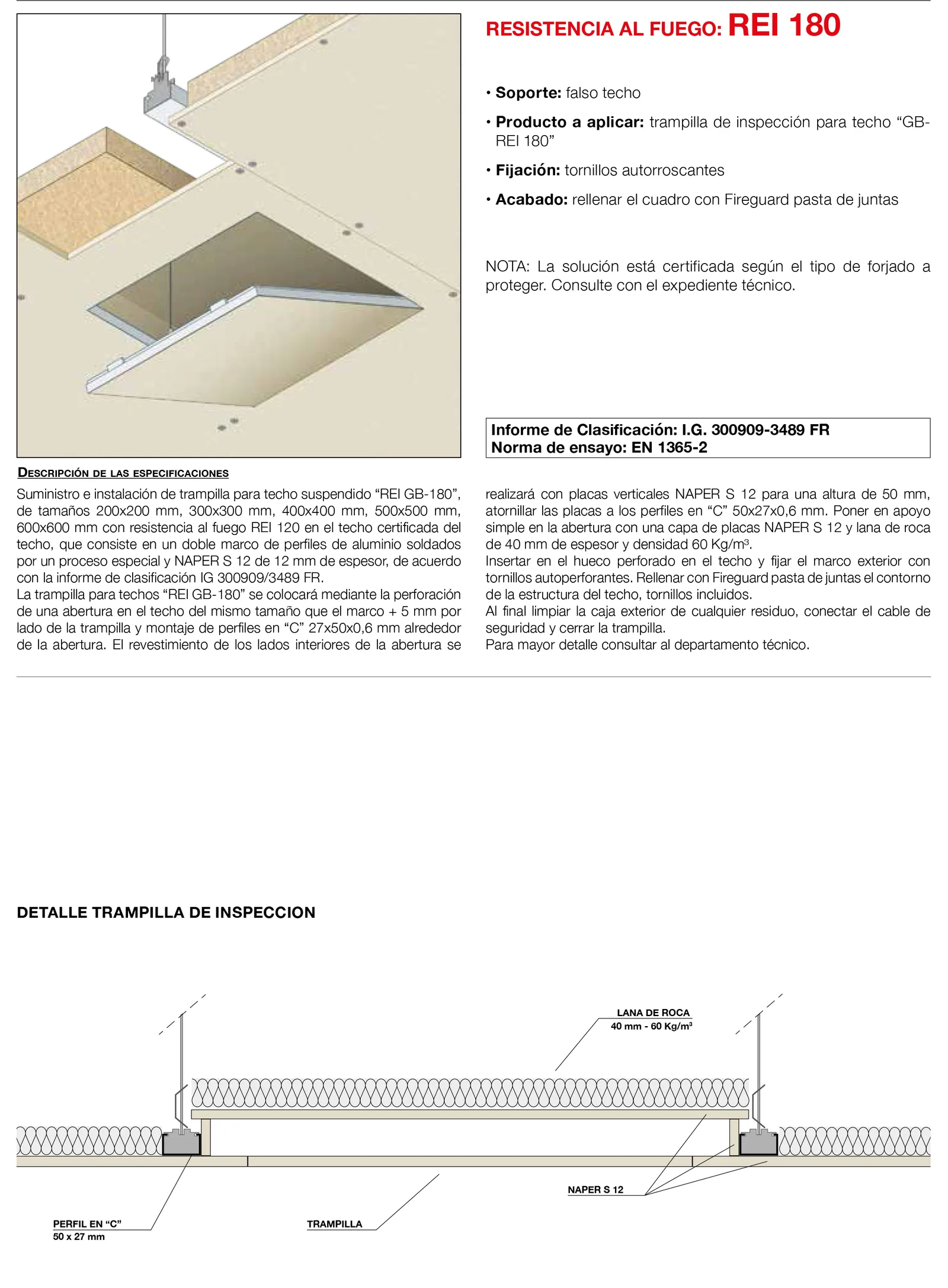

Lámina del sistema 8.27: Trampilla de inspección GB-REI 180 para falso techo
Abrir la lámina a tamaño completo
Descripción para el pliego

Suministro e instalación de trampilla para techo suspendido REI GB-180: doble marco de perfiles de aluminio soldados y Naper S 12 de 12 mm, de acuerdo con el informe IG 300909/3489 FR. Hueco del tamaño del marco + 5 mm por lado con perfiles en C de 27 × 50 × 0,6 mm; revestimiento interior con placas verticales Naper S 12 de 50 mm; apoyo simple con una capa de Naper S 12 y lana de roca de 40 mm y 60 kg/m³; fijación con tornillos autoperforantes y contorno con pasta de juntas Fireguard.
