Protección estructural

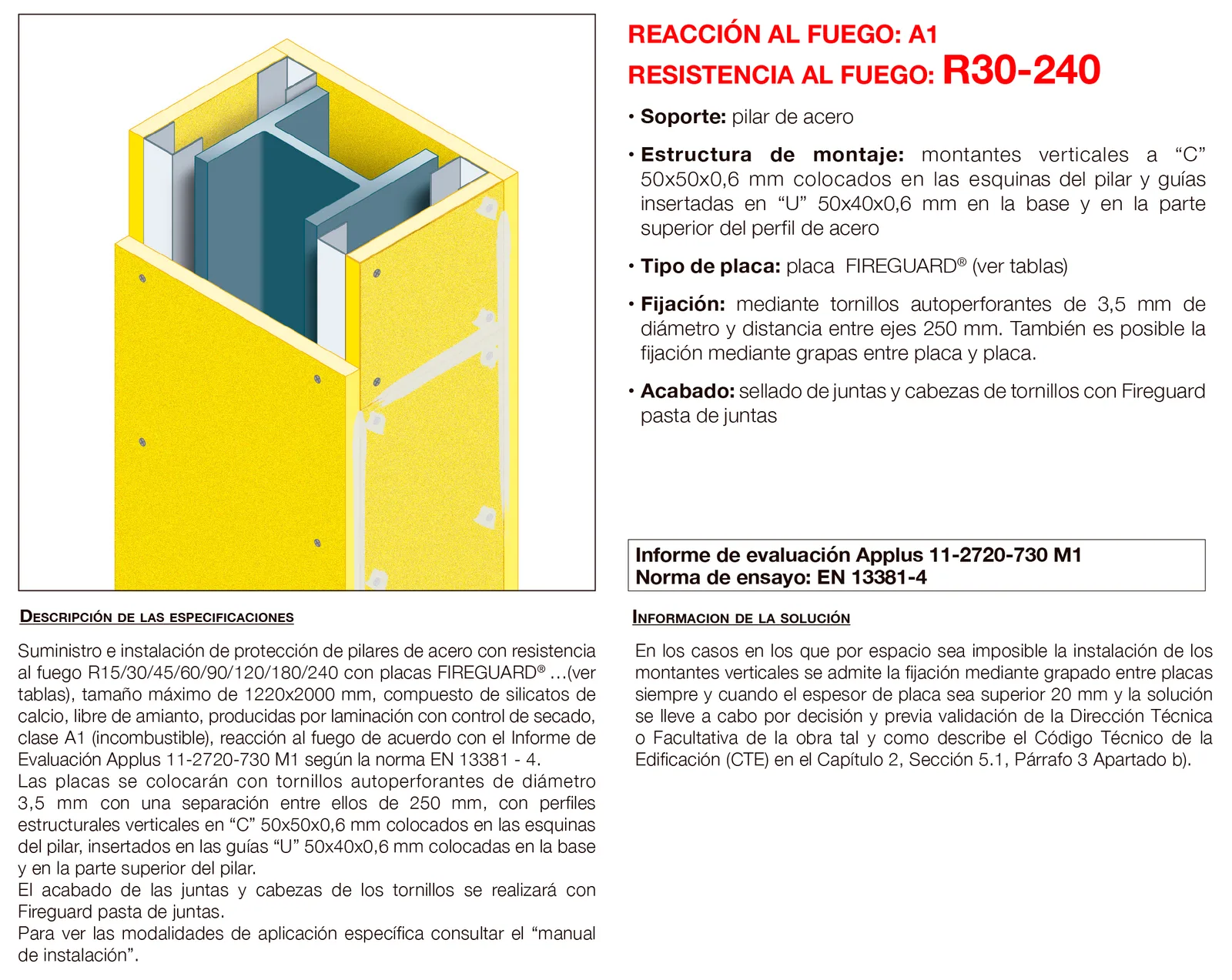

Suministro e instalación de protección de pilares de acero con placas Fireguard® de silicatos de calcio, libres de amianto, fabricadas por laminación con control de secado, clase A1 (incombustible), de acuerdo con el informe de evaluación Applus 11-2720-730 M1 según la norma EN 13381-4. Las placas se fijan con tornillos autoperforantes de 3,5 mm cada 250 mm a perfiles en «C» 50 × 50 × 0,6 mm colocados en las esquinas del pilar e insertados en guías en «U» 50 × 40 × 0,6 mm en la base y en la parte superior. Juntas y cabezas de tornillos se acaban con Fireguard pasta de juntas. Si por espacio no se pueden instalar los montantes, se admite el grapado entre placas con espesor superior a 20 mm, previa validación de la dirección técnica o facultativa. Ver el manual de instalación.

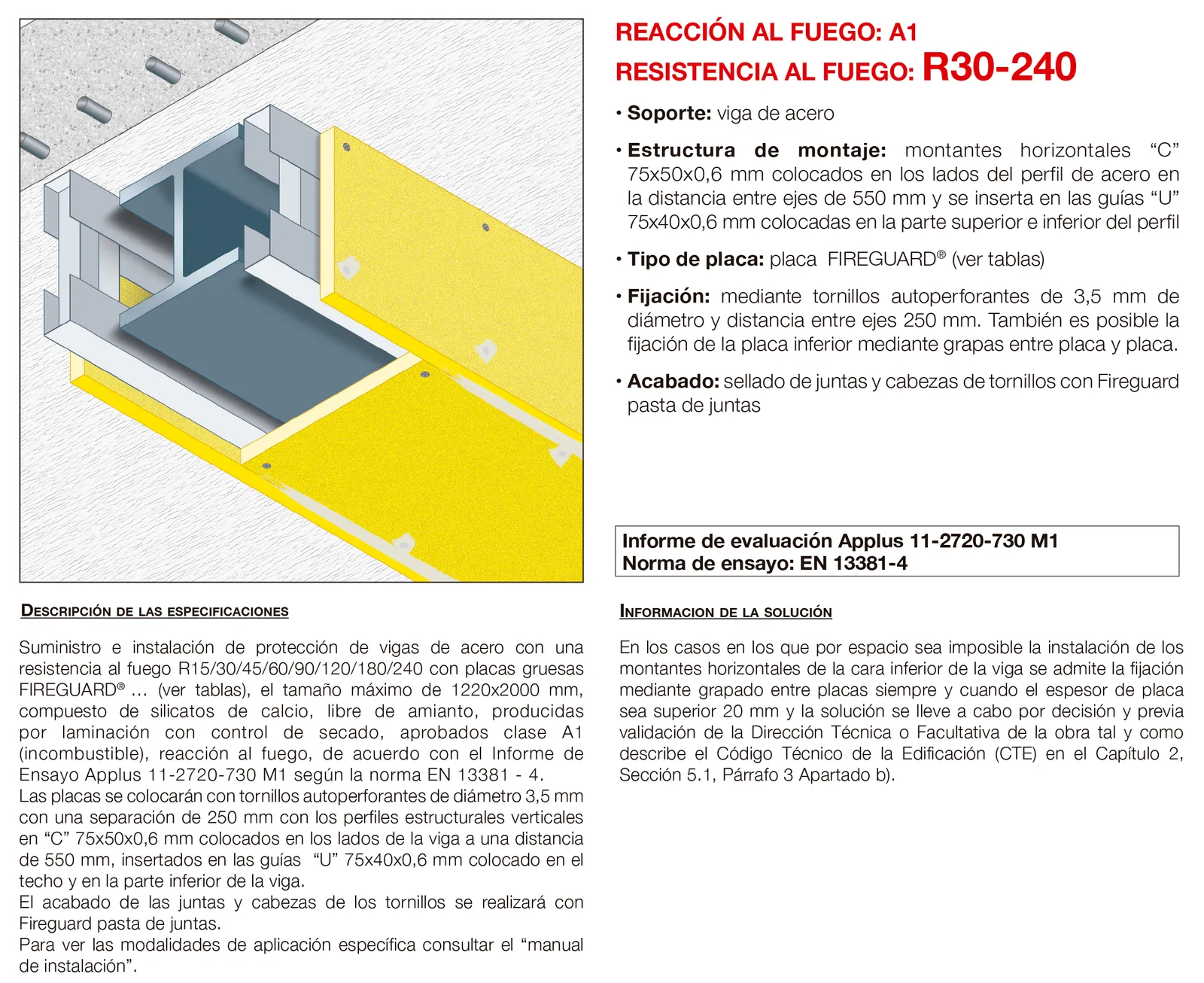

Suministro e instalación de protección de vigas de acero con placas gruesas Fireguard® de silicatos de calcio, libres de amianto, fabricadas por laminación con control de secado, clase A1 (incombustible), de acuerdo con el informe Applus 11-2720-730 M1 según la norma EN 13381-4. Las placas se fijan con tornillos autoperforantes de 3,5 mm cada 250 mm a perfiles en «C» 75 × 50 × 0,6 mm colocados en los lados de la viga cada 550 mm, insertados en guías en «U» 75 × 40 × 0,6 mm en el techo y en la parte inferior de la viga. Juntas y cabezas de tornillos se acaban con Fireguard pasta de juntas. Si por espacio no se pueden instalar los montantes de la cara inferior, se admite el grapado entre placas con espesor superior a 20 mm, previa validación de la dirección técnica o facultativa. Ver el manual de instalación.

Mortero proyectable en base seca compuesto de áridos ligeros (vermiculita y perlita) con cemento como ligante hidráulico; no contiene asbestos. Se aplica preferentemente con máquinas de mezcla y proyección con bomba impulsora de husillo, regulando el agua para que el mortero se pulverice y adhiera al elemento. Se aplica en varias capas; el espesor depende del factor de forma del perfil y del tiempo de resistencia exigido. Acabado liso o rugoso; admite pintura. En tiempo seco y caluroso hay que humedecer el mortero a las 24 horas de aplicarlo.

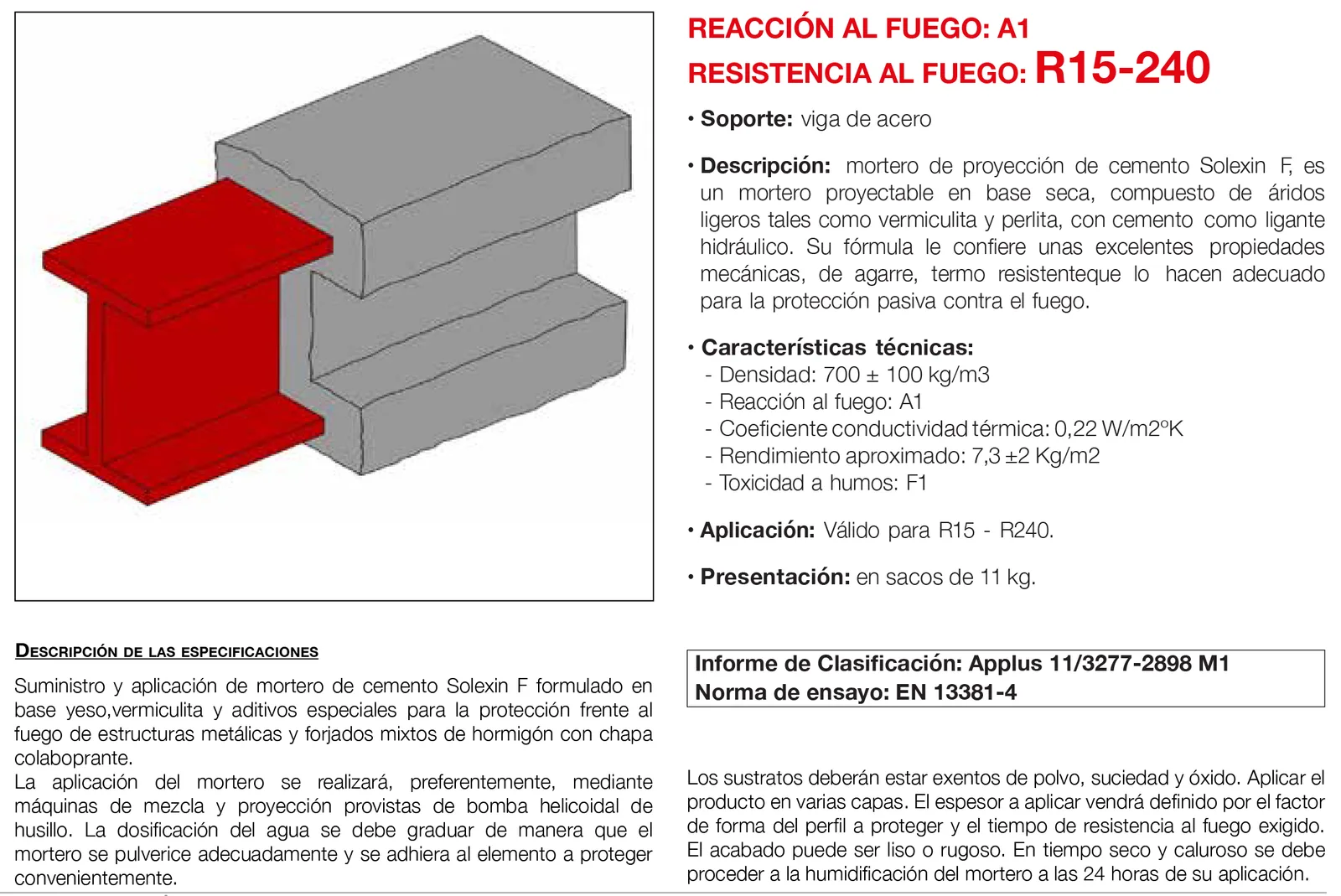

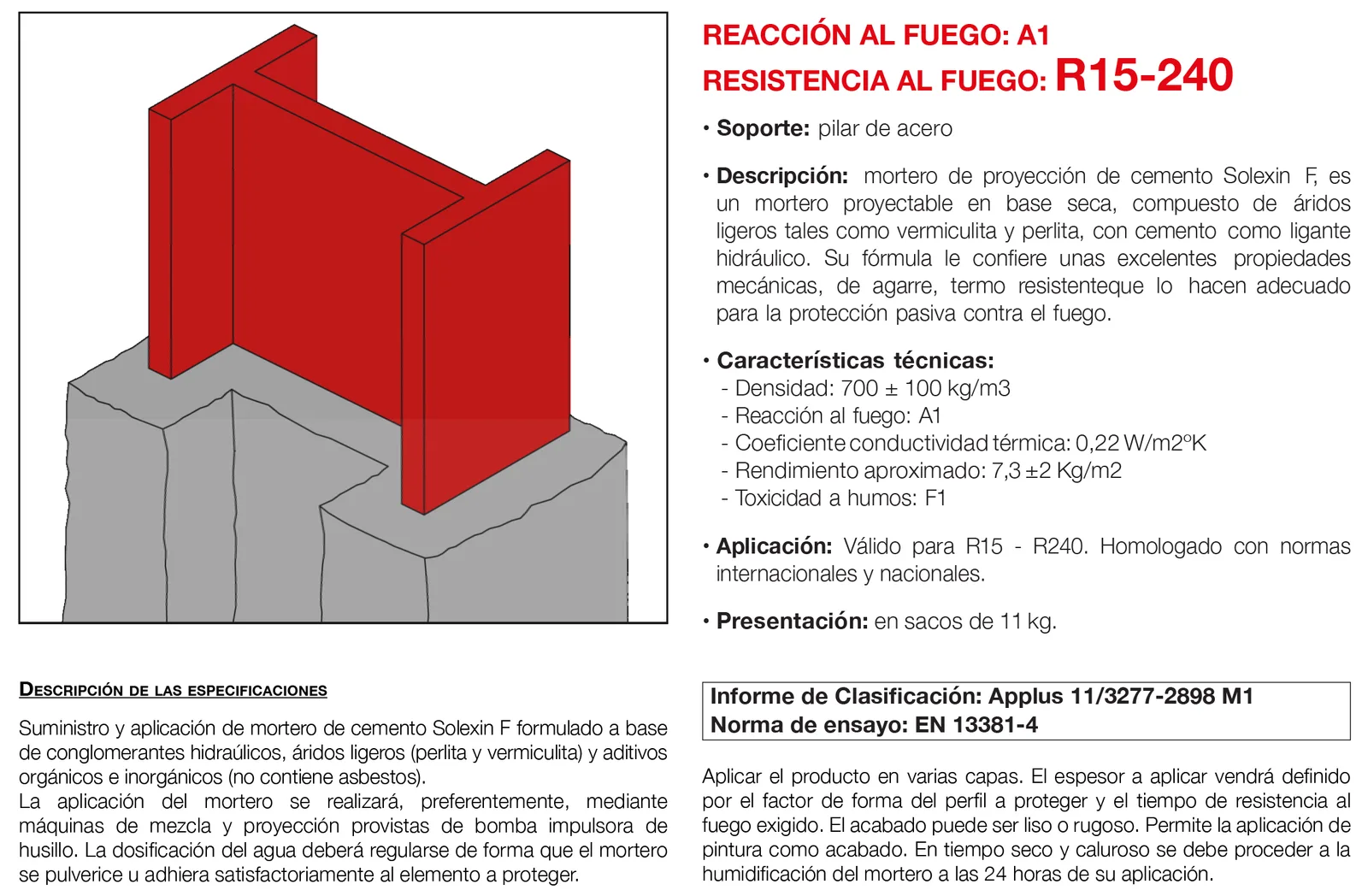

Suministro y aplicación de mortero de cemento Solexin F para la protección frente al fuego de estructuras metálicas y forjados mixtos de hormigón con chapa colaborante. Se aplica preferentemente con máquinas de mezcla y proyección con bomba helicoidal de husillo, graduando el agua para que el mortero se pulverice y adhiera correctamente. Los sustratos deben estar libres de polvo, suciedad y óxido. Se aplica en varias capas; el espesor depende del factor de forma del perfil y del tiempo de resistencia exigido. Acabado liso o rugoso. En tiempo seco y caluroso hay que humedecer el mortero a las 24 horas de aplicarlo.

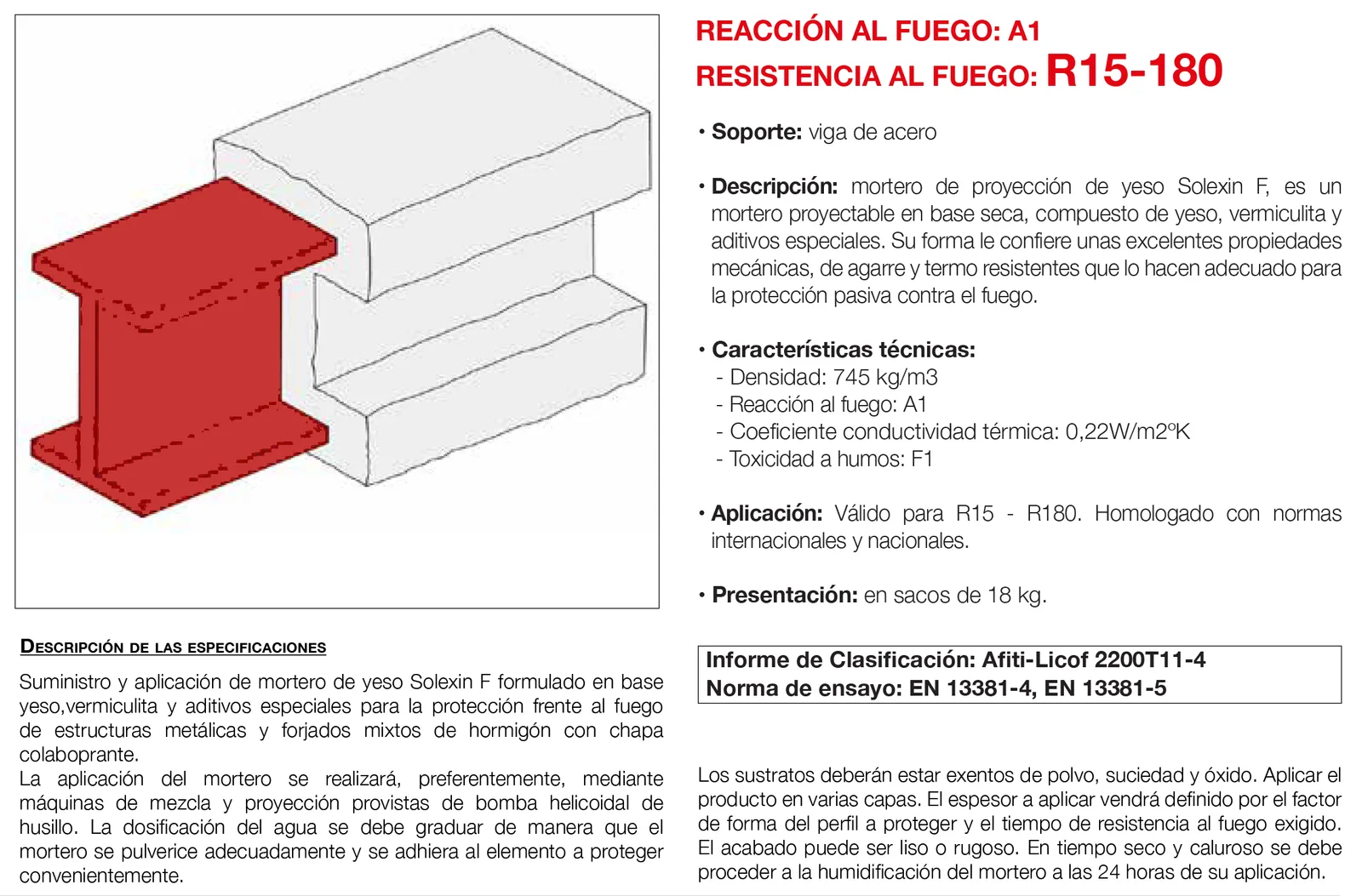

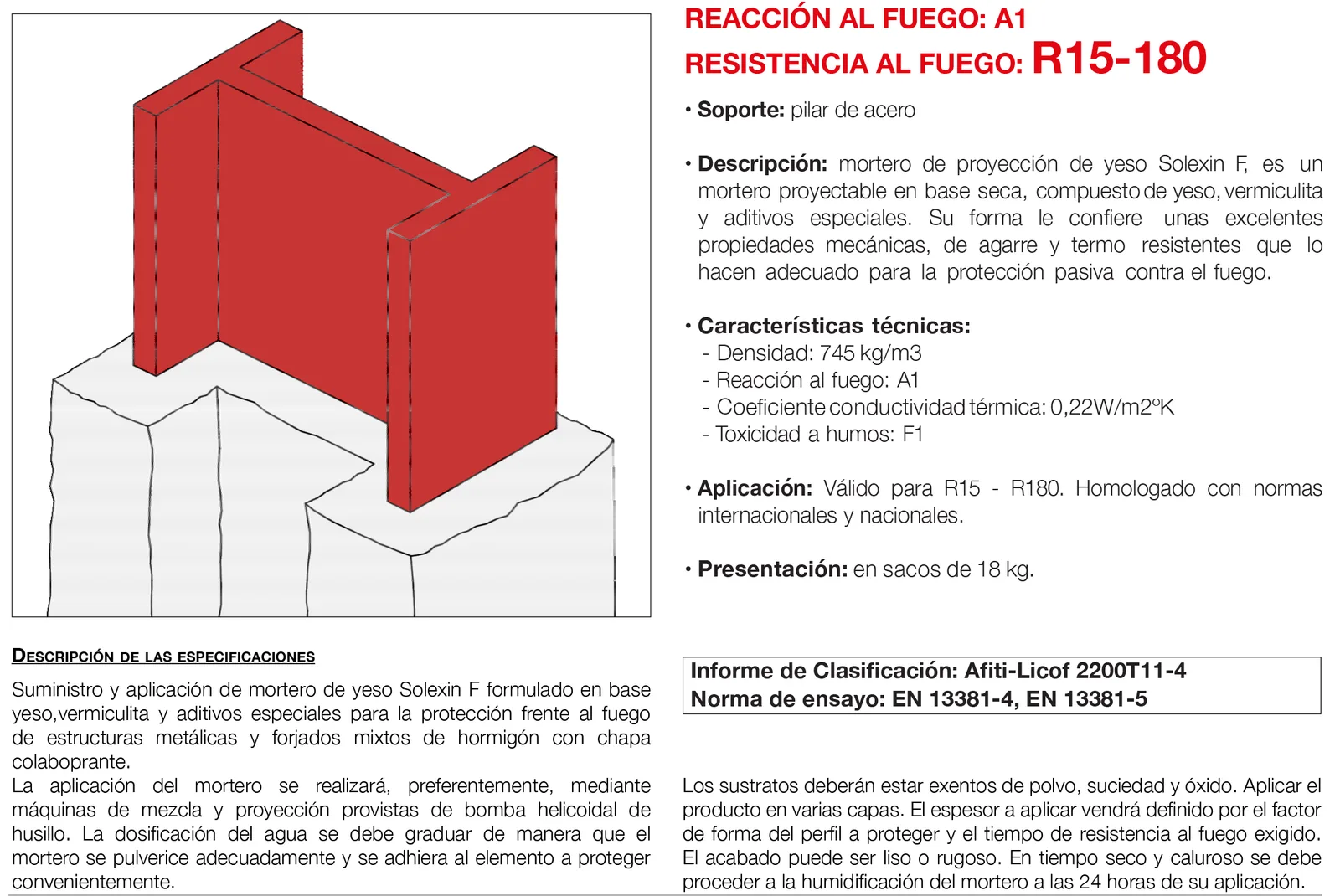

Mortero proyectable en base seca compuesto de yeso, vermiculita y aditivos especiales, para la protección frente al fuego de estructuras metálicas y forjados mixtos de hormigón con chapa colaborante. Se aplica preferentemente con máquinas de mezcla y proyección con bomba helicoidal de husillo. Los sustratos deben estar libres de polvo, suciedad y óxido. Se aplica en varias capas; el espesor depende del factor de forma del perfil y del tiempo de resistencia exigido. Acabado liso o rugoso. En tiempo seco y caluroso hay que humedecer el mortero a las 24 horas de aplicarlo.

Mortero proyectable en base seca compuesto de yeso, vermiculita y aditivos especiales, para la protección frente al fuego de estructuras metálicas y forjados mixtos de hormigón con chapa colaborante. Se aplica preferentemente con máquinas de mezcla y proyección con bomba helicoidal de husillo. Los sustratos deben estar libres de polvo, suciedad y óxido. Se aplica en varias capas; el espesor depende del factor de forma del perfil y del tiempo de resistencia exigido. Acabado liso o rugoso. En tiempo seco y caluroso hay que humedecer el mortero a las 24 horas de aplicarlo.

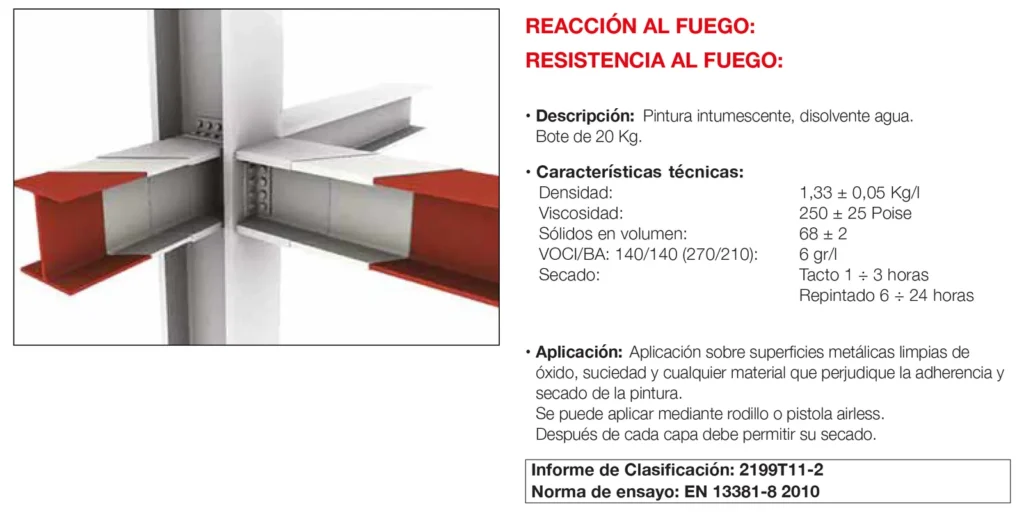

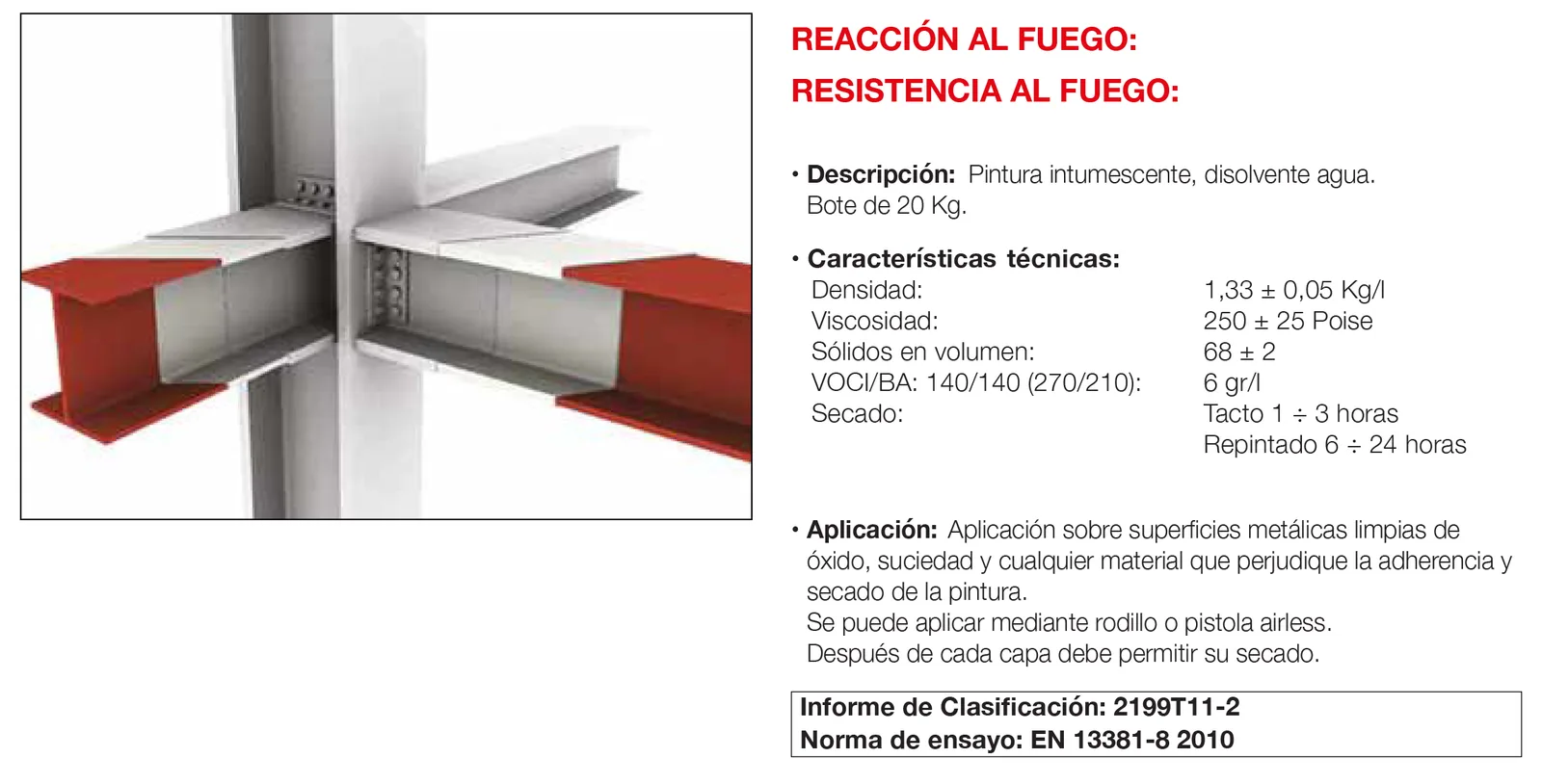

Pintura intumescente con agua como disolvente, en bote de 20 kg. Se aplica sobre superficies metálicas limpias de óxido, suciedad y cualquier material que perjudique la adherencia y el secado de la pintura, con rodillo o pistola airless, dejando secar cada capa antes de la siguiente.

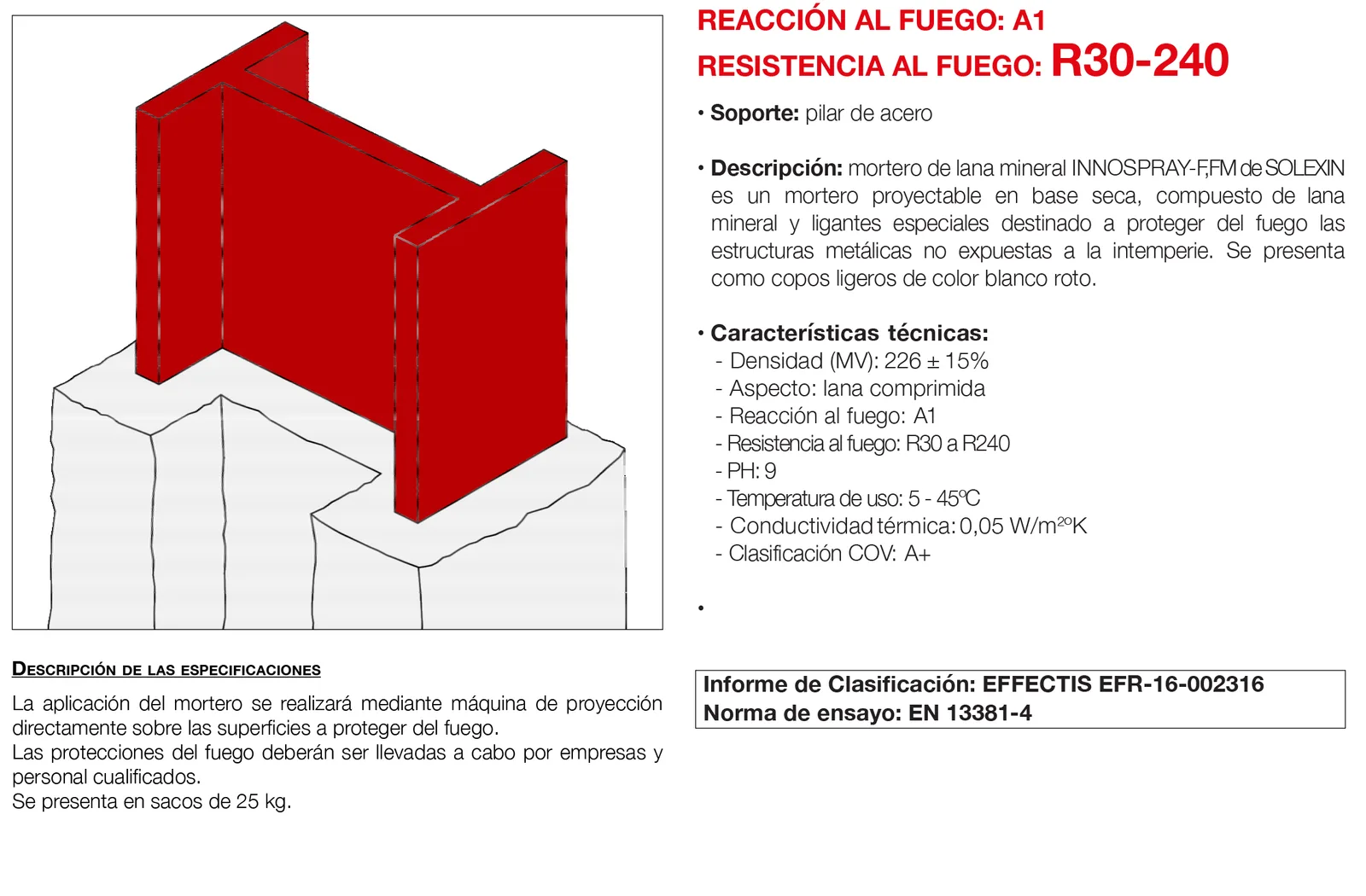

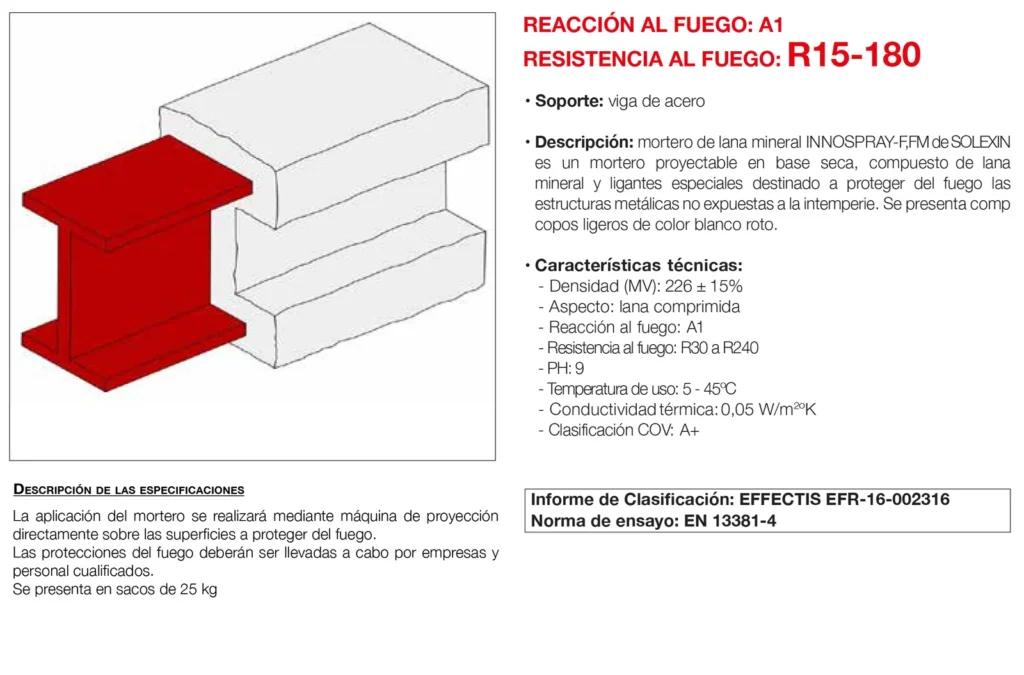

Mortero proyectable en base seca compuesto de lana mineral y ligantes especiales, destinado a proteger del fuego las estructuras metálicas no expuestas a la intemperie. Se presenta como copos ligeros de color blanco roto. Se aplica con máquina de proyección directamente sobre las superficies a proteger; la protección debe ejecutarla una empresa con personal cualificado. Sacos de 25 kg.

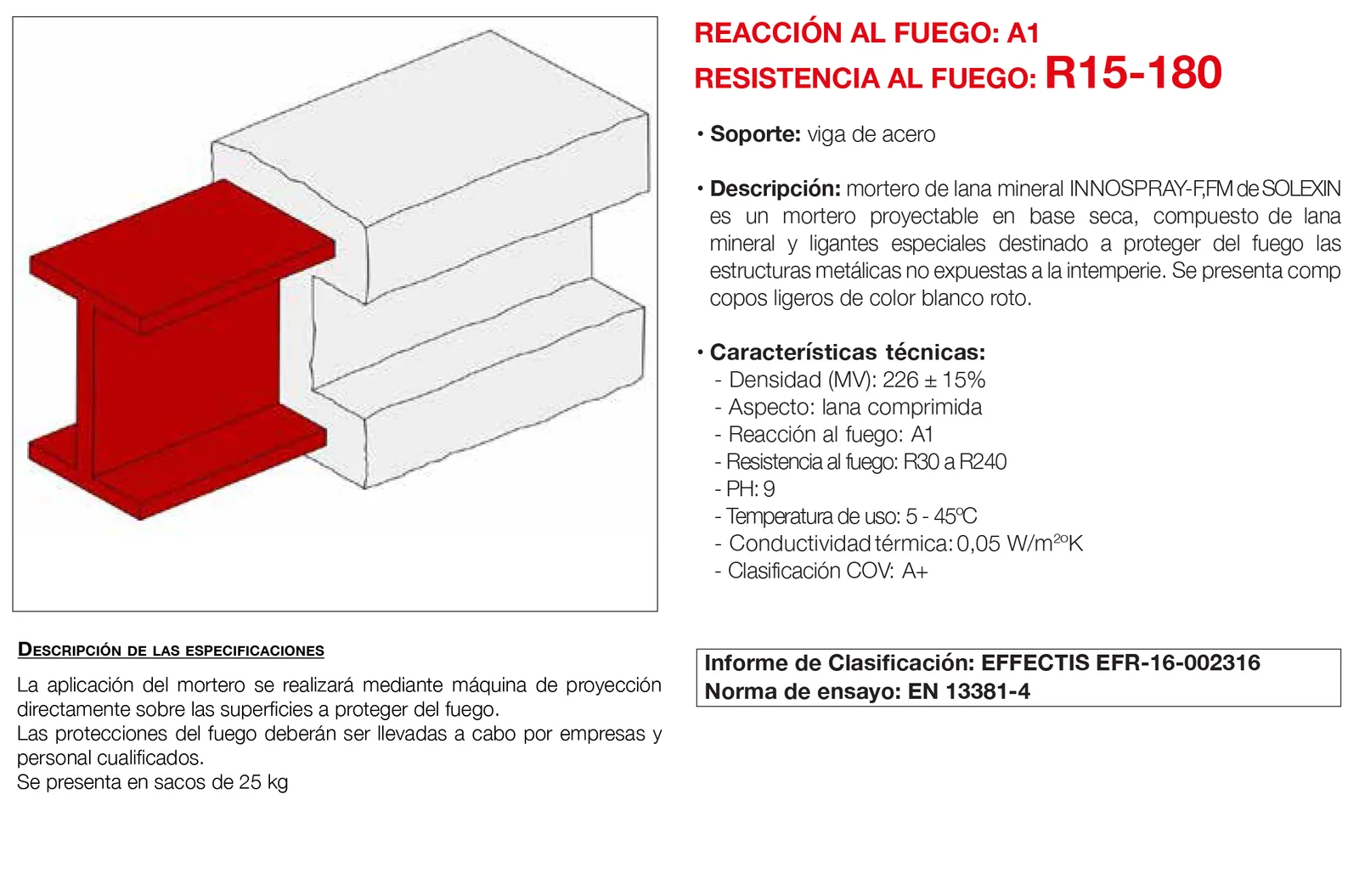

Mortero proyectable en base seca compuesto de lana mineral y ligantes especiales, destinado a proteger del fuego las estructuras metálicas no expuestas a la intemperie. Se presenta como copos ligeros de color blanco roto. Se aplica con máquina de proyección directamente sobre las superficies a proteger; la protección debe ejecutarla una empresa con personal cualificado. Sacos de 25 kg.

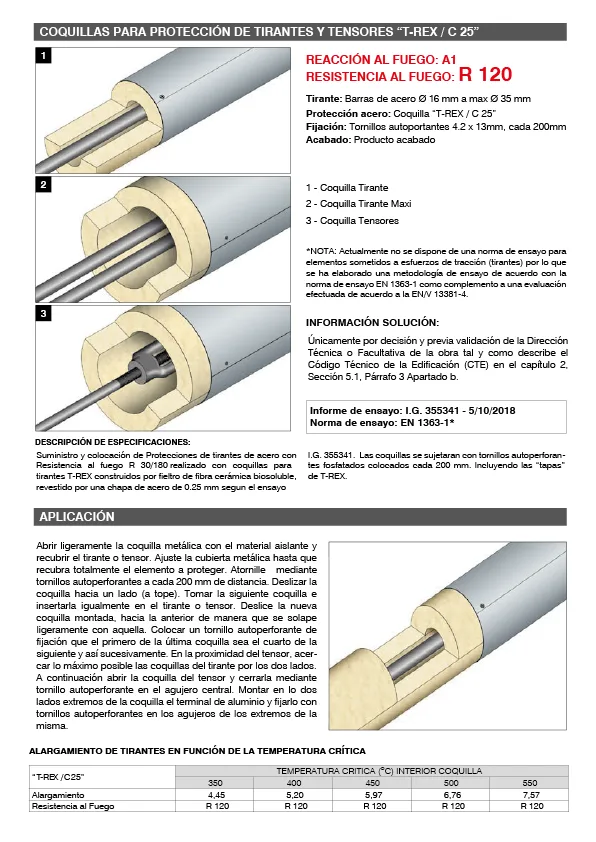

Suministro y colocación de protecciones de tirantes de acero con coquillas para tirantes T-REX de fieltro de fibra cerámica biosoluble revestido por una chapa de acero de 0,25 mm, según el ensayo I.G. 355341. Las coquillas se sujetan con tornillos autoperforantes fosfatados cada 200 mm, incluidas las «tapas» de T-REX. Aplicación: abrir ligeramente la coquilla, recubrir el tirante o tensor y ajustar la cubierta metálica; atornillar cada 200 mm; deslizar la coquilla a tope, colocar la siguiente solapándola ligeramente con la anterior, y así sucesivamente. Junto al tensor se acercan al máximo las coquillas del tirante por ambos lados; después se cierra la coquilla del tensor con un tornillo en el agujero central y se montan en los extremos los terminales de aluminio fijados con tornillos. (*) No existe norma de ensayo para elementos sometidos a tracción (tirantes); se ha elaborado una metodología de ensayo según EN 1363-1 como complemento de una evaluación según EN/V 13381-4. Solo por decisión y previa validación de la dirección técnica o facultativa, según el CTE (capítulo 2, sección 5.1, párrafo 3, apartado b).

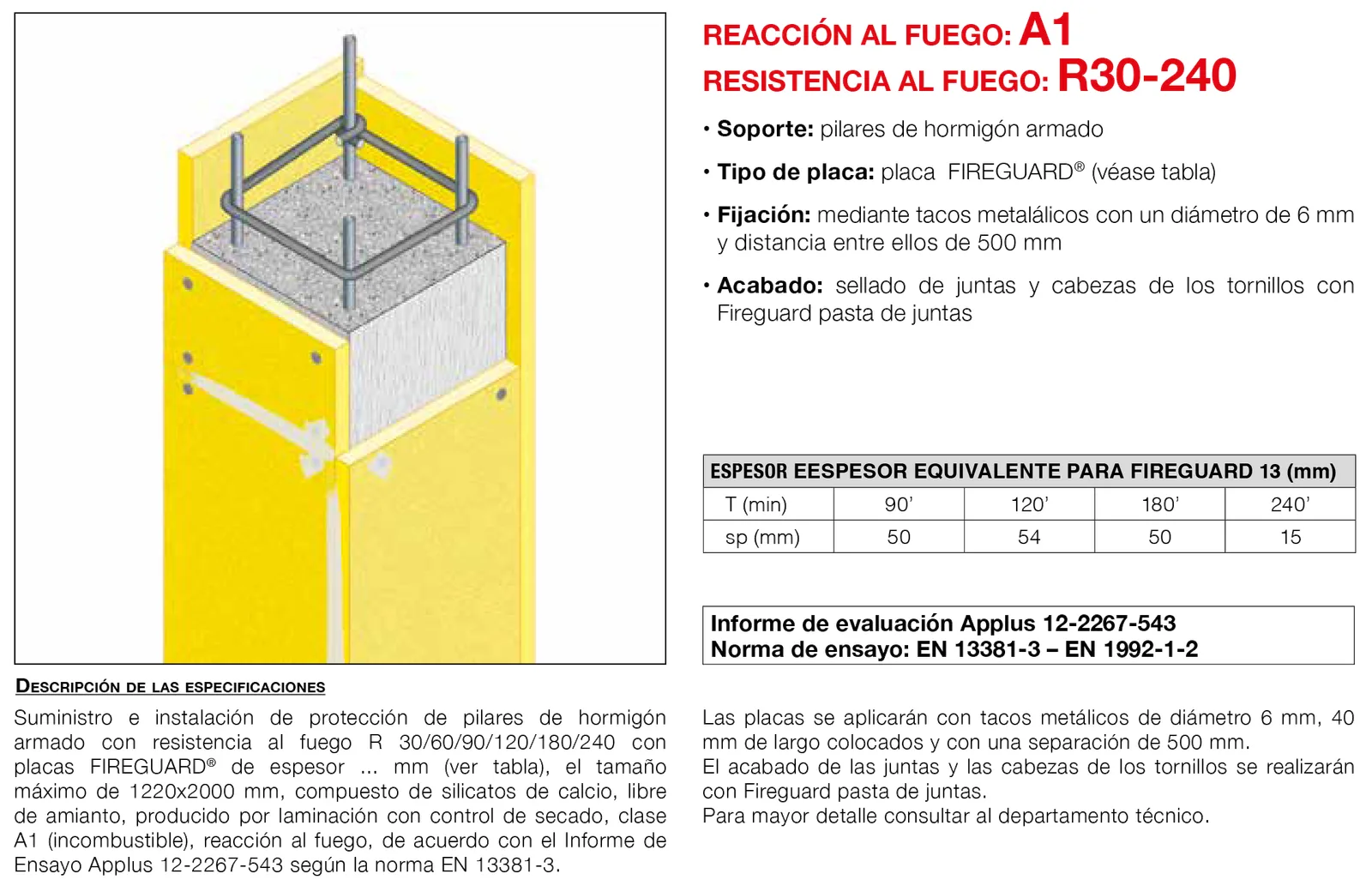

Suministro e instalación de protección de pilares de hormigón armado con resistencia al fuego R 30/60/90/120/180/240 con placas Fireguard® (espesor según tabla), tamaño máximo 1220 × 2000 mm, de silicatos de calcio, libres de amianto, fabricadas por laminación con control de secado, clase A1 (incombustible), de acuerdo con el informe Applus 12-2267-543 según la norma EN 13381-3. Las placas se fijan con tacos metálicos de 6 mm de diámetro y 40 mm de largo cada 500 mm. Juntas y cabezas de tornillos se acaban con Fireguard pasta de juntas. Para más detalle, consultar al departamento técnico.

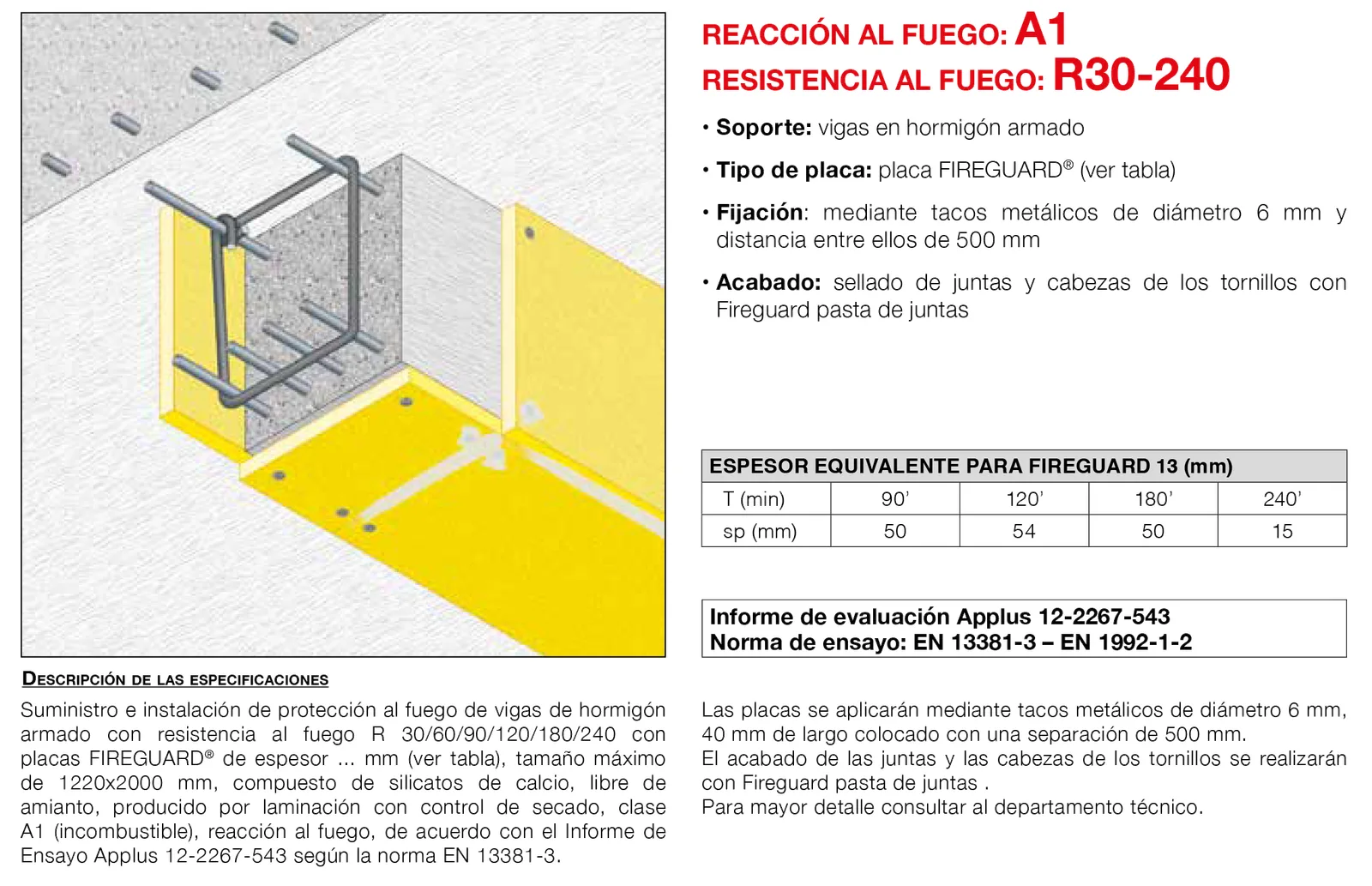

Suministro e instalación de protección al fuego de vigas de hormigón armado con resistencia al fuego R 30/60/90/120/180/240 con placas Fireguard® (espesor según tabla), tamaño máximo 1220 × 2000 mm, de silicatos de calcio, libres de amianto, fabricadas por laminación con control de secado, clase A1 (incombustible), de acuerdo con el informe Applus 12-2267-543 según la norma EN 13381-3. Las placas se fijan con tacos metálicos de 6 mm de diámetro y 40 mm de largo cada 500 mm. Juntas y cabezas de tornillos se acaban con Fireguard pasta de juntas. Para más detalle, consultar al departamento técnico.

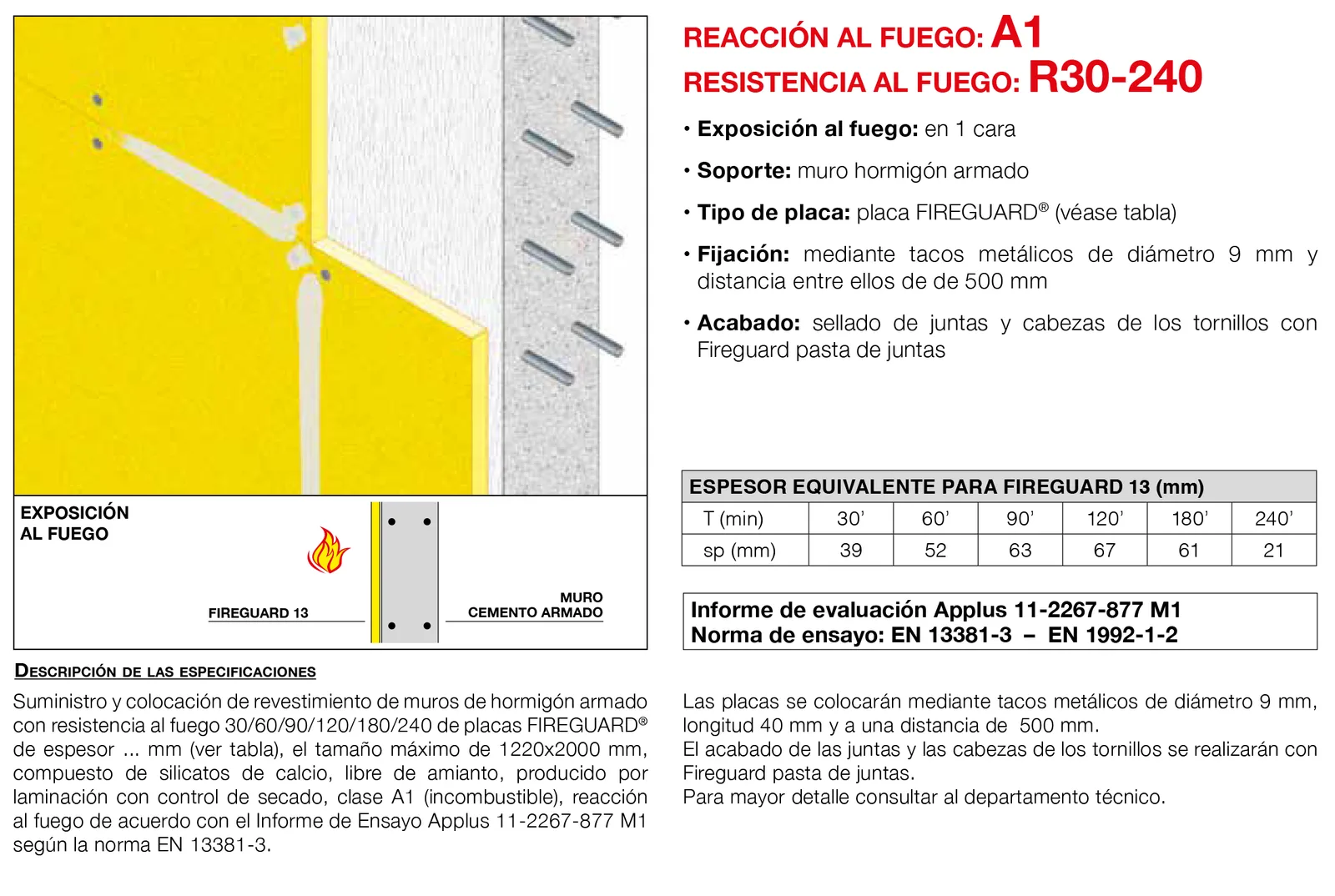

Suministro y colocación de revestimiento de muros de hormigón armado con resistencia al fuego 30/60/90/120/180/240 de placas Fireguard® de espesor según tabla, tamaño máximo de 1220 × 2000 mm, de silicatos de calcio, libre de amianto, producido por laminación con control de secado, clase A1 (incombustible), reacción al fuego según el informe de ensayo Applus 11-2267-877 M1 según la norma EN 13381-3. Las placas se colocan con tacos metálicos de diámetro 9 mm y longitud 40 mm, a una distancia de 500 mm. El acabado de juntas y cabezas de tornillos se realiza con Fireguard pasta de juntas.

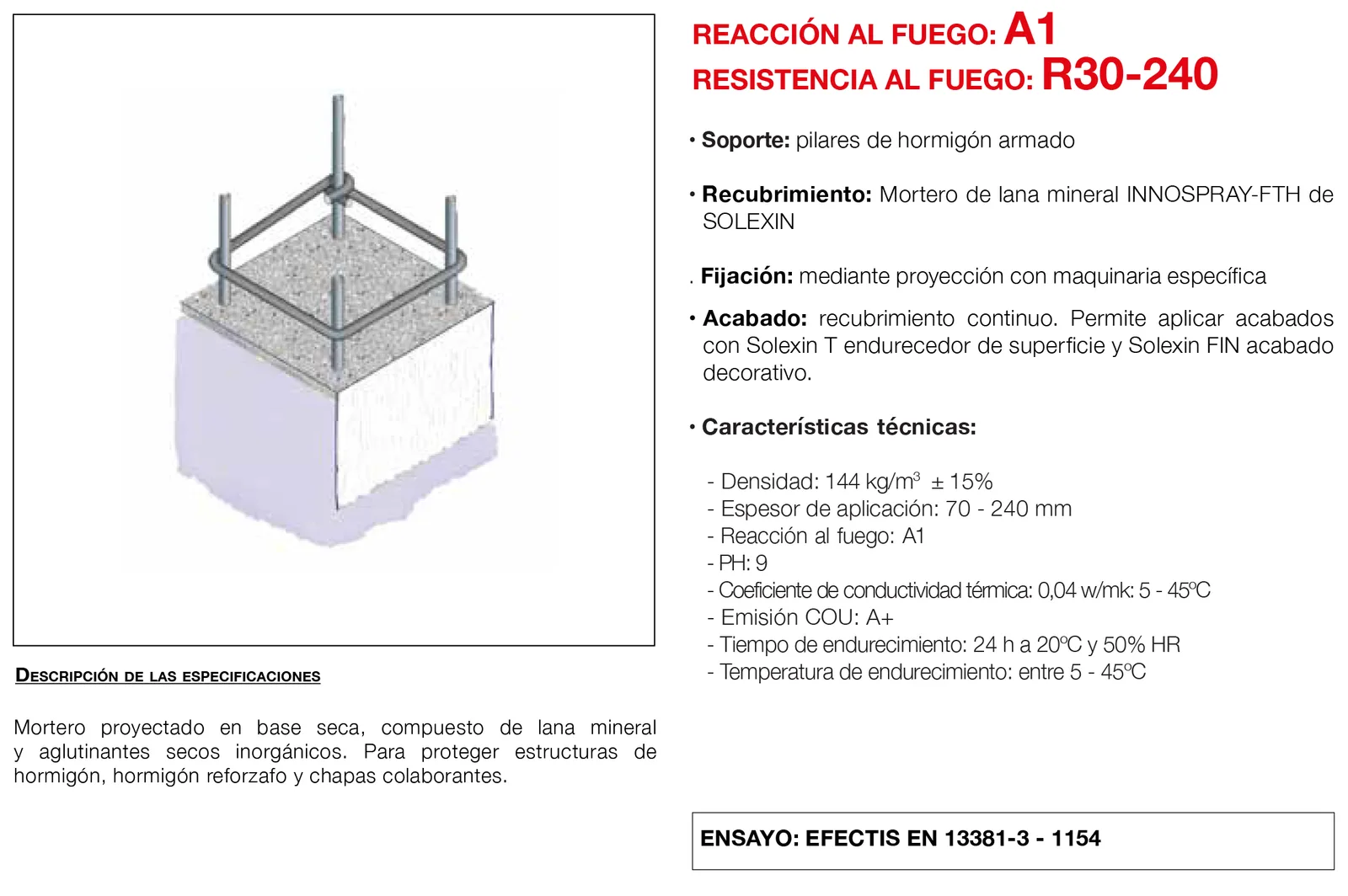

Mortero proyectado en base seca compuesto de lana mineral y aglutinantes secos inorgánicos, para proteger estructuras de hormigón, hormigón reforzado y chapas colaborantes.

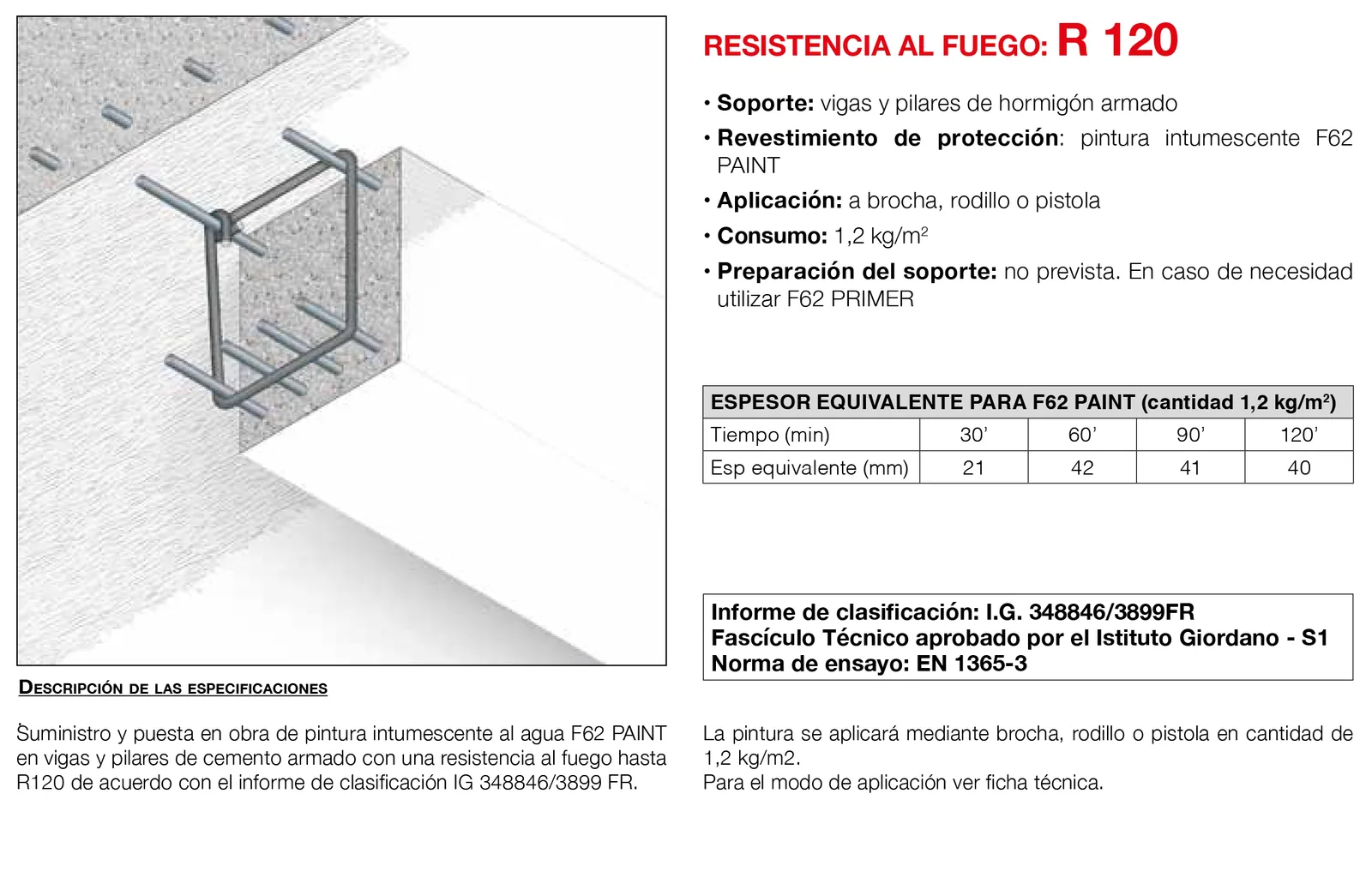

Suministro y puesta en obra de pintura intumescente al agua F62 Paint en vigas y pilares de hormigón armado con una resistencia al fuego hasta R 120, de acuerdo con el informe de clasificación IG 348846/3899 FR. Se aplica con brocha, rodillo o pistola en cantidad de 1,2 kg/m²; para el modo de aplicación, ver la ficha técnica.

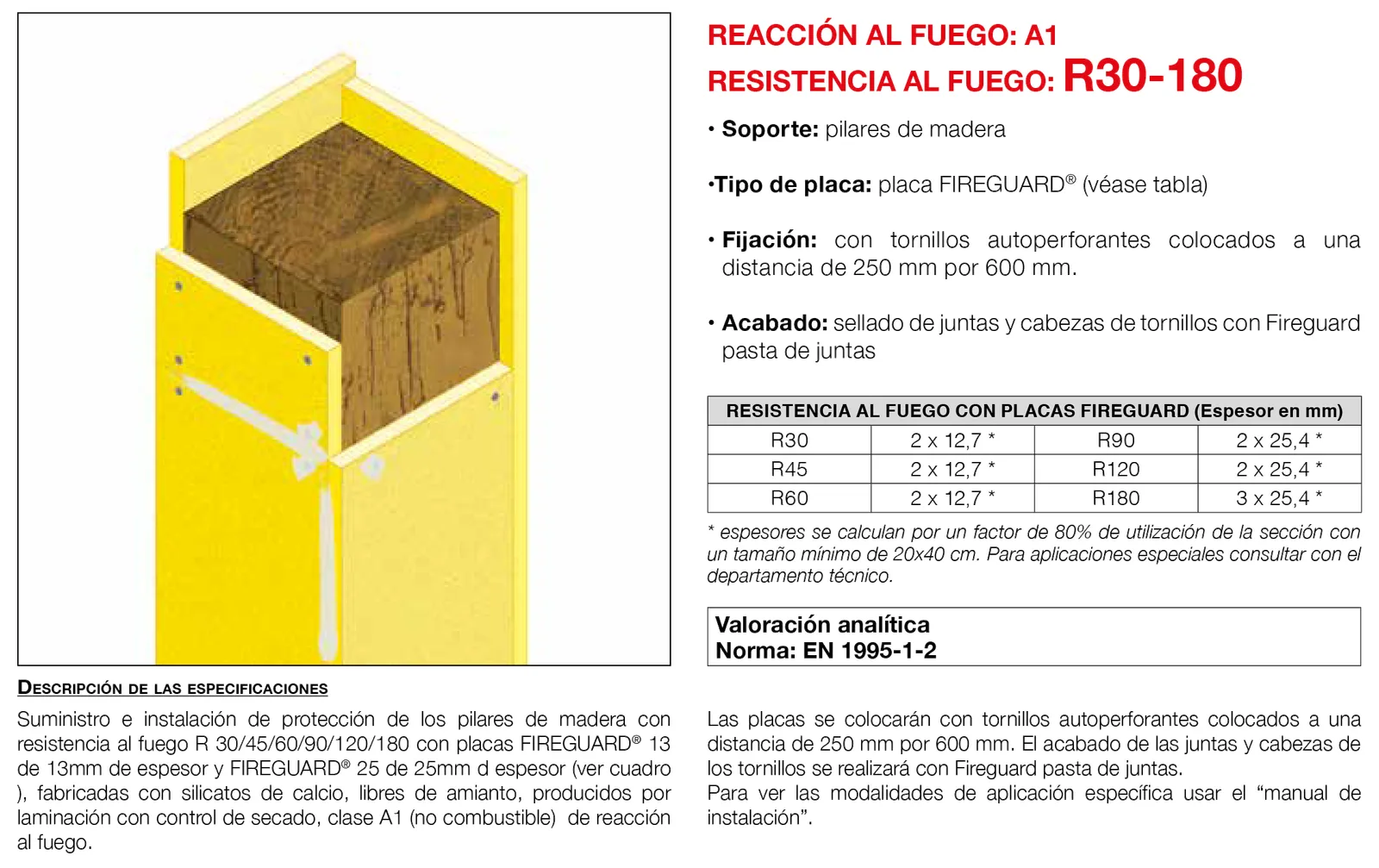

Suministro e instalación de protección de pilares de madera con resistencia al fuego R 30/45/60/90/120/180 con placas Fireguard® 13 de 13 mm y Fireguard® 25 de 25 mm de espesor (ver cuadro), de silicatos de calcio, libres de amianto, fabricadas por laminación con control de secado, clase A1 (no combustible) de reacción al fuego. Las placas se fijan con tornillos autoperforantes a 250 mm por 600 mm; juntas y cabezas de tornillos se acaban con Fireguard pasta de juntas. Ver el manual de instalación.

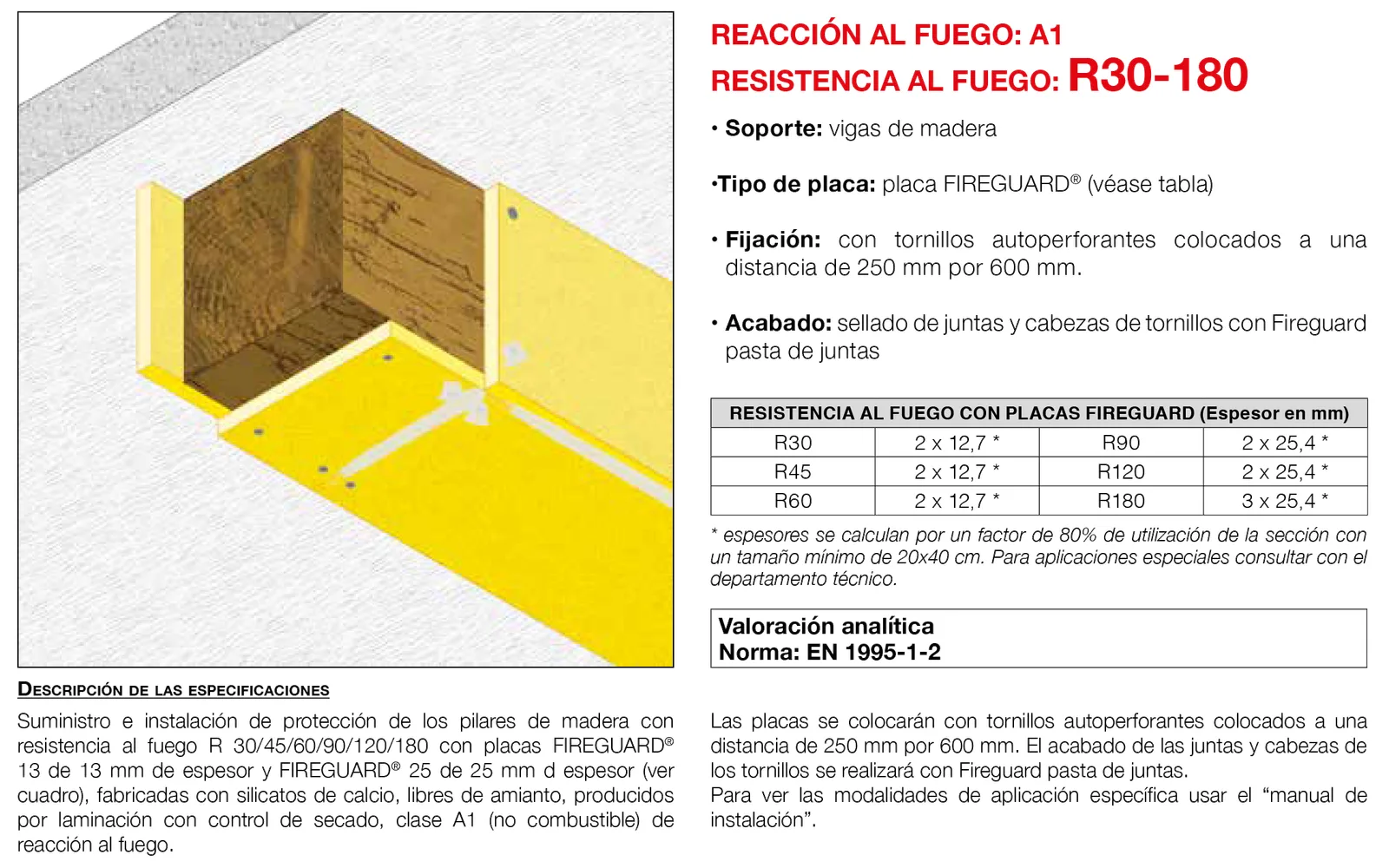

Suministro e instalación de protección de elementos de madera con resistencia al fuego R 30/45/60/90/120/180 con placas Fireguard® 13 de 13 mm y Fireguard® 25 de 25 mm de espesor (ver cuadro), de silicatos de calcio, libres de amianto, fabricadas por laminación con control de secado, clase A1 (no combustible). Las placas se fijan con tornillos autoperforantes a 250 mm por 600 mm; juntas y cabezas de tornillos se acaban con Fireguard pasta de juntas. Ver el manual de instalación.
